单节18650电芯卧式固定电池座结构

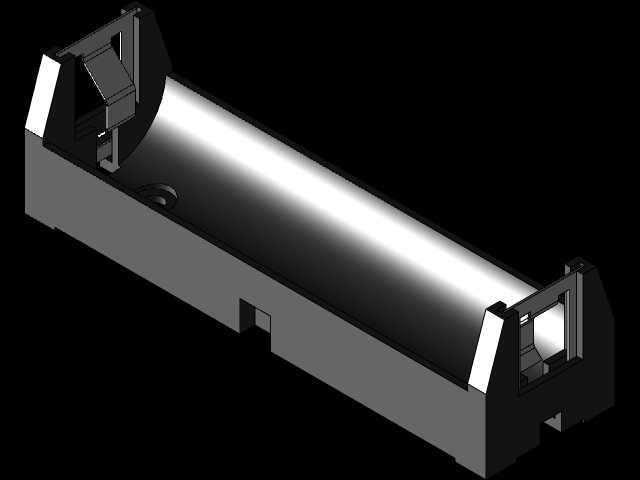

　　在手持检测设备、便携式工业仪表、小型户外储能模组、DIY电子改装项目的结构设计环节里，单节18650电芯的固定与导电连接，是很多结构工程师绕不开的细节设计点，这款卧式单节18650电池座，就是针对这类应用场景做的标准化固定结构，能直接省去从零开始设计电池仓卡扣、导电触点定位的重复建模工作。从实际使用场景来看，这类电池座大多用在需要频繁更换18650电芯的设备上，比如工业现场用的便携式测温仪、手持条码扫描枪、小型强光作业手电、学生电子竞赛的原型装置，不需要焊接电芯引脚，直接把电芯卡入座体就能完成正负极的导通，后期更换电芯的时候不需要拆焊线路，维护效率比直接焊接电芯的结构高很多，也能避免焊锡高温损伤电芯保护板的风险。从功能特性上看，这款电池座采用卧式安装布局，相比立式直插的电池座，整体安装后的高度更低，能把设备内部的垂直空间压缩下来，适合对整机厚度有要求的薄型手持设备；座体两端的金属弹片做了预压折弯设计，装入电芯后弹片会产生持续的接触压力，即使设备在移动、轻微震动的工况下使用，也不会出现接触不良、电芯瞬断的问题，弹片的接触端做了圆弧过渡处理，装入和取出电芯的时候不会刮破电芯外皮，降低电芯绝缘层破损引发短路的风险。

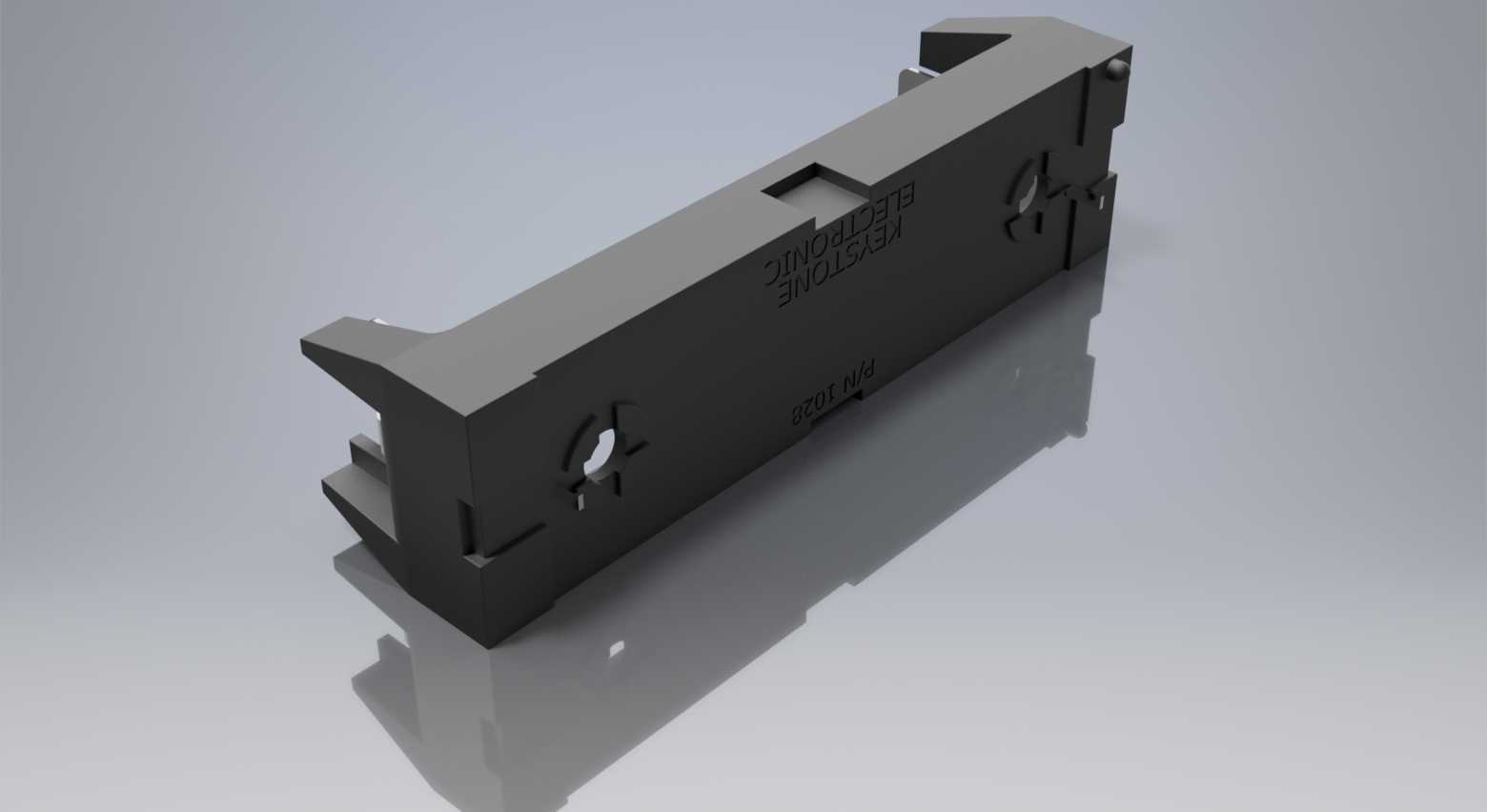

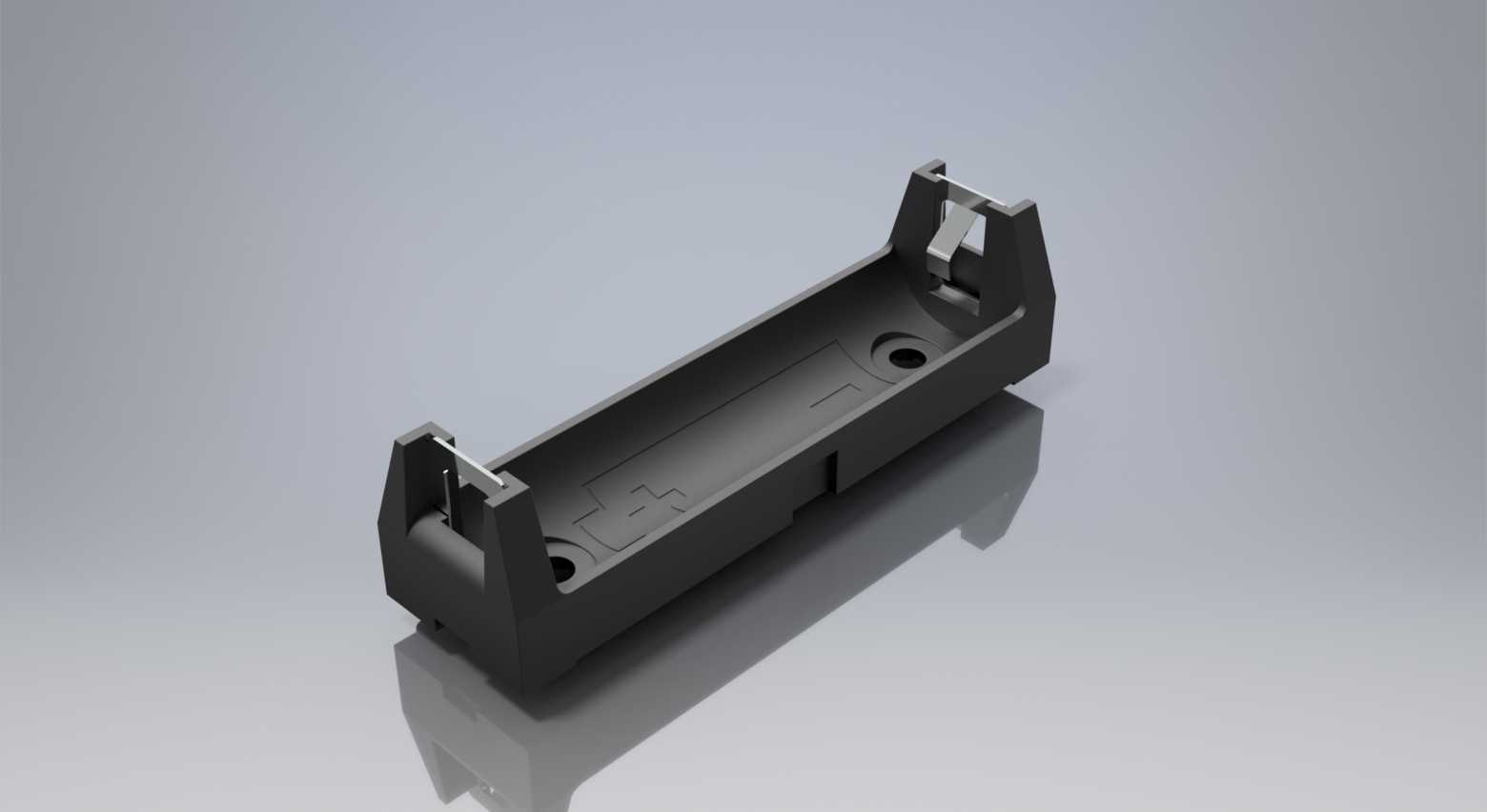

　　设计思路上，座体主体采用绝缘阻燃的工程塑料注塑成型，内壁做了和18650电芯圆柱面匹配的弧形承托结构，电芯装入后整个圆柱侧面有超过三分之一的面积和座体内壁贴合，不会出现电芯径向晃动的情况；座体底部预留了两个沉头安装孔，可以用M2或者M2.5的螺丝直接把电池座固定在设备内部的PCB板或者塑料安装柱上，安装孔的位置做了加厚凸台设计，锁螺丝的时候不会出现座体被螺丝压裂的问题；两端的金属弹片预留了焊片引脚，可以直接焊接导线或者插焊在PCB板的对应焊盘上，不需要额外做导电件的固定结构。从安装边界尺寸来看，这款电池座的整体长度刚好适配单节18650电芯的长度加上两端弹片的压缩行程，装入电芯后不会出现电芯轴向窜动的情况，座体的宽度略大于18650电芯的直径，两侧预留了0.2mm的装配间隙，电芯装入的时候不会出现卡滞，即使是外皮有轻微公差的国产18650电芯也能顺利装入；座体的安装高度从底部安装面到电芯顶部的距离控制在20mm以内，在布局内部结构的时候，只需要在PCB上预留对应长宽的矩形区域，不需要额外做避让槽就能完成装配。

　　在实际选型使用的时候，需要注意弹片的额定电流负载，这类常规尺寸的电池座弹片一般能承受5A以内的持续放电电流，适合小功率的便携设备，如果是大电流放电的动力类设备，还需要对弹片做加厚或者换用磷青铜镀镍的材质提升过流能力；另外座体的塑料材质要满足UL94-V0的阻燃等级，避免电芯出现异常发热的时候座体被引燃，在结构建模的时候，可以直接调用这个模型的安装孔位、外形尺寸做干涉检查，不需要反复测量实物尺寸，能大幅缩短结构设计的周期，也能避免因为尺寸测量误差导致的开模或者3D打印装配失败问题。

　　很多工程师在做小设备结构的时候，容易忽略电池座的细节设计，比如弹片的压缩量留的不够，使用一段时间后弹片弹性下降导致接触不良，或者内壁的承托弧面做的太松，设备摔落的时候电芯从座体里脱出，这款现成的电池座结构已经把这些细节做了验证，两端弹片的压缩量控制在1.5mm左右，既能保证足够的接触压力，又不会因为压缩量太大导致电芯装入的时候阻力过大，内壁还做了两个小的限位凸点，电芯装入到位后会有轻微的卡扣感，能明确感知到电芯已经安装到位，不会出现装了一半以为装到位的情况。
