欧标台式电脑主机供电电源线结构设计

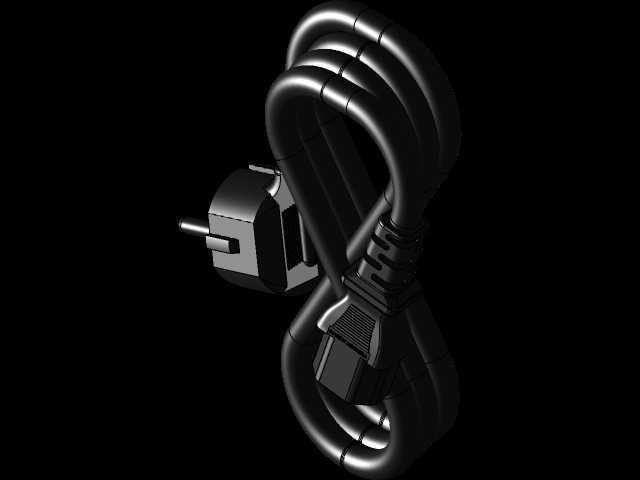

　　日常做设备布线配套的时候，这类带欧标两圆插的主机供电线是工位配电里最常接触的接插组件，很多工业现场的工控机、台式检测终端、桌面型测试设备的供电端都会用到同规格的线缆，和常见的国标品字尾电源线不同，这款的插头端适配欧盟标准的墙面插座，设备端匹配常规的IEC C13品字输入接口，能覆盖绝大多数桌面式用电设备的交流供电需求。做三维建模的时候最先要敲定的是线缆的最小弯曲半径，实际布线时如果弯折半径过小，很容易造成内部铜芯断裂、绝缘层开裂的问题，这款模型里的线缆弯折弧度完全参照实际线材的耐弯折参数设定，自然盘绕的形态也还原了常规1.5米长度线材在工位上的自然摆放状态，不会出现违背线材物理特性的锐角弯折。

　　插头部分的结构做了分层处理，插脚的突出长度、插脚间距完全遵循欧标插头的尺寸规范，插脚根部的绝缘护套结构也做了还原，这个结构是为了避免插头插入插座时露出带电部分，防止操作人员误触引发触电风险，插头尾部的防弯折应力槽也做了细节刻画，实际使用中这个位置是线缆弯折疲劳的高发区，加长的防弯折护套能分散线材弯折时的应力，延长线缆的使用寿命。设备端的品字接头同样做了尺寸校核，接头的三个铜片插槽位置、插槽深度、接头外轮廓的卡扣凸台都和实际接口尺寸一致，做设备整机装配模拟的时候，这个接头可以直接和设备端的C14电源插座做装配干涉检查，不会出现尺寸错位插不进去的问题。

　　从安装边界来看，插头插入墙面插座后，突出墙面的厚度控制在35mm以内，不会因为插头过厚影响插座周边的空间使用，设备端接头插入设备电源口后，突出设备外壳的长度为42mm，线缆出线方向可以顺着接头尾部的防弯折结构做上下15度的调整，适配设备不同摆放位置的布线走向。实际选型的时候要注意，这类线缆的内部铜芯截面积通常为1平方毫米，额定承载电流为10A，能满足台式主机、显示器、小型检测设备的供电需求，不能用于大功率加热设备、电机类负载的供电，建模的时候也把线缆的外径设定为6.8mm，和常规1平方三芯电源线的线径一致，做布线仿真的时候可以准确模拟线缆的拖拽阻力和弯曲特性。

　　很多新手建模的时候容易把线缆做成完全刚性的形态，忽略了线材本身的柔性特征，这款模型在做形态设计的时候，特意还原了橡胶外皮的自然下垂和盘绕质感，插头和线缆衔接位置的过渡也做了平滑处理，没有生硬的直角拼接，和实际产品的注塑衔接工艺一致。在车间工位布线、办公设备配电、检测台架搭建的场景里，这类电源线是最基础的供电连接件，建模时把各个接口的尺寸做准，能直接用于整机的布线干涉检查，提前预判工位布线时会不会出现线缆长度不够、插头和周边结构磕碰的问题，减少实际装配时的整改工作量。另外插头侧面的防滑凹陷结构也做了还原，实际插拔的时候操作人员手指可以卡在凹陷位置发力，避免插拔时手滑，这个细节虽然小，但在实际使用中能大幅提升操作的便利性，很多简化模型会忽略这个结构，导致做人机工程模拟的时候和实际操作手感存在偏差。线缆外被的纹理做了亚光橡胶质感的还原，没有做多余的亮面处理，符合常规PVC电源线的表面质感，接头部分的合模线位置也做了细微的刻画，还原注塑件的工艺特征，不会出现过于理想化的光滑表面，和实际量产产品的外观保持一致。
