表贴式环形共模电感器三维结构设计

本次设计的表贴式环形电感器，核心面向高密度PCB板级电源滤波、信号EMI抑制场景，在消费类电子、工业控制板卡、车载低压电控单元中应用广泛，这类器件不需要额外预留穿孔焊接空间，能够适配SMT回流焊全自动化产线贴装需求，相比传统直插环形电感，可将板卡占用面积压缩40%以上，同时避免直插引脚过孔带来的板层信号串扰问题。

从功能特性来看，这款磁环绕线结构的电感器，采用多股漆包铜线并绕在铁氧体磁环基体上，绕组对称排布能够有效抵消共模干扰信号，对差模工作信号的衰减控制在极低水平，在开关电源输入端口、CAN/LIN通讯总线端口布置时，可同时满足电源纹波滤除、高频噪声抑制的双重需求，绕组引脚直接成型为表贴焊端，不需要额外加装引脚支架，减少了连接点的接触电阻，大电流工况下的温升表现优于带支架的同规格产品。

设计过程中首先确定磁环的核心参数边界，磁环外径、内径、高度的尺寸公差控制在±0.1mm范围内，避免绕线过程中出现漆包线张力不均导致的绕组松散问题；绕组排布采用等间距分隔设计，每匝铜线之间预留均匀的绝缘间隙，防止高压差工况下出现匝间击穿，引脚成型段做了两次折弯处理，第一次折弯保证引脚与磁环下端面保持平行，第二次折弯形成与PCB焊盘匹配的焊接平面，焊端平面度控制在0.05mm以内，确保SMT贴装时焊锡能够均匀浸润，杜绝虚焊、立碑等贴装不良问题。

安装边界设计上，器件整体高度严格控制在常规板卡元件限高范围内，可适配多数消费电子、工业板卡的壳体内部空间要求，焊盘位置按照行业通用表贴电感封装尺寸设计，能够直接替换同规格的市售量产器件，不需要额外调整PCB封装库；磁环与绕组之间预留了0.2mm的绝缘包覆空间，实际量产时可在该空间包覆铁氟龙绝缘胶带，进一步提升绕组与磁环之间的绝缘耐压等级，满足AC2500V耐压测试的安规要求。

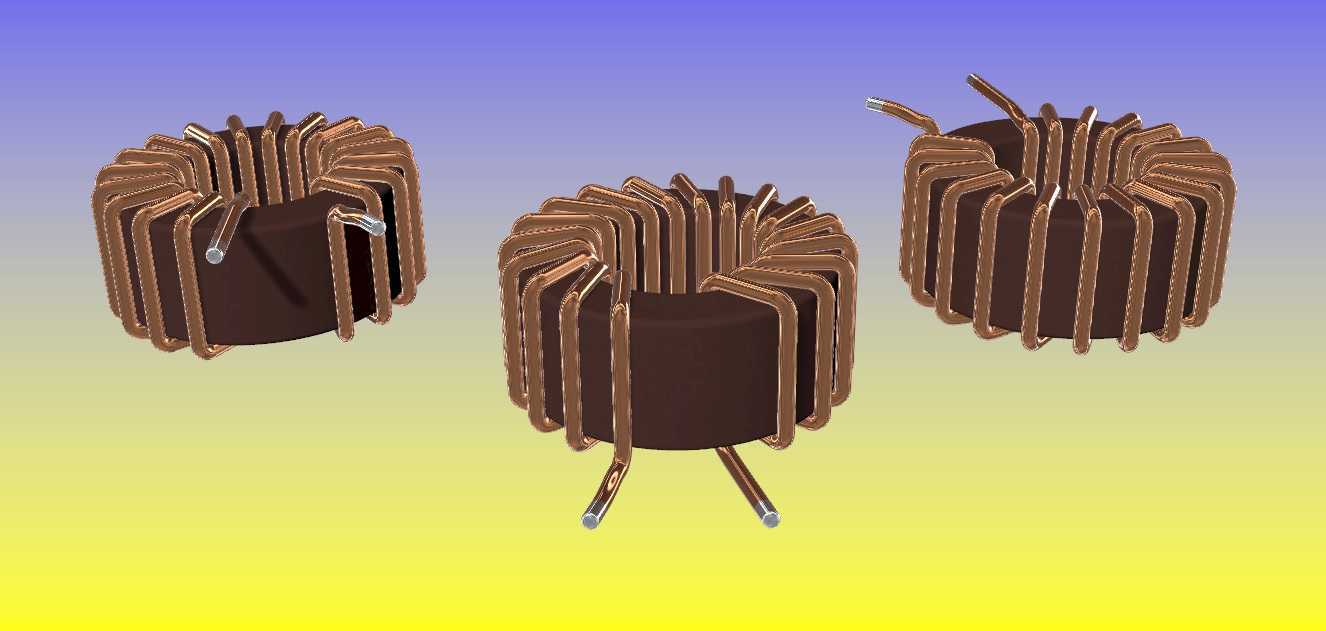

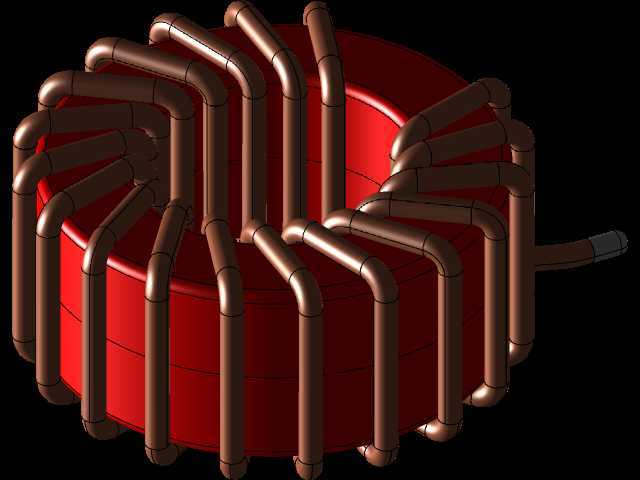

建模过程中对绕组的走线路径做了精准还原，每根铜线的折弯半径都按照实际漆包线的最小弯曲半径设置，避免建模时出现折弯半径过小导致的加工应力集中问题，磁环基体的倒角处理也完全匹配量产磁芯的实际工艺，不会出现尖锐棱角磨损漆包线绝缘层的隐患；三个不同视角的模型展示，分别对应器件的正面立体形态、引脚焊接面形态、绕组排布细节，结构设计人员可直接参考该模型完成PCB封装匹配、板卡布局干涉检查，也可作为自动化贴装吸嘴选型、回流焊治具设计的参考依据。

在实际选型应用中，这类表贴环形电感的饱和电流特性优于同尺寸的叠层片式电感，在需要通过较大工作电流的电源端口，不需要并联多个小尺寸电感即可满足滤波需求，能够进一步节省板卡空间；绕组的绕向、匝数可根据实际电感量需求灵活调整，本次建模的基础结构可快速修改参数衍生出不同电感量、不同额定电流的系列化产品模型，缩短同类型器件的建模周期，提升板级结构设计的整体效率。
