环形功率磁环电感线圈结构设计

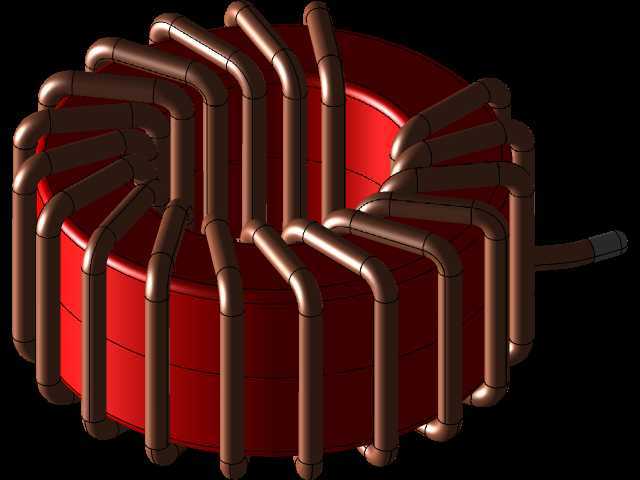

　　在开关电源、逆变电路、EMI滤波模块的硬件开发环节，环形磁环电感是绕不开的核心被动元件，这类元件的绕组排布、磁芯匹配直接决定了电路的纹波抑制能力、载流上限与温升表现，很多刚接触电源设计的工程师容易忽略绕组排布的细节，最终打样出来的电感要么磁饱和电流达不到设计值，要么临近效应带来的交流损耗超标，整机满载运行时绕组温升超出安全阈值。这次的三维结构设计完全围绕大电流功率场景的环形电感展开，磁芯选用高磁导率铁氧体环形基材，绕组采用多根折弯成型的紫铜排替代传统漆包线，单根铜排的截面积经过载流密度核算，能够在长时间通过额定大电流时，将铜损控制在合理区间，避免局部过热导致绝缘层老化。

　　从结构排布来看，绕组采用均匀间隔的环形绕制方式，每一段铜排的折弯半径都经过精确计算，既保证铜排与磁芯外壁之间留有足够的绝缘安全距离，又让相邻铜排之间的爬电距离满足安规要求，不会因为高压差出现飞弧击穿的问题。铜排的折弯段做了圆弧过渡处理，没有尖锐的直角弯折，一方面避免折弯处铜材内部应力集中导致的导电率下降，另一方面也能减少绕组尖角带来的尖端放电风险，在高压高频工况下运行稳定性更强。绕组的首尾引出端做了平直延伸设计，引出端的位置、长度都匹配常规PCB板的焊盘间距或者铜排连接端子的安装尺寸，不需要后期二次裁剪折弯就能直接完成装配，减少生产环节的加工工序。

　　磁芯的环形结构本身具备闭合磁路的优势，相比EI型、UU型磁芯的气隙漏磁更小，对外界的电磁干扰更低，配合均匀排布的铜排绕组，能够让磁芯内部的磁通分布更均匀，不会出现局部磁通密度过高提前进入磁饱和的问题。在实际选型应用中，这类结构的电感多用于大功率逆变焊机、新能源车载充电机、工业伺服驱动器的直流母线滤波环节，能够有效滤除电路中的高频差模干扰，稳定母线电压，在负载出现瞬态大电流波动时，依靠自身的电感量抑制电流变化速率，保护后端功率半导体器件不被过流冲击损坏。设计过程中需要重点考量的安装边界也在模型里做了明确体现：磁芯的外径、高度决定了元件在PCB板上的占用面积，绕组最外侧的轮廓尺寸预留了与周边元件的安全间距，引出端的高度匹配波峰焊或者螺丝锁付的操作空间，不会出现装配时和周边电容、散热片产生结构干涉的问题。另外，铜排表面的绝缘层处理也在结构设计中做了预留，每根铜排的外壁都有足够的厚度空间包覆耐高温绝缘套管，即使在高温环境下长期运行，绝缘层也不会因为铜排发热出现收缩破损。

　　很多工程师在绘制这类电感三维模型时，容易忽略铜排折弯的回弹量，导致实际加工出来的绕组间距和设计值出现偏差，这次的建模过程中已经把铜材折弯的工艺回弹系数纳入考量，每一段折弯的角度都做了工艺补偿，按照模型导出的加工图纸生产铜排，组装完成后绕组的排布精度能够控制在±0.2mm以内，完全满足自动化装配的公差要求。从散热角度来看，这种分立铜排绕组的结构相比多层密绕的漆包线绕组，铜排之间的通风间隙更大，空气能够在绕组间隙间形成对流通道，带走铜损产生的热量，配合磁芯底部预留的散热片安装接触面，能够把元件整体的热阻降低30%左右，在密闭机箱内的自然散热条件下也能稳定运行。
