FT232RL芯片Micro-USB串口转接模块

在嵌入式开发、工业设备调试、小型智能硬件量产测试的场景里，串口转接模块是绕不开的基础通讯部件，这款基于FT232RL芯片打造的Micro-USB接口串口转接模块，正是针对桌面调试、小型设备内嵌通讯需求设计的结构方案。从实际使用场景来看，这类模块常被用在单片机程序烧录、工业传感器数据读取、老旧串口设备的USB接口适配、小型工控板的调试通讯链路搭建中，相比采用CH340等国产芯片的同类模块，FT232RL芯片的驱动兼容性更强，在Windows全版本、Linux、MacOS系统下都能稳定识别，不会出现部分工业管控系统下驱动签名异常、设备枚举失败的问题，这也是很多工业级调试配件优先选用该芯片方案的核心原因。

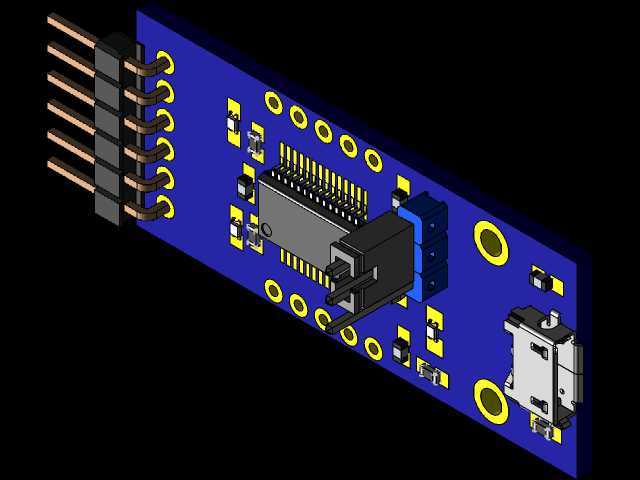

从结构设计思路来看，整个模块采用双层FR-4玻纤板作为基底，板身做了蓝油阻焊处理，所有焊盘都做了沉金工艺，避免长期存放出现焊盘氧化导致的排针焊接虚焊、接触不良问题。板载元件的布局完全遵循信号流向排布：Micro-USB接口布置在板身一端，接口旁搭配了ESD防护二极管与自恢复保险丝，避免热插拔过程中的浪涌电流击穿芯片，也能防止外接设备短路时烧坏主机USB端口；FT232RL主芯片布置在板身居中位置，芯片周边的去耦电容全部紧贴芯片电源引脚布置，最大限度缩短电源回流路径，降低电源纹波对串口通讯信号的干扰，避免高速通讯时出现丢包、乱码问题；板身另一端布置了单排2.54mm间距排针，引出TX、RX、VCC、GND、RTS、DTR等常用串口信号，排针旁预留了3.3V/5V电平选择跳帽，用户可以根据外接目标设备的电平标准灵活切换供电与通讯电平，不需要额外外接电平转换电路，适配3.3V的单片机系统与5V的老式工控串口设备。

从安装边界与外形尺寸来看，整个板身采用窄长型布局，四个角位置都预留了3mm直径的安装固定孔，孔位间距匹配常用的铜柱安装尺寸，既可以直接用排针插在面包板上做临时调试，也可以通过铜柱固定在设备外壳内部、工控板预留的安装位上做长期内嵌使用。板身宽度控制在18mm以内，长度不到40mm，不会占用过多设备内部空间，哪怕是空间紧凑的小型手持检测设备、桌面迷你工控装置，都能找到合适的安装位置。Micro-USB接口采用沉板贴片设计，接口端面与板身边缘齐平，不会出现接口突出板身导致外壳开孔对位不准的问题，接口的插拔寿命满足万次以上的使用要求，适配常规的Micro-USB数据线，不需要定制特殊接口线缆。排针的高度选用常规的11mm直插排针，既可以直接插装在面包板、杜邦线底座上，也可以根据实际安装需求裁剪排针高度，或者更换为90度弯针，适配侧向出线的安装场景。

在实际功能特性上，模块板载了电源指示灯与串口收发指示灯，当模块通过USB连接主机正常供电时，电源指示灯常亮，当有数据收发时，TX、RX指示灯会随数据传输闪烁，调试时不需要借助额外的检测工具，就能直观判断通讯链路是否正常工作。模块的信号走线全部做了等长处理，USB差分对走线做了90欧姆阻抗控制，最高能支持到3M波特率的稳定通讯，哪怕是高速串口数据传输场景，也不会出现信号失真、数据丢包的问题。相比市面上很多省略防护元件的廉价模块，这款设计在USB端口、串口信号端口都预留了防护器件，在工业现场复杂电磁环境下使用时，能有效抵御静电、浪涌的冲击，降低模块损坏概率，减少现场维护的成本。很多做小型设备开发的结构工程师在选型时，往往只关注芯片方案是否满足功能要求，忽略模块的安装尺寸、固定孔位、接口位置这些结构细节，导致后期结构设计时需要反复调整外壳开孔、安装柱位置，拖慢项目进度，这款模块的结构设计充分考虑了内嵌安装的需求，所有接口、固定孔的位置都做了标准化设计，能直接适配很多通用外壳的开孔尺寸，减少结构适配的工作量。
