适配17x23前板孔的单模块梯形支架单框架

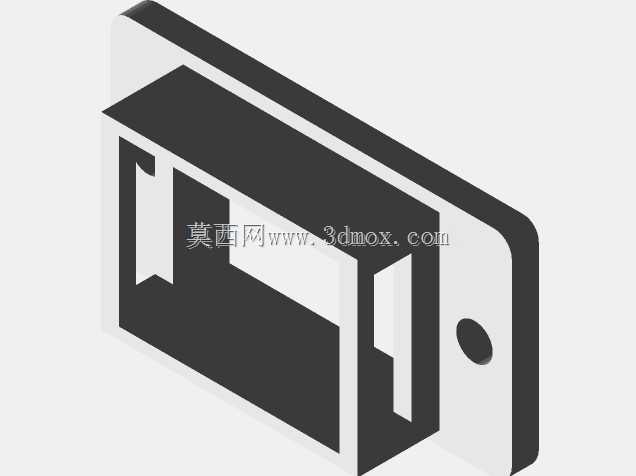

　　在日常小型电子模块的便携收纳与固定场景中，这类单框架结构的梯形支架往往能解决不少零散配件的携带痛点，很多工程师在外出调试、现场作业时，经常需要随身携带单个功能模块，若没有适配的固定结构，模块容易在工具包内磕碰、接口进灰，甚至和其他金属配件接触造成引脚短路，这款框架的设计初衷就是针对这类单模块的便携固定需求，直接将模块嵌入框架内部，既可以作为独立的防护结构，也能配合挂具作为钥匙扣类便携载体使用。从安装边界来看，这款框架预留的前板适配孔位严格匹配17x23毫米的尺寸规格，对应市面上常见的Logilink MP0054类模块的前板安装尺寸，安装时不需要额外对模块前板进行锉削、打孔等二次加工，

　　直接将模块前板对准框架的对应开口推入即可完成卡合，框架的侧壁厚度经过反复校核，既不会因为壁厚过薄导致卡合后结构容易开裂，也不会因为壁厚过大增加整体重量、占用多余的工具包空间。从结构设计思路上，这款框架采用了梯形截面的单框式结构，和常规的矩形直框不同，梯形的侧边带有微小的拔模斜度，一方面在注塑加工或者3D打印制作时能够顺利脱模，不需要额外设计复杂的抽芯结构，降低加工难度；另一方面斜度结构能够让模块推入时形成自然的导向，不需要精准对准就能顺利滑入安装位，同时卡合到位后，框架的上下边缘会和模块的壳体台阶形成限位，避免模块从框架的另一侧滑出。框架的后侧预留了圆形的避让孔位，这个孔位并非随意设计，而是对应模块后侧的复位按键或者状态指示灯位置，

　　安装后不需要拆下框架就能直接按压按键，也能直观看到指示灯的工作状态，不会因为加装支架影响模块本身的操作功能。框架的上下端面做了平直处理，放置在桌面时能够保持平稳，不会因为梯形侧边的斜度出现晃动，在临时调试场景下，可以直接将装好模块的框架平放在工作台面上，作为小型的桌面支撑座使用，不需要额外搭配固定底座。从实际使用场景延伸来看，这类框架除了作为便携钥匙扣载体之外，也可以多组并排安装在电控柜的预留安装位上，作为小型模块的集成安装支架，单框架的独立结构可以灵活增减模块数量，不需要整体更换安装导轨，对于小批量的设备改造场景来说，适配性更强。在结构强度设计上，框架的转角位置都做了微小的圆角过渡，避免直角位置的应力集中，

　　在日常携带过程中即使受到挤压、磕碰，转角位置也不容易出现崩裂，框架的内壁和模块接触的位置做了0.2毫米的预留间隙，既不会因为间隙过大导致模块在框架内晃动产生异响，也不会因为间隙过小导致模块推入困难，甚至刮花模块的外壳表面。很多同类的小型支架往往只考虑了固定功能，忽略了模块接口的避让，这款框架在对应模块接口的侧边位置做了开口处理，安装状态下可以直接插接数据线、连接线材，不需要拆下模块就能完成接线调试，对于经常需要现场插拔线材的作业场景来说，能够省去反复拆装支架的步骤，提升作业效率。从材料适配的角度来看，这款框架的结构既适合采用ABS、PLA等常见的3D打印材料制作，也适合开模采用注塑工艺批量生产，结构本身没有复杂的曲面或者薄壁结构，最小壁厚满足常规加工工艺的要求，不需要特殊的加工设备就能完成制作，对于需要小批量定制的场景来说，制作成本更低，交付周期更短。
