6.3mm三段式镀金大三芯音频接插件

在专业音频设备的信号传输链路里，大三芯音频接插件是绕不开的基础连接部件，从演播室的调音台接口、专业监听耳机的接线端，到舞台演出的功放、效果器外接端口，这类6.3mm规格的插头承担着平衡或非平衡音频信号的稳定传输职责，区别于消费级3.5mm插头的民用定位，6.3mm规格的接触面积更大，结构强度更高，能够承受频繁插拔的现场使用需求，在音频工程领域已经沿用多年，形成了成熟的尺寸配合规范。

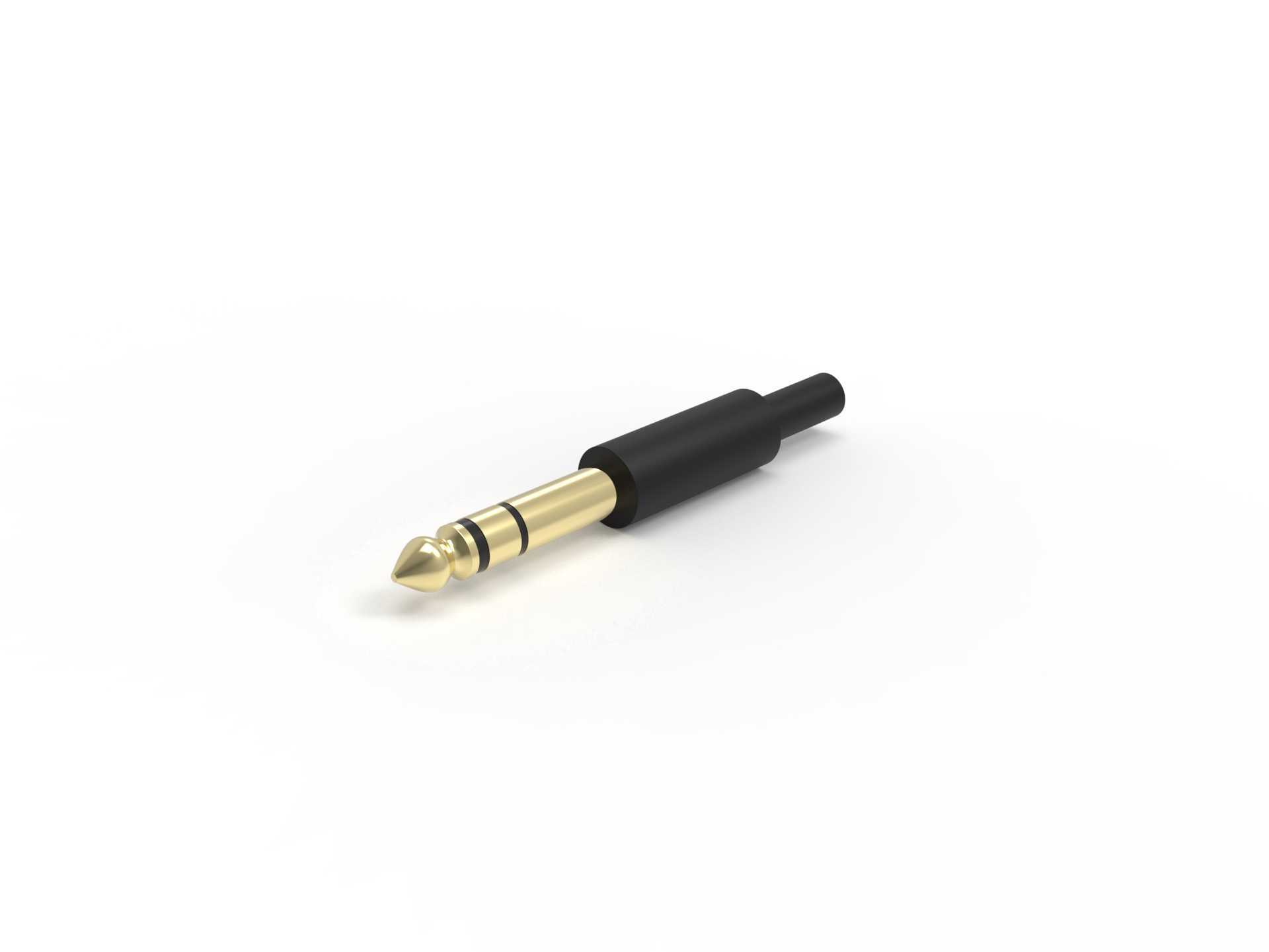

这个接插件的整体结构分为接触段、绝缘隔层、握持段三个核心部分，接触端采用三段式同轴设计，最前端的尖部对应左声道信号传输，中间的环段对应右声道信号，最靠近握持段的长套筒段为公共接地端，三个导电段之间用黑色绝缘环做物理隔离，避免不同信号通路之间出现串扰。导电接触部分的表面做镀金处理，核心目的是降低接触电阻，同时抵御日常使用环境中的氧化腐蚀，保证长期插拔后依然能维持稳定的信号导通，不会因为接触面氧化出现接触不良、信号杂音、声道断续等现场演出中常见的故障。

握持段采用圆柱形绝缘结构，表面做哑光防滑处理，材质选用具备一定韧性的工程塑料，既能够隔绝内部导电部件与外部的接触，避免信号干扰，也能在插拔时提供足够的摩擦力，方便使用者施力。整个插头的外径严格遵循6.3mm的通用接口标准，插入配套母座时，三个导电段能够与母座内的弹性接触片精准对位，插入深度控制在标准范围内，既不会因为插入过浅导致接触虚接，也不会因为尺寸超差顶坏母座内部的弹性结构。

从结构设计的角度出发，这类插头的建模需要重点关注几个配合边界：首先是三个导电段的同轴度公差，必须控制在极小的范围内，否则插入母座时会出现偏磨，长期使用会导致母座接触片变形；其次是绝缘环的凸出高度，既要保证足够的绝缘距离，又不能超出外径公差，否则会出现插拔卡滞的问题；最后是尾部的线缆接入端，需要预留足够的线身容纳空间，同时设计有应力释放结构，避免线缆弯折处因为反复拉扯出现线芯断裂的问题。

在实际工程应用中，这类插头的使用场景覆盖了专业音频领域的绝大多数有线连接场景，录音棚里的监听耳机、有线动圈麦克风、乐器连接线，演出场地的功放信号输出、调音台的外接效果器回路，甚至部分老式专业音响设备的线路输入输出端口，都采用这个规格的接插件。相比卡农接口的锁定式结构，大三芯插头的插拔更快捷，适合需要频繁更换接线的现场场景，相比RCA莲花接口，它的接触可靠性更高，能够承受更大的信号电流，适配平衡传输的线路需求，抗干扰能力更强。

建模过程中需要还原真实产品的细节特征：接触段的尖端做圆弧过渡，避免插入时刮伤母座内部的接触弹片；每个导电段的边缘做微小的倒角处理，减少插拔时的摩擦阻力；绝缘环的材质与金属段形成明确的质感区分，金属段的表面呈现镀金层特有的暖金色金属光泽，绝缘部分为哑光黑色，握持段的塑料表面有细微的磨砂质感，尾部的出线口做圆弧收边，模拟真实产品的注塑成型特征。

从安装适配的角度看，这个插头的总长度、各段的轴向尺寸都严格遵循行业通用规范，能够适配市面上所有标准6.3mm大三芯母座，不需要额外修改尺寸即可直接用于设备接口的配套设计、音频线缆的组装建模、音频设备面板的布局干涉检查。在做整机设备的结构设计时，可以直接调用这个模型进行接口位置的排布校验，确认插头插入后与周边壳体、旋钮、其他接口的安全距离，避免出现插头插入后与周边部件干涉、无法完全插到位的问题。

这类接插件虽然属于小型基础零部件，但在音频系统里的作用至关重要，一个接触不良的插头可能导致整场演出出现信号中断的严重事故，因此在结构设计时，每个尺寸公差、每个表面处理工艺、每个结构细节都需要围绕长期可靠接触、耐插拔、抗干扰的核心需求展开，建模时还原这些细节特征，才能让模型真正具备工程参考价值，而不是仅具备外观展示作用。
