不锈钢旋转快挂弹簧钩结构设计

做结构设计这十几年，经手的五金连接件少说也有上百种，弹簧钩这类看着不起眼的小零件，往往是整套工装、户外装备或者箱包配件里最容易出问题的环节——很多人做设计时只关注主体结构强度，忽略连接扣件的受力冗余，最后现场使用时出现脱钩、旋转卡滞、弹簧疲劳失效的问题，返工成本反而比主体零件高好几倍。这次做的这款不锈钢旋转弹簧钩，最初是给户外装备快挂系统做配套设计的，后来调整了挂耳尺寸和弹簧预紧力之后，也能适配工具挂板、宠物牵引、箱包织带连接、小型吊装辅助挂点这些场景，通用性比普通固定钩头的款式好很多。

先说实际使用里的核心痛点，普通无旋转结构的弹簧钩，在织带或者挂绳发生扭转的时候，钩体本身会跟着拧转，要么把织带拧成麻花造成局部应力集中提前断裂，要么钩头的开合拨片被扭转力别住，需要手动掰正才能开合，在高空作业或者快速取放工具的场景里，这种卡滞很容易带来操作风险。这款结构特意在钩体和顶部挂耳之间加了旋转铆接结构，铆接处做了0.02mm的间隙配合，内部加了耐磨垫片，不管挂绳怎么扭转，顶部挂耳可以跟着织带360度自由转动，钩体本身始终保持开合拨片朝向操作侧，单手就能按压拨片完成挂取，不需要额外调整钩体角度。

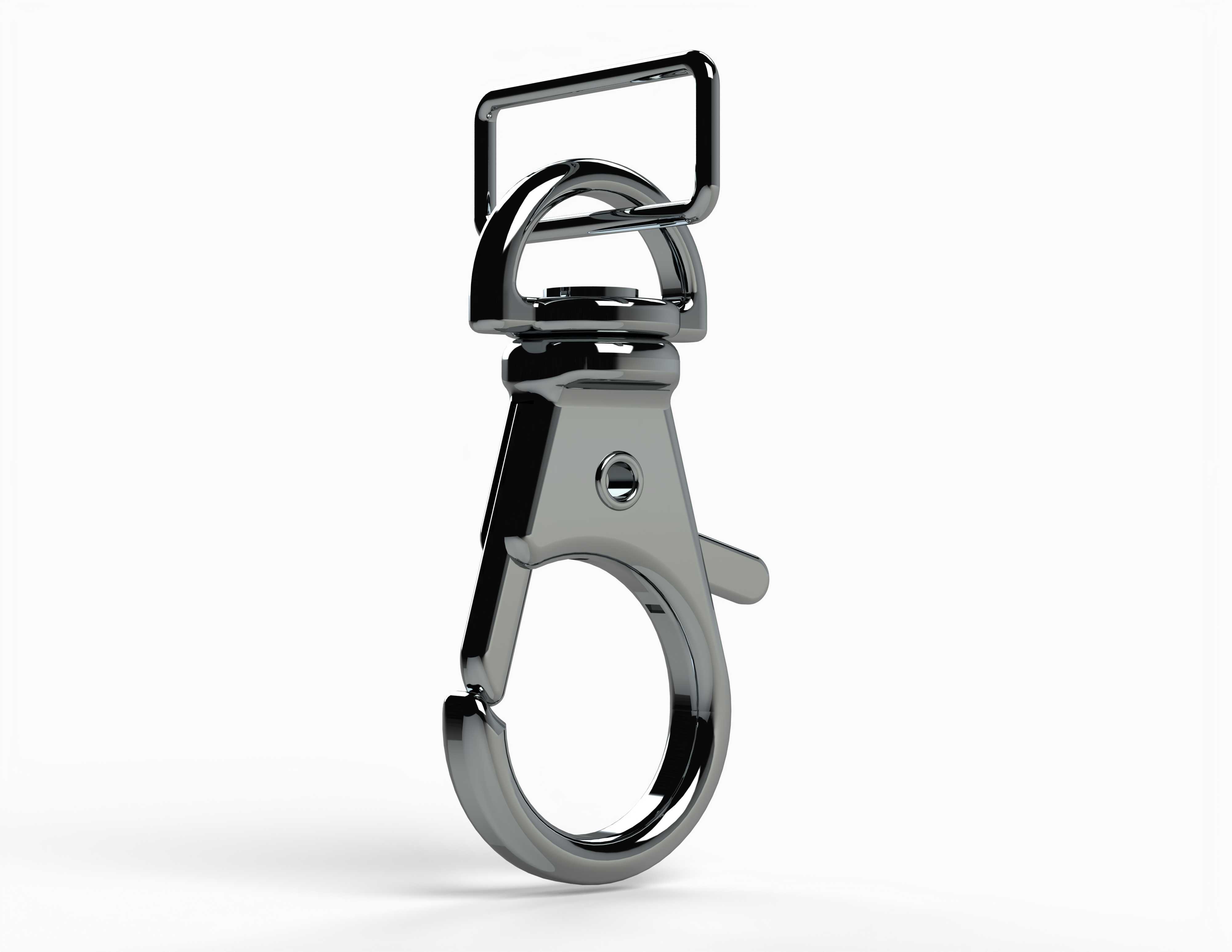

结构设计上，钩身采用的是一体冲压成型的304不锈钢坯，之后做了边缘倒角和抛光处理，不会像廉价铸件那样有毛刺割手的问题，钩头的咬合面做了1.5mm的重叠量，弹簧采用的是304不锈钢压簧，预紧力调整到12N，既不会因为太松导致受外力意外脱开，也不会因为太紧导致单手按压拨片需要用太大的力，实际测试的时候，戴普通劳保手套也能轻松按压开合。顶部的挂耳是矩形穿带孔，孔的内净尺寸是20mm*8mm，适配市面上绝大多数20mm宽度的织带、钥匙圈或者小型挂环，挂耳和旋转座的铆接处做了翻边强化，能承受的静态拉力不低于150kg，满足日常工具挂载、户外装备挂接的强度要求。

安装边界这块要特别说明，很多人选型的时候只看钩的整体长度，忽略旋转部分的转动半径，这款钩的整体闭合长度是72mm，钩身最大宽度是28mm，旋转部分的最大转动半径是16mm，安装的时候如果是嵌入到槽位里使用，槽位的内径至少要留35mm的宽度，避免旋转的时候和槽壁发生干涉。钩头的开口尺寸是18mm，能挂接的最大杆径是16mm，要是挂接的杆件直径超过这个尺寸，不要强行掰动钩头挂入，不然会造成钩身塑性变形，导致咬合间隙变大容易脱钩。另外这款钩的弹簧是内置在钩身腔体里的，日常使用不需要额外加注润滑油，不锈钢材质本身在淋雨、高湿度的环境下也不会生锈，适合户外或者潮湿车间的使用场景，要是用在有腐蚀性介质的环境里，也可以换成316不锈钢的坯体，结构尺寸不需要做调整，直接替换材料就能满足防腐要求。

之前给车间工具挂板做配套的时候，一开始选的是普通固定钩头的款式，工人拿取工具的时候经常因为挂绳扭转把钩体别住，后来换成这款旋转结构的弹簧钩之后，取放工具的效率提升了不少，也没再出现过织带被拧断的情况。还有做宠物牵引配件的客户反馈，之前用的普通钩头，狗狗跑动的时候牵引绳扭转，钩头经常转到和牵引绳垂直的角度，磨得牵引绳起毛，换了这款旋转钩之后，牵引绳能始终保持顺直，磨损量小了很多。做箱包配件的客户则是看重这款钩的抛光外观，不锈钢亮面处理和箱包的金属配件质感统一，不会像镀锌铁钩那样用久了掉漆生锈影响观感。

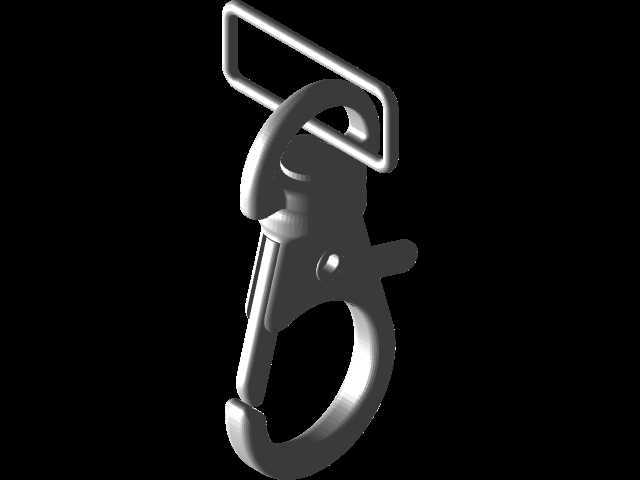

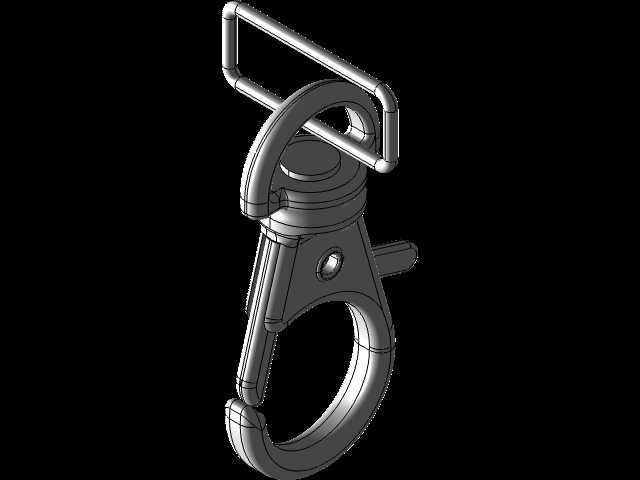

建模的时候特意把所有配合间隙都留了实际生产的公差量，旋转铆接处的公差按H7/g6配合来做，既不会因为间隙太小转动卡滞，也不会因为间隙太大出现旷量晃荡。钩身的壁厚是2.5mm，做过有限元受力分析，在150kg的静态拉力下，最大应力出现在钩身弯曲处，数值是185MPa，远低于304不锈钢的屈服强度，安全冗余足够。弹簧的线径是1.2mm，有效圈数是6圈，疲劳寿命测试能达到10000次开合不出现弹力衰减，满足日常高频使用的要求。拨片和钩身的接触处做了圆弧过渡，按压的时候不会出现硌手的棱角，长时间操作也不会磨手。
