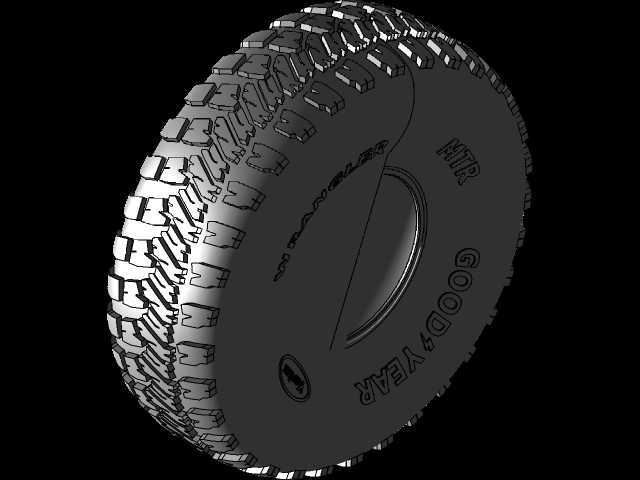

42英寸固特异MTR越野轮胎精细结构

这款越野轮胎的三维结构还原，核心面向越野车辆改装、整车行走系统匹配的工程设计场景，在硬派越野车、特种越野作业车辆、沙漠穿越改装车的行走系统选型阶段，可直接用于轮毂匹配校核、轮拱空间干涉检查、整车通过性仿真验证环节。不同于普通民用公路轮胎的设计逻辑，该款轮胎的胎面花纹块采用大颗粒交错排布结构，每一块花纹的侧壁都做了阶梯式倒角处理，在非铺装路面的碎石、泥泞、沙地环境下，花纹块切入地面的咬合角度能最大化接触面积，避免松软路面下的打滑问题，同时交错排布的花纹沟可以快速排出嵌入的碎石、泥浆，减少复杂路况下的胎面夹石损伤概率。

从安装匹配维度看，该轮胎适配17英寸x9英寸规格的防脱圈轮毂，胎圈部位的结构做了加厚贴合设计，防脱圈轮毂压盘压紧胎圈时，加厚的胎圈橡胶层可以填充压盘与轮毂基座的微小间隙，在低胎压越野工况下，即便轮胎形变量达到公路行驶的三倍以上，胎圈也不会从轮毂槽位脱出，满足沙漠、岩石攀爬场景下的低胎压行驶需求。轮胎的标称尺寸为42英寸外径、14.5英寸断面宽度，在整车布置阶段，需要核对转向轮的最大转角空间，确认转向节、减震器、轮拱内衬在轮胎上下跳动、最大转向角度时的间隙值，避免极限工况下轮胎与车身结构发生剐蹭。

胎侧部位的设计兼顾了抗穿刺与形变量控制需求，胎侧橡胶层厚度比同规格公路轮胎厚40%左右，同时在胎肩位置延伸出凸起的防护筋，当车辆在岩石路段侧滑时，防护筋会先于胎侧本体接触岩壁，避免尖锐岩石直接割伤胎侧主体结构。胎面的花纹深度达到了越野轮胎的专业级标准，长距离碎石路行驶时，花纹块的耐磨耗性能可以支撑大扭矩输出下的抓地力需求，不会因为短时间高强度磨损导致花纹失效。

建模过程中对轮胎的胎面文字标识、胎侧品牌模压标识都做了等比例还原，胎面的每一条花纹沟槽的拔模角度、花纹块根部的圆角过渡都参照实物结构做了细化，在做整车渲染、装配干涉检查时，模型的细节精度可以满足工程级仿真需求，不需要二次修整结构。不同于简化版的轮胎模型，该结构还原了轮胎内部的胎圈钢丝圈轮廓、胎体帘线层的大致排布边界，在做轮胎受力仿真、胎压形变分析时，可以直接提取模型的曲面结构做网格划分，减少建模环节的重复工作量。

在实际改装选型场景中，该尺寸轮胎多用于升高2.5英寸以上的硬派越野车辆，匹配大速比车桥与强化传动系统，因为大尺寸轮胎的滚动半径更大，会改变整车的传动比特性，建模时还原的真实滚动半径参数，可以直接用于整车动力性仿真计算，核对不同档位下的车速匹配、轮上扭矩输出范围，避免改装后出现动力不足、传动系统负荷过载的问题。胎面的MTR专属花纹排布采用了变节距设计，虽然是越野轮胎，变节距的花纹块可以在公路行驶时降低共振噪音，兼顾非铺装路面抓地力与公路行驶的舒适性，建模时还原了不同节距花纹块的排布规律，在做NVH仿真分析时，可以直接导入模型做胎面噪音的模拟计算。
