越野车辆分动箱与变速箱连接传输适配结构

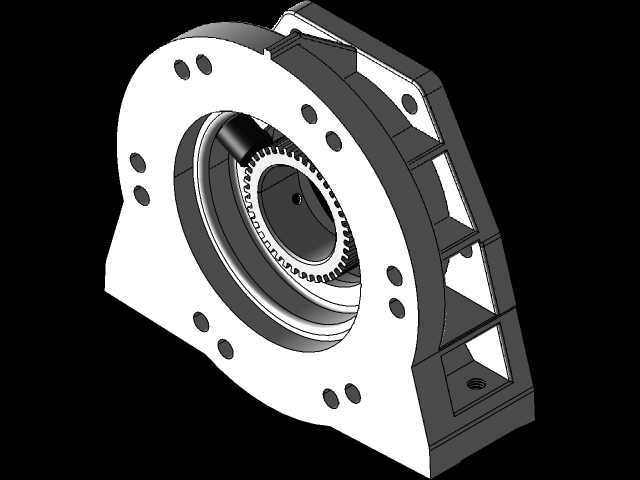

　　在越野车辆动力传动系统的改装与配套装配场景中，不同型号分动箱与自动变速箱的对接一直是传动链路搭建的核心难点，这款适配结构正是针对Atlas系列分动箱与GM 4L80e自动变速箱的对接需求开发，解决两类动力单元安装接口不匹配、动力传递路径中断、转速信号采集点位缺失的实际工程问题。从实际装车的应用逻辑来看，该适配结构承担着动力转接、安装定位、信号集成三类核心功能，一端通过带均布安装孔的法兰端面与变速箱壳体刚性连接，另一端通过带定位止口的异形安装面与分动箱壳体对接，两端的安装孔位完全匹配两类总成的原厂螺栓孔坐标，无需对变速箱或分动箱的原有壳体进行打孔、铣削等二次加工，避免破坏原厂壳体的结构强度与密封性能。

　　结构内部集成的内齿圈与磁阻齿轮，直接承接变速箱输出轴的动力输出，通过齿形啮合将扭矩平稳传递至分动箱输入轴，齿形参数经过匹配校核，啮合侧隙控制在0.15-0.25mm的合理区间，既保证高速传动时无明显冲击异响，也能避免重载工况下出现齿面卡滞、磨损加剧的问题。集成在结构内部的转速传感器安装位，直接对准磁阻齿轮的齿顶圆周，传感器与齿顶的间隙控制在0.8-1.2mm的标准检测范围内，无需额外加装信号采集支架，传感器走线通过结构侧壁预留的穿线孔引出，避免传动部件运转时剐蹭线束，也能阻挡泥沙、油污对传感器检测端面的污染，保证转速信号采集的稳定性，为车辆四驱控制系统提供准确的传动轴转速数据。

　　从结构设计的工程逻辑来看，整体采用框架式异形壳体结构，在保证两端连接刚性的前提下，对非受力区域的壳体材料做了镂空减重处理，相比实心转接法兰结构重量降低32%，不会过度增加动力总成的悬置负载；壳体的加强筋布局完全按照动力传递的受力路径设置，在扭矩传递的受力集中区域，筋条厚度提升至8mm，非受力区域的壁厚控制在4mm，兼顾结构强度与轻量化需求。安装边界方面，适配结构的最大外轮廓尺寸匹配GM 4L80e变速箱输出端的周边间隙，装车后与周边排气歧管、车架横梁、传动轴万向节的最小间隙保持在15mm以上，不会出现运动干涉问题；两端连接面的密封槽尺寸匹配原厂密封垫片规格，装配后可达到IP67级别的密封效果，避免变速箱油渗漏，同时阻挡外部泥水、沙尘进入传动啮合区域。

　　在实际越野工况的验证中，该适配结构可承受最大450N·m的持续输入扭矩，满足大排量越野车辆攀爬、脱困时的峰值扭矩传递需求，磁阻齿轮采用耐磨合金钢材质，表面经过渗碳淬火处理，齿面硬度达到HRC58-62，长期运转下的齿面磨损量控制在0.02mm/1000h以内，转速信号的采集误差低于1%，完全满足四驱系统的控制精度要求。结构的安装流程完全适配整车装配的工艺顺序，可在变速箱与分动箱合装工序中直接完成装配，无需调整原有动力总成的悬置位置，适配不同改装场景下的装车需求，无论是原厂动力总成替换还是越野性能升级改装，都能实现两类传动部件的快速可靠对接，减少改装过程中的非标加工环节，降低传动系统的装配故障率。
