扁平式Type-C接口数据传输充电线缆

日常做消费电子结构配套设计时，这类扁平Type-C线缆是高频接触的配套构件，不同于常规圆线的结构设计，扁平线身的选型首先要考虑布线场景的约束——很多紧凑型数码设备的外接走线槽、桌面理线场景、狭窄设备间隙布线时，圆线容易出现打扭、堆叠占空间的问题，扁平截面的线身可以贴合安装平面排布，在有限的布线空间内压缩垂直方向的占用尺寸，不会因为线材自身的圆形截面造成额外的空间凸起，适配很多薄型设备外接、嵌入式设备外接走线的安装边界要求。

从功能特性来看，这款线缆两端采用标准Type-C公头接口，接口端的金属外壳做了全包式屏蔽结构，能减少数据传输过程中的外界电磁干扰，适配高速数据传输场景的信号稳定性要求，同时金属外壳的结构强度更高，日常插拔过程中能承受常规的侧向掰扯力，降低接口根部断裂的失效概率。线身采用扁平结构设计，内部的电源芯线与信号芯线做分层排布，电源回路与信号回路之间设置独立的屏蔽隔离层，避免大电流充电时的电源纹波对高速数据传输信号造成串扰，兼顾充电供电与数据传输的双重使用需求。

设计过程中首先要确认两端接口的对位公差，Type-C公头的插合尺寸需要严格符合通用接口规范，保证公头插入母座时的插拔力在合理区间，既不会因为过松造成接触不良，也不会因为过紧导致插拔困难、甚至损坏设备端母座。线身与接口衔接的位置做了应力缓释结构，也就是日常所说的网尾结构，这个位置是线材弯折失效的高发区域，设计时通过渐变的线径过渡、增加耐弯折的内支撑结构，让线材在接口根部的弯折应力逐步分散，避免反复弯折后芯线断裂的问题。扁平线身的宽度与厚度尺寸需要匹配常规的理线夹、走线槽规格，厚度控制在常规扁线的通用尺寸区间，宽度适配常见的线卡固定尺寸，方便用户在设备组装、桌面布线时用标准理线配件固定，不需要额外定制特殊规格的固定件。

实际应用场景覆盖很广，从智能手机、平板等便携消费电子的充电与数据传输，到笔记本电脑的外接供电、便携显示器的信号与供电一体传输，再到部分工业手持终端、嵌入式数码设备的外接通讯与供电连接，都能用到这类线缆。不同于特殊定制的专用线缆，标准Type-C接口的通用属性让这款线缆可以适配所有带标准Type-C母座的设备，不需要针对单一设备做专属接口设计，降低了配套选型的成本。

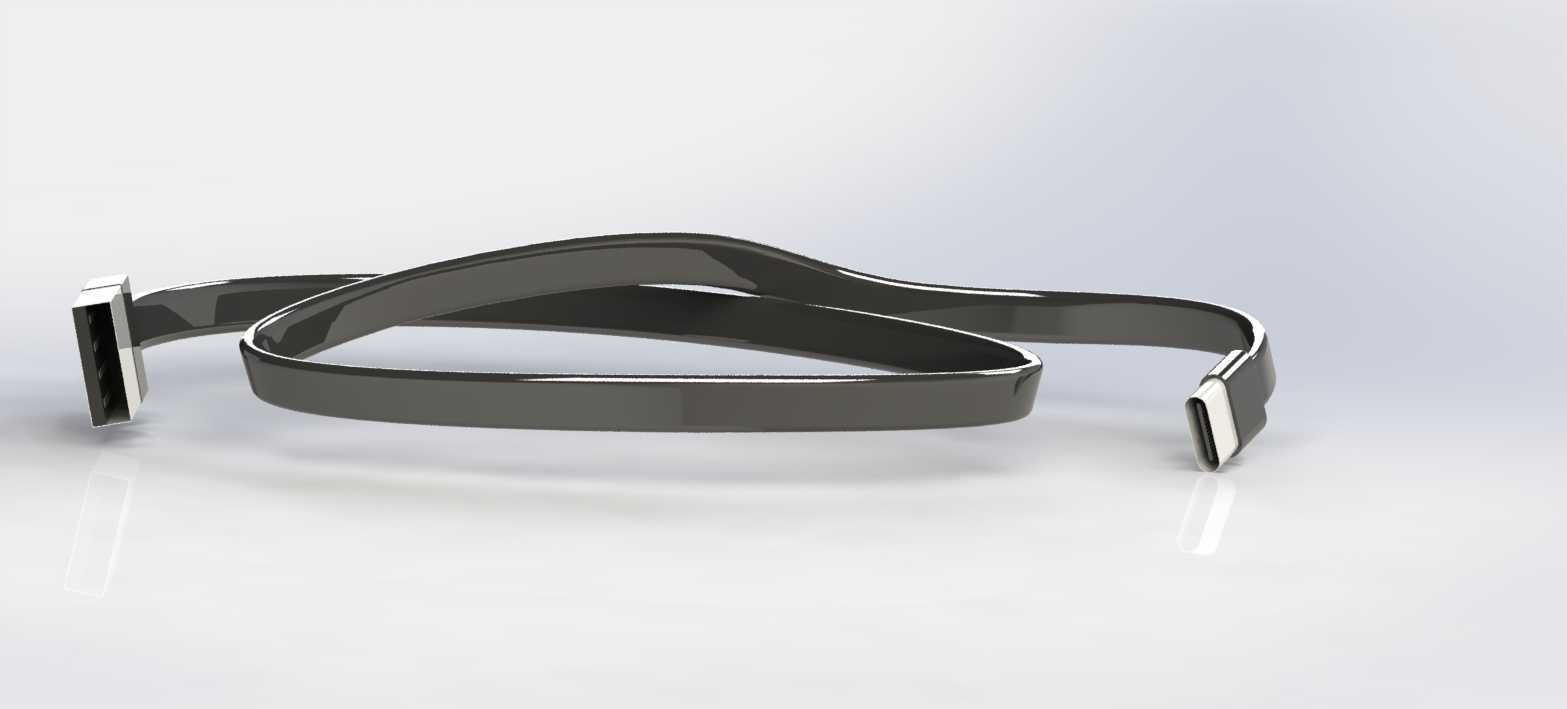

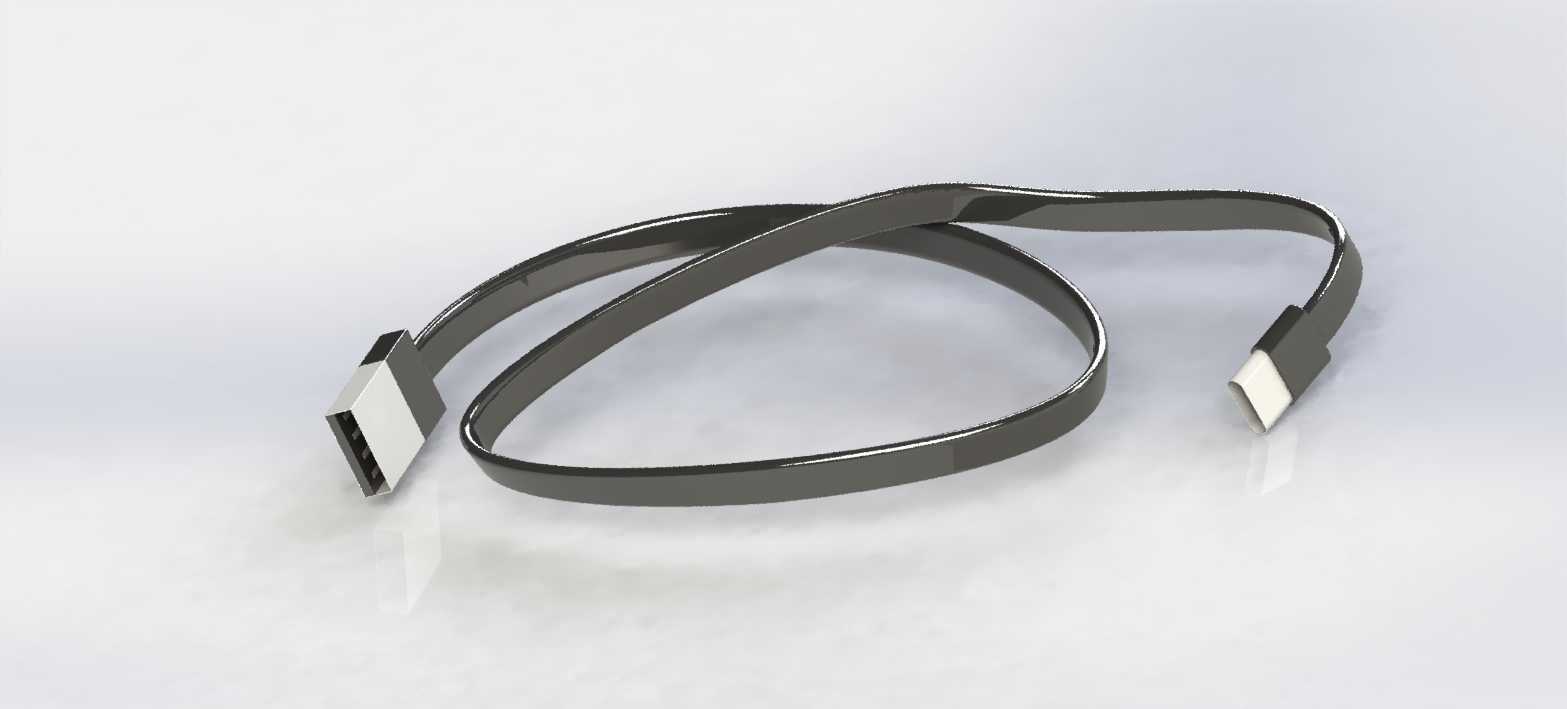

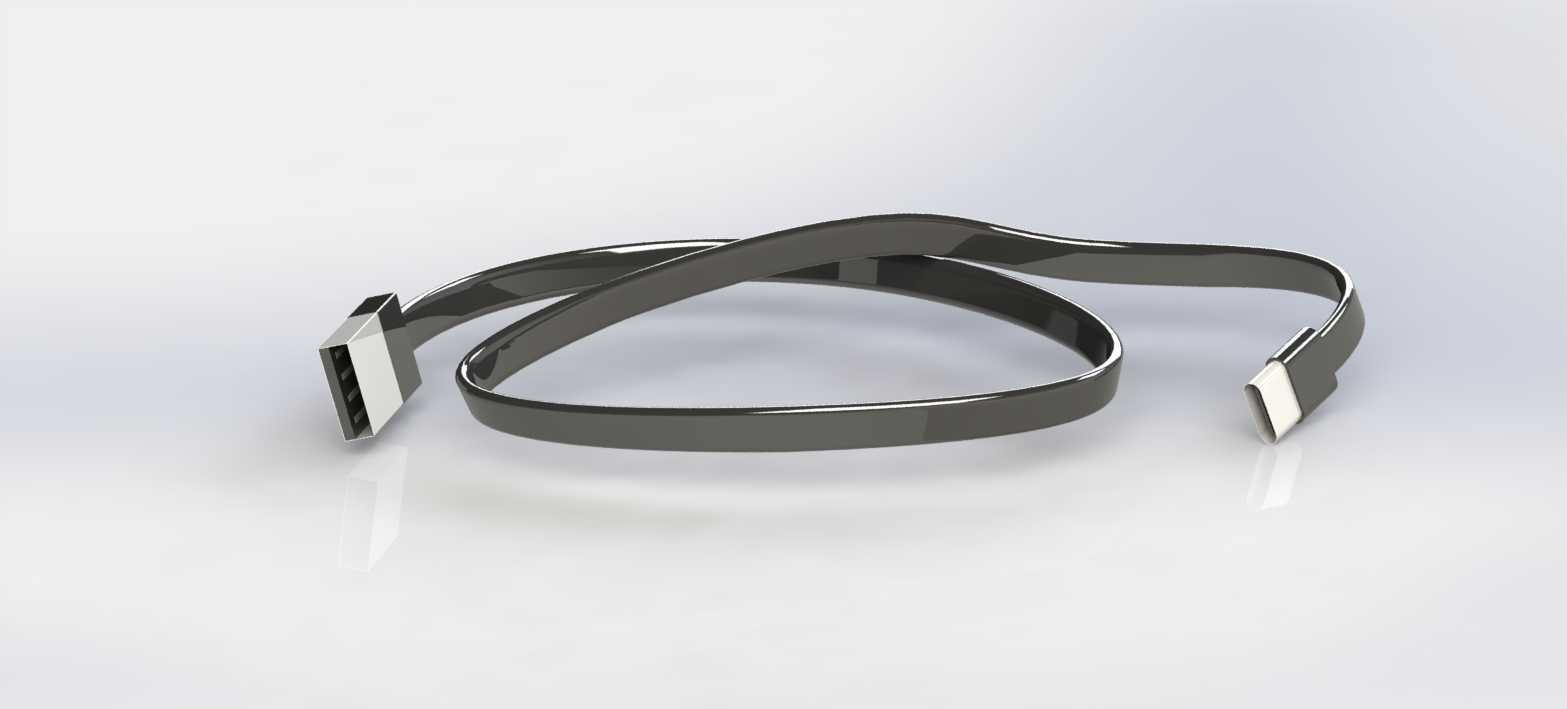

结构建模过程中，线身的柔性形态还原需要考虑实际使用时的自然弯折状态，不能做成完全僵直的直条结构，要还原扁平线材自然弯曲时的弧度特征，两端接口的金属外壳细节、内部绝缘胶芯的卡位结构、接触弹片的排布位置都需要和实际零件的尺寸对应，保证模型在做设备装配模拟时，可以准确验证接口插合的干涉情况、线身弯折时和周边结构件的间隙是否足够。很多工程师在做整机结构设计时，容易忽略外接线缆的安装空间校验，导致实际使用时线缆弯折半径过小、或者和周边外壳结构产生干涉，通过准确的线缆三维模型，可以在设计阶段就模拟不同走线方向下的线身形态，提前预留足够的走线空间，避免后期开模后才发现布线空间不足的问题。

另外，扁平线身的表面做了哑光耐磨处理，建模时也还原了表面的细腻质感，这种表面处理方式可以减少日常使用时的划痕残留，同时降低线身之间的粘连概率，多根线缆并排布线时不会像光滑亮面线材那样粘在一起，方便整理。线身内部的芯线排布在做剖面建模时也做了对应还原，电源芯线的线径满足大电流载流要求，信号芯线做了差分对的等长设计，保证高速信号传输时的阻抗连续性，这些细节的还原可以让模型不仅用于外观展示，也能用于结构原理演示、装配教学等场景。

在做安装边界校验时，需要考虑线缆在最小弯折半径下的形态，扁平线的弯折方向和圆线不同，沿扁平平面方向弯折时的最小弯折半径更小，垂直于扁平平面方向弯折时的半径要求更大，设计走线空间时需要兼顾两个方向的弯折需求，预留足够的活动空间，避免线材长期处于超过最小弯折半径的状态，造成芯线疲劳断裂。两端接口的伸出长度也需要匹配设备外壳的接口开孔深度，保证公头插入后可以完全到位，不会因为接口端外壳尺寸过长导致插合不到位、接触不良的问题。
