多接口集成式便携充电连接线结构设计

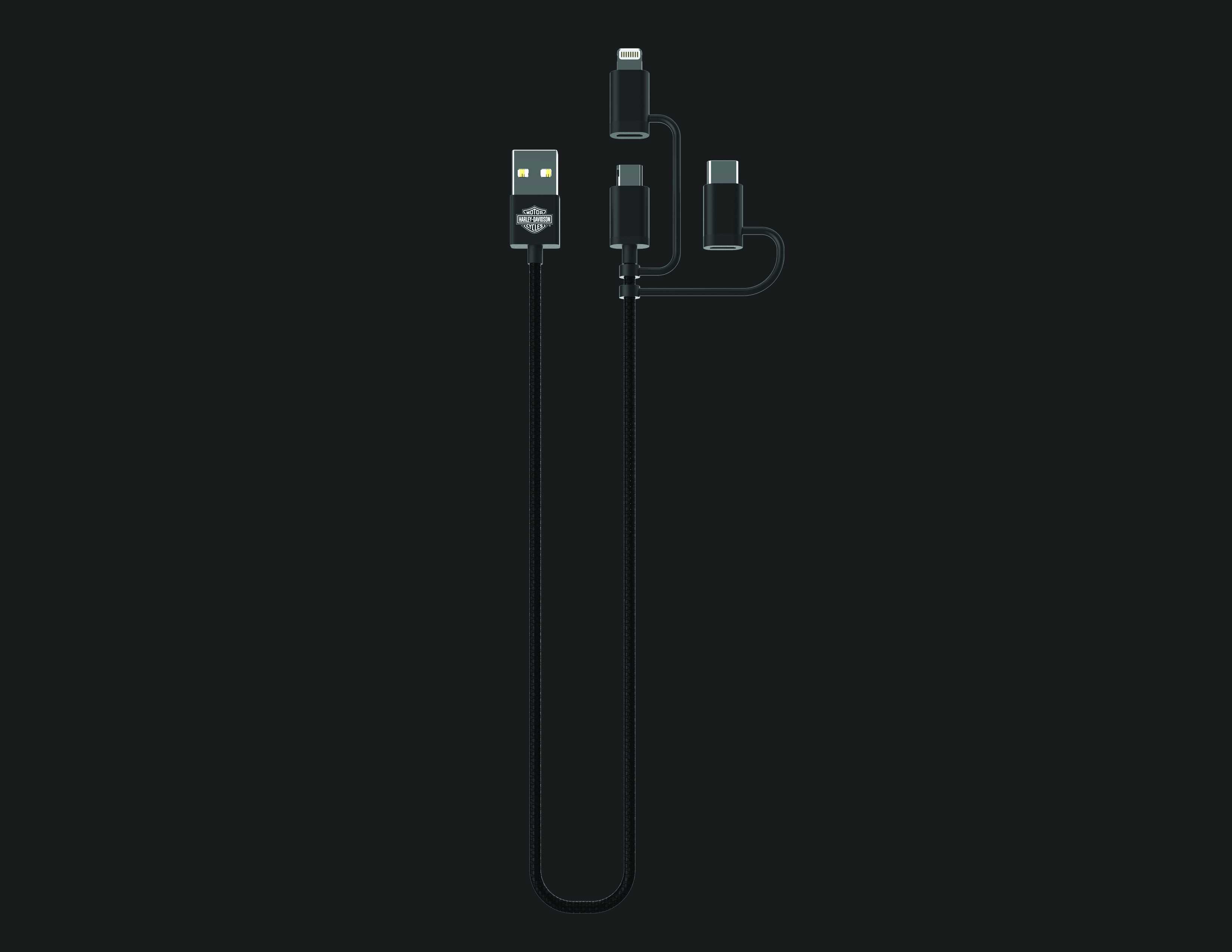

日常消费电子外设的结构设计中，多接口充电线的集成化设计一直是兼顾便携性与通用性的核心方向，这款三合一充电线的结构建模完全围绕实际使用场景的痛点展开，没有多余的装饰性结构，所有几何特征都服务于功能实现。从实际应用场景来看，这类线材主要覆盖个人随身电子设备补能、桌面多设备运维、外出差旅便携充电三类核心场景，建模时针对不同场景的使用受力做了对应结构强化：线身与接头衔接位置做了渐变式的应力释放弧面，避免日常插拔弯折时线芯在根部出现应力集中断裂，这一结构的弧度经过反复调整，既不会因为弧度过大增加接头处的整体占位，也不会因为弧度过小失去应力分散的作用。

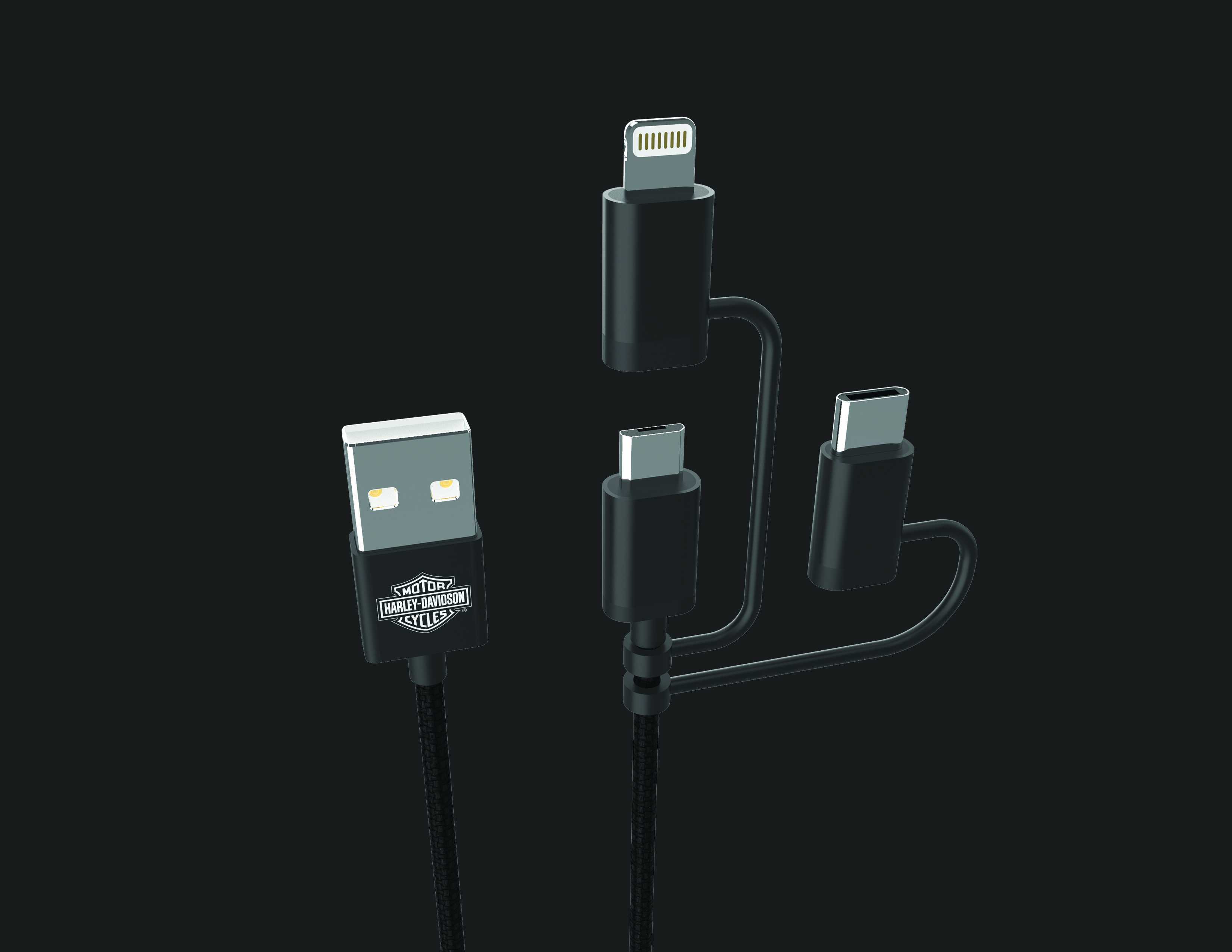

从功能特性上看，这款集成线材同时覆盖了当前消费电子领域三类主流充电接口，分别对应不同协议的设备补能需求，三个接口的排布采用了主线分岔的短支线结构，支线长度控制在合理范围，既不会因为支线过短导致相邻接口插拔时互相干涉，也不会因为支线过长造成收纳时线材缠绕杂乱。每个接口的金属外壳部分都做了贴合公头尺寸的包覆结构，建模时严格匹配对应接口的公头标准尺寸，接口插拔导向段做了微小的倒角处理，实际使用时可以顺畅对准设备母座，不会出现硬插刮伤母座弹片的问题。

设计思路上完全以现有量产成熟产品的结构为蓝本进行三维还原，没有做脱离实际生产的概念化改动，整个模型拆分为多个独立实体，分别对应线身外被、内部线芯、三个接口的金属外壳、接口绝缘基座、公头接触端子几个部分，每个部分的装配间隙都按照实际注塑、装配的公差要求预留，比如金属外壳与绝缘基座之间的配合间隙控制在合理范围，既满足注塑包胶时的定位要求，也不会因为间隙过大造成组装后外壳松动。线身部分采用等直径的柔性线缆形态建模，分岔位置的过渡曲面做了顺滑处理，模拟实际PVC外被注塑成型时的自然流道形态，没有生硬的棱角转折，和实际量产产品的外观形态保持一致。

外形尺寸与安装边界方面，主线身的直径按照常规20W-65W功率充电线的线径标准设定，满足多设备同时充电时的载流截面要求，三个接口的外部尺寸严格遵循对应接口的通用公头尺寸规范，不会出现接口尺寸超标无法搭配带保护壳的设备使用的问题。整体收纳状态下的线材弯折半径按照PVC材料的最小弯折半径设定，避免建模时出现小于材料极限弯折半径的结构，导致实际生产时出现外被发白、线芯折断的问题。接口端的总长度控制在常规便携充电线的接头长度范围内，不会因为集成多接口就过度增加接头处的长度，避免插在靠墙插座上时因为接头过长顶到墙面导致插不到位。

建模过程中对每个接口的内部端子排布也做了对应还原，不同接口的端子位置、间距都符合对应接口的标准规范，可直接用于后续的结构验证、渲染展示或者二次改型设计，渲染环节可以直接赋予不同部件对应的材质，比如金属接口的哑光金属质感、PVC线身的半哑光柔感材质、端子部分的亮面金属材质，不需要再对模型结构做额外修补就能输出写实的渲染效果。对于结构设计从业者来说，这个模型可以直接作为消费电子外设类线材设计的参考基准，不需要从零开始搭建接口与线身的基础结构，能够大幅缩短同类型产品的建模周期；对于三维建模学习者来说，分实体的建模方式可以清晰观察多部件装配线材的结构拆分逻辑，理解柔性线缆与硬质接头衔接位置的曲面处理技巧，掌握消费电子配件类产品建模时的公差预留思路与实际生产约束条件。
