28寸交叉辐条自行车轮组结构设计

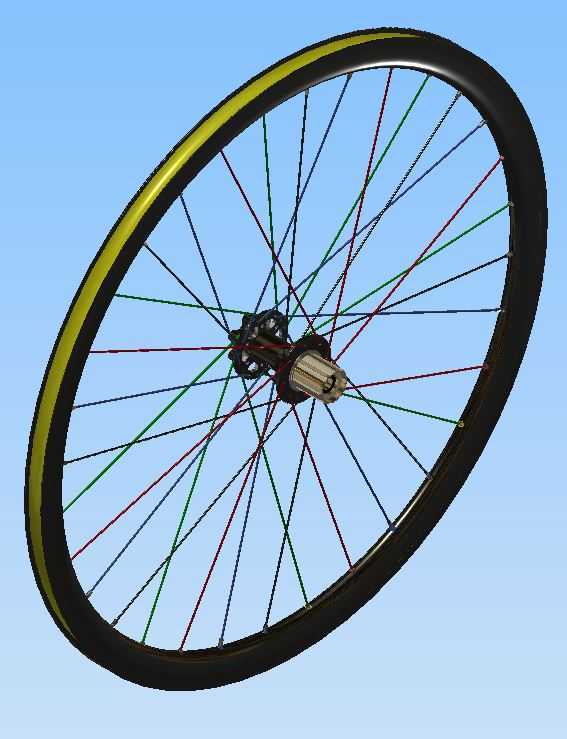

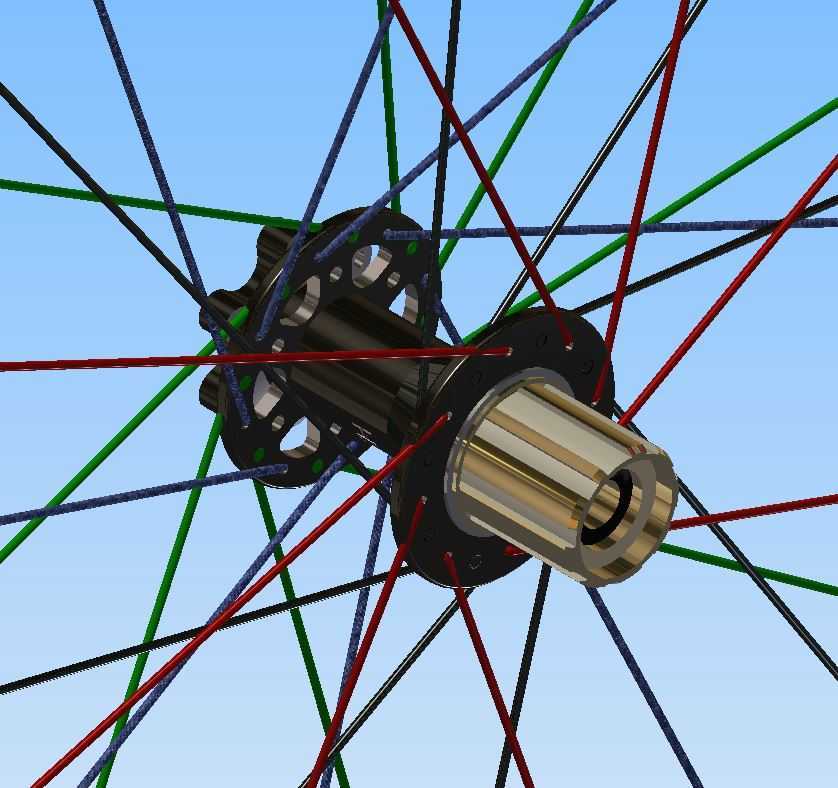

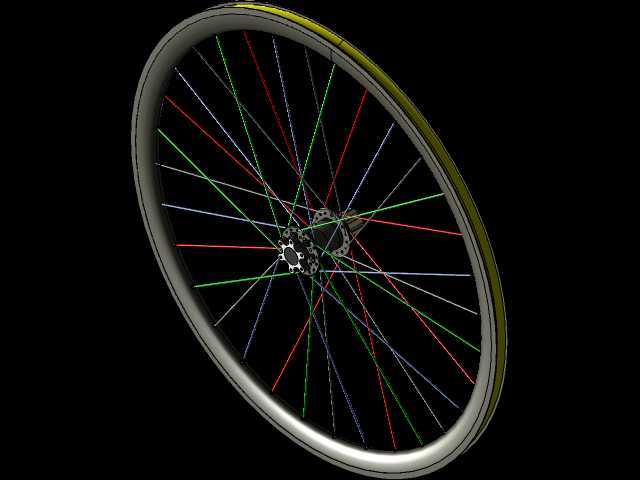

　　日常通勤、山地越野、公路竞速等不同骑行场景下，轮组作为自行车直接接触地面的核心承载部件，其结构合理性直接决定骑行过程中的传动效率、缓冲性能与结构可靠性，本次建模的轮组采用28英寸规格轮圈搭配32孔花鼓的交叉辐条排布方案，适配城市通勤车、入门山地车等多款民用车型的装配需求。从实际使用场景出发，轮组需要同时承受骑行者垂直载荷、路面颠簸带来的冲击载荷、转向时的侧向载荷以及花鼓传动带来的扭矩载荷，因此在结构设计阶段，首先确定了轮圈、花鼓、辐条三者的匹配边界：轮圈采用AlexRims 28英寸双层铝合金圈结构，圈体截面为带刹车边的盒型设计，内侧预留32个均匀分布的辐条孔，孔位沿轮圈周向等角度排布，相邻孔位夹角11.25度，轮圈外侧胎座适配标准28寸自行车外胎，安装时胎唇卡入胎座卡槽即可完成轮胎固定，轮圈整体外径635mm，圈宽24mm，可兼容宽度28c至37c的外胎安装，满足不同路面的抓地力需求。花鼓部分选用Novatech 32孔碟刹花鼓，花鼓主体为铝合金壳体，内部包含轴承安装位、塔基结构与碟刹座，塔基适配标准卡式飞轮安装，碟刹座为六钉标准结构，可兼容160mm、180mm规格的碟刹盘片安装，花鼓两端轴档间距为100mm前开档规格，适配常规民用自行车前叉安装尺寸，花鼓壳体上的32个辐条孔采用错位排布设计，与轮圈侧的辐条孔位一一对应，为辐条交叉排布提供角度基础。

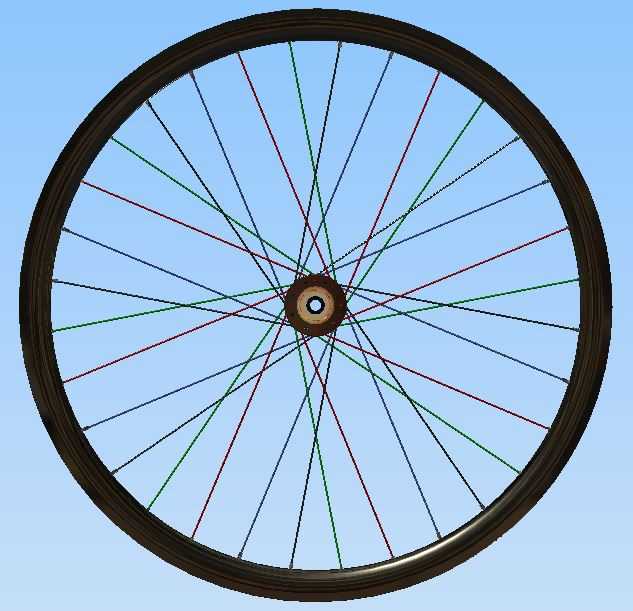

　　辐条采用3交叉排布方式，即每根辐条从花鼓孔位引出后，与另外三根辐条交叉后接入轮圈孔位，这种排布方式相比径向排布能够更好地传递花鼓输出的驱动扭矩，同时在承受垂直冲击时能够通过辐条的微量弹性变形吸收部分震动，提升骑行舒适性；建模过程中对每根辐条的长度进行了精准计算，结合花鼓法兰盘直径、轮圈辐条孔分布圆直径、交叉角度参数，确定单根辐条长度为292mm，辐条端部搭配标准铜质辐条帽，旋入轮圈辐条孔后可通过调整辐条帽的旋入深度调整辐条张力，保证轮圈整体的圆度与偏摆量控制在合理范围内。

　　从装配逻辑来看，轮组组装时需先将辐条按交叉规则穿入花鼓法兰孔，再依次将辐条帽穿入轮圈对应孔位，初步固定后通过调圈台逐根调整辐条张力，先调整轮圈的径向跳动，保证轮圈旋转时上下偏差不超过1mm，再调整侧向偏摆，保证左右偏差不超过0.5mm，最后统一调整所有辐条张力至120-140N区间，避免骑行过程中出现辐条松动、轮圈变形的问题。结构设计阶段还考虑了实际使用中的维护便利性，辐条采用标准14G规格，市场上替换件充足，花鼓轴承为标准深沟球轴承，磨损后可直接拆卸更换，轮圈刹车边预留了足够的磨损余量，正常使用情况下可支持3-5年的刹车摩擦损耗。

　　针对不同骑行场景的载荷差异，3交叉辐条结构在重载情况下能够将载荷均匀分散到所有辐条上，避免单根辐条受力过大出现断裂，相比2交叉结构拥有更好的抗冲击性能，相比4交叉结构则减少了辐条之间的摩擦接触，降低骑行过程中辐条异响的概率。建模过程中对所有配合面进行了公差匹配，花鼓轴芯与轴承内孔采用过渡配合，轴承外圈与花鼓壳体孔采用过盈配合，辐条与花鼓孔、辐条帽之间预留了足够的活动间隙，保证辐条在受力时能够有微量的角度调整空间，避免应力集中导致的辐条断裂。轮圈外侧的胎座设计了防滑纹路，避免轮胎充气后出现相对滑动，碟刹安装座的六个安装孔位置度公差控制在0.1mm以内，保证碟刹盘安装后不会出现偏摆，减少刹车时的抖动问题。
