带减震结构的一体化自行车车架设计

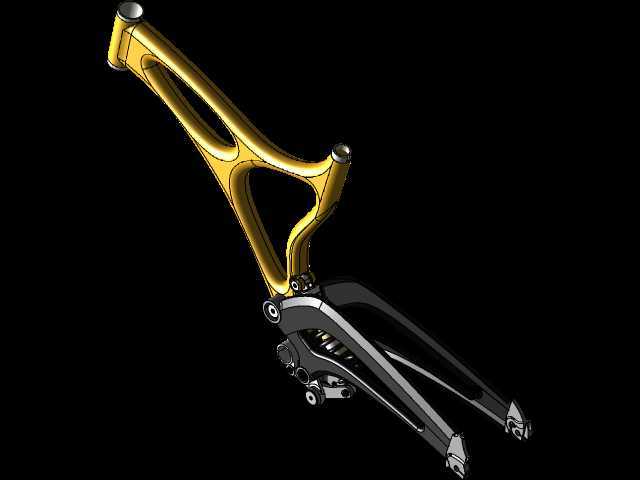

　　这款带后置减震结构的自行车车架，主要面向城市休闲骑行、轻度越野骑行场景使用，作为自行车的核心承载基体，承担着连接前后轮组、转向组件、传动系统、坐垫及脚踏部件的作用，骑行过程中所有来自路面的冲击载荷、骑行者的体重载荷以及传动系统的反作用力，都会先传递到车架结构上再完成分散消解。从结构设计逻辑来看，这款车架采用了一体化异形管梁的主结构设计，上管与立管采用流畅的弧形过渡造型，没有采用传统自行车车架的三角硬连接结构，在后轮连接位置专门设计了多连杆式的减震安装位，预留了螺旋弹簧减震器的安装空间，通过摇臂结构将后轮受到的竖向冲击转化为绕转轴的小幅转动，再由减震器吸收冲击能量，避免颠簸路面的震动直接传递到骑行者的上半身，大幅提升非铺装路面骑行的舒适度。

　　设计过程中首先要确定的是整车的安装边界尺寸，首先是头管位置的尺寸公差，这里需要匹配标准规格的碗组与前叉舵管，内径尺寸要适配常规28.6mm直径的前叉舵管，头管角度设置在71度左右，兼顾直路骑行的稳定性与转向的灵活性；中轴位置采用标准的压入式中轴安装位，宽度适配常规的山地车中轴规格，保证曲柄、牙盘组件能够顺利安装，不会出现链线偏移的问题；后叉末端的开档尺寸适配标准快拆后轮组的安装宽度，尾钩位置预留了变速器的安装螺孔，能够兼容主流的山地车变速套件。

　　主车架的管梁截面采用了变截面设计，在头管、中轴、后减震转轴这几个应力集中的位置，管梁壁厚做了加厚处理，截面形状采用类椭圆形的流线造型，相比传统圆形管梁，在相同重量下能够获得更高的侧向抗扭刚度，避免骑行发力时车架出现侧向形变造成功率损耗。后摇臂部分采用了分体式的双摇臂结构，两个摇臂通过转轴与主车架连接，摇臂上预留了碟刹卡钳的安装座，能够直接安装标准规格的碟刹制动组件，不需要额外加装转换座；减震器的上下安装点分别连接主车架的立管下部与后摇臂的中部位置，杠杆比经过调校，能够保证减震器在全行程范围内都能获得线性的阻尼反馈，不会出现初段过硬、末段打底的问题。在实际应用中，这款车架既可以用于组装城市通勤自行车，应对城市道路的井盖、减速带等小幅颠簸，也可以用于组装轻度越野的硬尾山地车，应对郊野的土路、碎石路等非铺装路面，相比传统无减震的硬尾车架，能够过滤掉80%以上的高频路面震动，降低长时间骑行的手腕、腰部疲劳感；相比全软尾的越野车架，这款车架的结构更简单，整体重量更轻，传动踩踏时的泄力感更小，兼顾了骑行效率与减震舒适性。

　　设计时还考虑了走线的布局空间，在管梁内侧预留了刹车线、变速线的走线路径，能够支持内走线安装，让整车外观更简洁，同时减少线管暴露在外造成的风化损耗；坐垫安装位置采用标准的坐杆夹结构，适配常规直径的坐杆，能够根据骑行者的身高灵活调整坐垫高度，覆盖165cm到185cm身高区间的骑行者使用需求。结构强度校核方面，针对头管位置的冲击载荷、中轴位置的踩踏载荷、后轴位置的跌落载荷都做了对应的结构加强，头管与上管、下管的连接位置做了平滑的圆弧过渡，避免应力集中造成的车架断裂问题；后减震转轴位置采用了镶嵌金属衬套的设计，减少长期转动造成的磨损，保证结构连接的长期可靠性。
