LQFP48封装贴片集成电路芯片结构

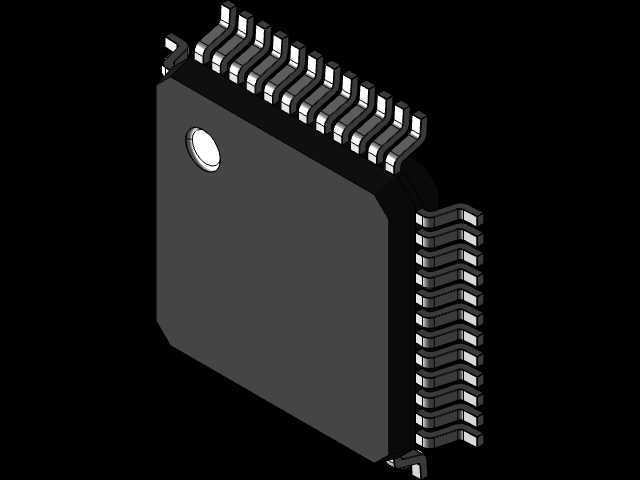

　　这类LQFP48封装的贴片芯片，是消费电子、工业控制板卡上极为常见的表面贴装半导体元器件，日常做PCB布局、SMT钢网设计、工装夹具开发时，经常需要用到精准的三维结构来做干涉校验，避免生产阶段出现贴装偏移、引脚共面度不达标导致的虚焊问题。从实际应用场景来看，这类封装的芯片覆盖了8位到32位的微控制器、接口转换芯片、电源管理芯片等品类，广泛用在电脑外设、工业采集模块、智能家居控制板上，因为引脚密度适中、焊接难度低，兼顾了手工焊接维修和高速SMT批量生产的需求，是中小规模集成电路最常用的封装形式之一。从结构设计逻辑来看，整个芯片的主体是环氧树脂塑封的本体，边角做了标准的45度倒角处理，其中一个角设置了圆形的定位标记，对应PCB丝印上的一号引脚位置，生产贴装时可以通过视觉识别这个标记快速纠正芯片角度，避免反向贴装导致的整板报废。本体四周引出的48个鸥翼形引脚，每一个引脚的成型角度、伸出长度、引脚间距都严格遵循行业通用的封装规范，引脚的共面度公差控制在0.1mm以内，确保回流焊过程中每个引脚都能和PCB焊盘充分接触，形成可靠的焊点。

　　做三维建模的时候，首先要确认塑封本体的外形边界，本体的厚度要匹配实际料厚，不能因为建模偏差导致后续做结构装配时，芯片和上方的屏蔽罩、散热片出现空间干涉，很多新手建模时容易忽略塑封本体底部的轻微脱模斜度，实际开注塑模或者做检测治具的时候，这部分斜度会直接影响定位精度。引脚部分的建模不能只做简单的拉伸，要还原鸥翼引脚的弯折弧度，引脚末端的焊脚平面要保证和安装基准面完全平行，这部分结构直接关系到SMT贴装的良率，如果建模时引脚弯折角度不对，后续做焊盘设计的时候就会出现焊盘尺寸和引脚不匹配的问题，容易引发桥连、虚焊等焊接缺陷。

　　从安装边界来看，这类芯片采用表面贴装工艺，不需要在PCB上做通孔，焊接时完全依靠焊盘上的锡膏固定，所以建模时要准确给出引脚外侧到本体的距离、引脚伸出本体的长度，方便PCB设计时预留足够的焊盘空间，同时在芯片周边预留出维修拆焊的操作空间，避免周边元件距离过近导致热风枪拆焊时损坏周边器件。另外塑封本体上的定位标记位置要准确，和一号引脚的对应关系不能出错，很多手工焊接的维修人员就是依靠这个标记来确认引脚方向，一旦标记位置偏移，很容易出现装反的问题。

　　在做整机结构设计时，这类芯片的上方如果要布置散热片或者屏蔽罩，需要根据芯片本体的高度预留足够的安全间隙，一般要预留0.2mm以上的间隙，避免装配时压到芯片本体导致内部晶圆损坏，同时如果芯片功耗较高，还要在模型中预留出导热垫的安装空间，确保导热垫可以充分接触芯片表面和散热结构，把工作时产生的热量及时传导出去。做SMT贴片机的吸嘴选型、飞达参数设置时，也需要用到芯片的三维尺寸，确认吸嘴可以平稳吸附芯片本体中心，不会因为吸附位置偏移导致贴装时角度偏差，同时确认芯片的厚度在贴片机的可处理范围内，避免出现吸嘴高度设置不当压碎芯片的问题。对于做测试治具的工程师来说，精准的芯片模型可以帮助设计顶针的位置，确保测试顶针可以准确接触到每个引脚的测试点，不会因为位置偏差导致测试误判，同时治具的定位槽尺寸可以完全匹配芯片本体的外形，测试时芯片可以快速放入定位槽，提升测试工序的效率。
