LQFP48引脚四方扁平电子封装结构

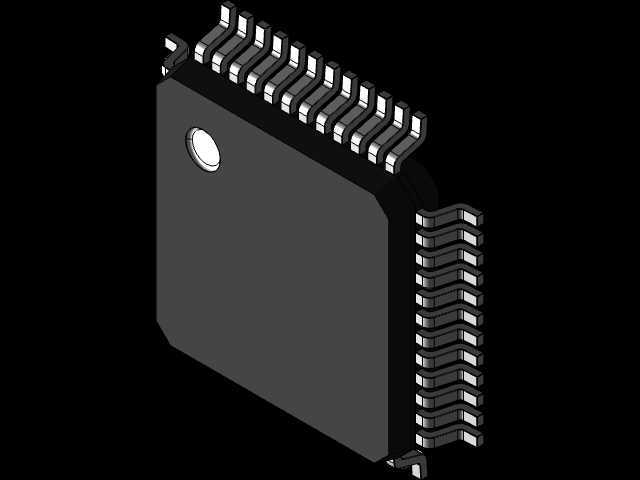

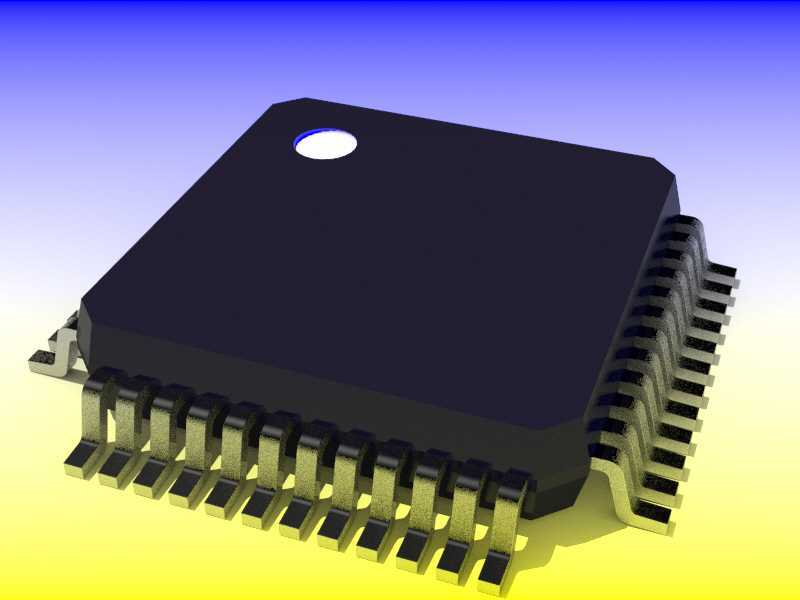

　　在消费电子、工业控制板卡、车载电控单元的PCB布局布线环节，LQFP48封装的元器件是板上密度较高的一类表贴器件，这类封装的三维建模精度直接影响后续PCB封装库校验、钢网开孔设计、装配干涉检查的准确性，不少刚接触板级结构设计的工程师容易忽略封装本体与引脚的尺寸公差，导致回流焊后出现引脚虚焊、本体与周边器件干涉的问题。这款LQFP48封装采用低调四方扁平结构，本体尺寸控制在7x7mm，引脚间距为0.5mm，属于细间距表贴封装范畴，建模时首先要明确引脚的成型角度与共面度要求，实际生产中引脚的共面度公差不能超过0.1mm，否则过回流焊时部分引脚无法充分接触焊锡膏，直接影响焊接良率。从结构设计逻辑来看，这类封装的本体边角做了微小的倒角处理，避免生产转运过程中边角崩裂，本体一角的圆形标记是引脚1的定位标识，建模时这个标识的位置必须严格对应引脚排布顺序，否则后续生成PCB封装时会出现引脚定义错位的问题，直接导致整板功能失效。引脚部分采用鸥翼型成型结构，这种结构的优势在于能够吸收PCB与元器件本体之间的热膨胀系数差，在温度循环测试中减少引脚焊点的应力集中，相比直插封装，鸥翼型引脚的表贴安装方式能够大幅缩小板上占用面积，提升单板的器件集成度。

　　在实际安装边界设计上，需要注意封装本体下方的空间预留，不少设计会在LQFP封装本体下方布置过孔或者丝印标记，若本体与PCB之间的间隙预留不足，过孔的焊锡凸起会顶起元器件本体，导致引脚浮高；同时引脚外侧需要预留至少0.3mm的工艺边，方便自动贴片机的吸嘴取料以及AOI检测设备的镜头识别引脚焊接状态。建模过程中，引脚的厚度、弯折半径都需要按照实际物料的规格书参数设置，不能随意简化弯折结构，否则在做装配仿真时，无法准确模拟引脚与焊盘的接触状态，也无法校验钢网开孔与引脚的匹配度——0.5mm间距的引脚对应的钢网开孔厚度通常选择0.12mm，开孔宽度需要比引脚宽度小0.05mm，防止相邻引脚之间出现锡珠连锡。

　　在工业控制类板卡的应用场景中，这类封装的元器件通常布置在板卡的核心功能区，周边会搭配去耦电容、限流电阻等外围器件，建模时准确还原封装的外形尺寸，能够帮助结构工程师在板卡堆叠设计时提前规避与外壳、散热片、连接器等结构件的干涉，比如不少紧凑型工业模块的外壳内壁与板上最高器件的间隙只有0.2mm，若封装模型的本体高度设置存在偏差，组装时就会出现外壳压坏元器件的问题。另外，这类封装的引脚共面度在建模时可以通过参数化设置实现公差仿真，模拟不同共面度偏差下的引脚与焊盘贴合状态，帮助工艺工程师提前优化回流焊的温度曲线，针对引脚变形的物料调整预热区的温度梯度，减少焊接缺陷的产生。

　　不同于BGA类隐藏引脚的封装，LQFP的引脚全部外露，建模时需要准确还原每个引脚的位置度公差，实际生产中引脚的位置度偏差不能超过0.08mm，否则会出现引脚偏移焊盘的问题，尤其是在无铅焊接工艺下，焊锡的润湿张力比有铅工艺小，引脚偏移后无法通过焊锡的表面张力自动回正，对封装尺寸的精度要求更高。在做整机的振动仿真时，准确的封装模型也能帮助仿真工程师计算元器件本体在振动工况下的重心偏移，评估引脚焊点的疲劳寿命，若模型过度简化，忽略引脚的实际截面形状与弯折结构，仿真得到的焊点应力结果会与实际情况存在较大偏差，无法为可靠性设计提供有效参考。
