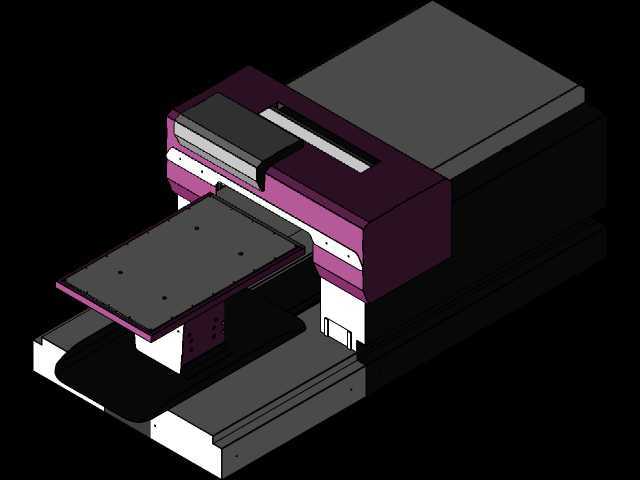

基于A3照片打印机改造的T恤直喷打印设备

在服装定制小批量生产场景中，传统丝网印刷存在制版周期长、小单成本高的痛点，而基于成熟照片打印架构改造的T恤直喷设备，刚好填补了单件至数十件量级定制订单的设备空白。这套设备的核心设计逻辑，是复用市面上保有量极大的A3幅面压电式照片打印机的成熟核心组件，无需重新开发打印头控制、墨路供给等已经过市场长期验证的模块，仅针对T恤打印的承载需求做结构适配改造，大幅降低了非标设备的开发验证周期与制造成本。

从运动传递链路来看，设备保留了原照片打印机的送纸驱动电机与位置编码器组件，这两个部件是原设备实现走纸精度控制的核心，编码器的分辨率足以满足T恤印花的像素对位要求，无需额外更换更高规格的检测元件。设计中新增的减速器模块，核心作用是将原送纸机构的旋转输出运动，转换为打印工作台的水平线性往复运动，这里的传动比匹配经过反复校核：既要保证工作台的移动速度匹配压电打印头的喷墨触发频率，避免出现印品拉伸、重影问题，也要保证运动过程的加速度曲线平滑，防止工作台面上放置的T恤面料出现移位、褶皱。

设备的工作台部分做了针对性的结构设计，台面上预留的定位孔用于安装面料固定夹具，可适配不同厚度的纯棉、涤棉T恤面料，放置面料时只需将T恤平铺在台面上，通过夹具固定衣身边缘，即可保证打印过程中面料与打印头的间距保持恒定。工作台的行程边界严格匹配A3幅面的打印范围，最大可支持幅面接近A3尺寸的T恤印花作业，覆盖常规T恤前胸、后背的全幅印花需求，不会出现打印幅面不足的问题。设备的整体安装边界参考原A3照片打印机的占地尺寸做了适配，宽度方向保留原设备的墨路、控制板安装空间，进深方向仅因工作台的伸出结构做了小幅延伸，可直接放置在常规工作台面上使用，无需额外做设备基础加固，适合小型服装定制门店、文创工作室的现场作业场景。

在结构防护设计上，设备的外壳覆盖件沿用原设备的模块化拼接思路，打印头运动区域做了半封闭防护，避免打印过程中墨雾飞溅污染周边环境，同时预留了墨路维护的操作窗口，日常做打印头保湿、清洁维护时无需完全拆解外壳。设备的走线全部沿机身内部的走线槽布置，运动部件的走线做了拖链防护，避免工作台往复运动过程中出现线缆磨损、拉扯断裂的问题。从实际使用的适配性来看，这套改造结构不需要对原打印机的控制电路做修改，仅需调整工作台的初始位置限位，即可沿用原设备的打印驱动程序，操作人员不需要重新学习复杂的设备操作逻辑，有常规照片打印机使用经验的人员经过简单培训即可上手操作。

针对T恤打印的面料承载特性，工作台的平面度做了严格的公差控制，整个打印幅面范围内的平面度误差控制在0.2mm以内，保证打印头与面料的间距全程一致，避免出现局部打印模糊、飞墨的问题。传动部分的导向组件选用低摩擦的线性导轨，配合减速器的消隙结构，工作台往复运动的反向间隙控制在0.1mm以内，可满足多色套印的对位精度要求，即使是精细的照片级图案印花，也能保证图案边缘清晰、色彩对位准确。设备的墨路系统完全保留原压电打印机的供墨结构，可兼容常规的纺织直喷墨水，不需要额外更换墨路组件，降低了后期的使用耗材成本。
