桌面级FDM熔融沉积成型3D打印设备

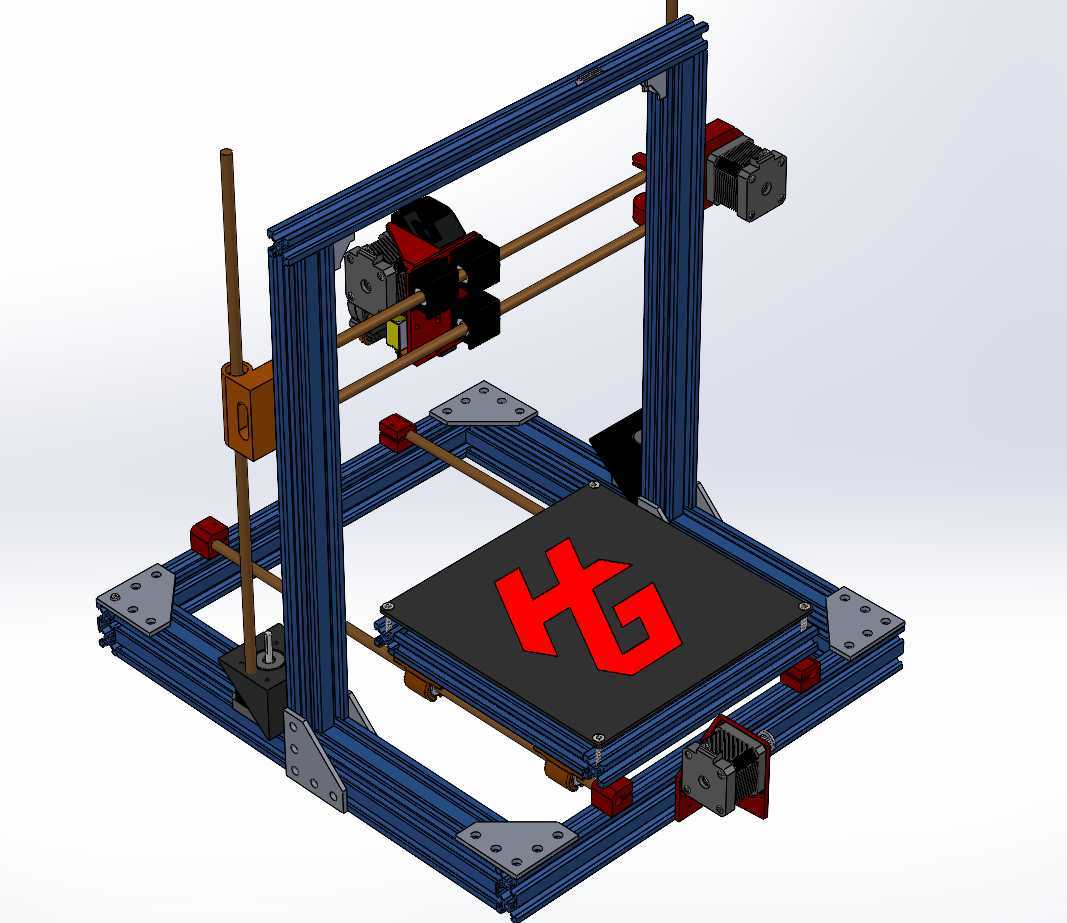

　　这款桌面级FDM设备的结构设计，首先围绕个人工作室、创客空间、中小学创新实验室这类小空间使用场景做了边界约束，整体框架采用标准工业铝型材拼接，安装时无需定制焊接工装，所有连接点位都采用角码加T型螺栓的固定方式，后期维护更换型材时不需要整体拆解设备，单根型材的替换操作可在十分钟内完成。设备的成型平台采用方形冷轧钢板作为基底，表面贴覆磨砂聚酰亚胺贴膜，打印PLA、PETG这类常用耗材时，不需要额外涂抹固体胶或者美纹纸就能保证首层附着，平台调平结构采用四个角点的手拧弹簧螺母，配合Z轴端部的限位开关，初次调平后连续打印100小时以上也不会出现平台偏移的问题。

　　X轴运动组件采用双光轴导轨搭配同步带传动，打印头组件集成了挤出轮、加热块、散热风扇三个核心模块，挤出轮的齿形经过优化，送料时不会出现耗材打滑或者啃料的问题，加热块最高支持260摄氏度的工作温度，可兼容PLA、ABS、PETG、TPU等多种常用3D打印耗材，散热风扇采用径向出风设计，能精准对准打印件的刚挤出层，避免打印悬空结构时出现垂丝或者塌边的问题。Y轴运动组件直接集成在成型平台下方，同样采用双光轴导轨加同步带的传动结构，运动行程和X轴匹配，保证整个成型区域内的运动精度一致，Z轴采用单根T型丝杆搭配双光轴导向的结构，丝杆的导程选择4mm规格，既保证了层厚调节的精度，也不会因为导程过小导致打印速度过慢。

　　设备的电控组件全部安装在框架底部的横梁位置，预留了标准的步进电机驱动、加热头、热床、限位开关的接线端口，后期如果要升级自动调平传感器、断料检测模块，不需要重新走线，直接在预留端口插接即可。从安装边界来看，设备整体占地尺寸控制在400mm见方的桌面空间内，不需要额外的落地支架，普通的办公桌、实验台都能放置，设备运行时的噪音控制在50分贝以内，在办公室或者教室内使用不会产生明显的噪音干扰。实际使用场景中，这款设备既可以用来制作产品设计阶段的手板验证件，也能打印创客项目的结构零件，还可以满足教学场景下的学生创新实践需求，打印尺寸精度可以控制在0.1mm以内，能够满足绝大多数民用场景的零件制作需求。

　　设计过程中特意简化了非必要的复杂结构，所有易损件都采用标准件，比如同步带、直线轴承、挤出轮这些部件，都可以在常规五金渠道采购到替换件，不需要依赖原厂的专属配件，大幅降低了设备的后期使用成本。框架的角部连接采用加厚角码，比普通的塑料角码连接强度高3倍以上，即使设备在搬运过程中出现轻微磕碰，也不会出现框架变形的问题，打印头的走线采用拖链结构，避免长期往复运动导致线缆弯折断裂，拖链的弯曲半径经过计算，不会在运动过程中和框架其他部件产生干涉。成型平台的调平螺母下方加装了硅胶减震垫，打印过程中平台的微小震动会被减震垫吸收，避免因为震动导致打印层纹变粗或者打印件移位。设备的进料口设置在打印头组件的侧上方，耗材盘可以直接挂在框架后侧的挂杆上，不需要额外放置耗材架，进一步节省了设备的占用空间，挂杆采用可拆装设计，不需要使用时可以直接拆下收纳。
