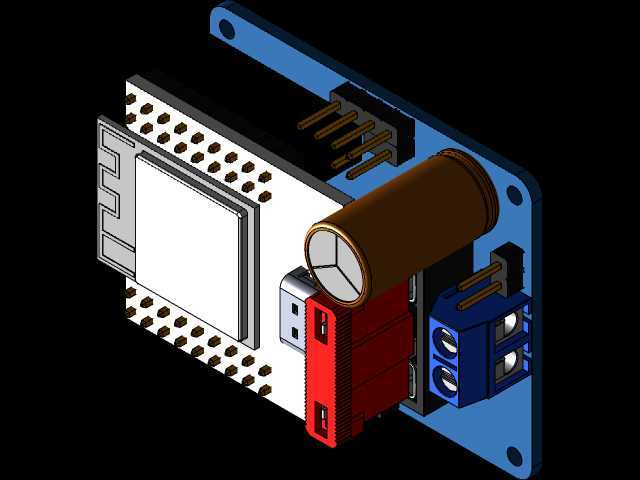

QuinLED Dig Uno V3.1r2控制板机械结构

做LED智能调光控制项目的结构工程师都清楚，控制板的机械空间建模精度，直接决定了整机组装的良率与后期运维的便利性，这款QuinLED Dig Uno控制板的三维模型，完全围绕实际装机的空间约束搭建，没有做任何理想化的结构简化。从实际应用场景来看，这类控制板多用于小型智能照明设备的内置驱动、桌面DIY灯光系统的主控单元、展柜局部照明的调光模块，安装空间往往非常局促，多数时候需要塞进灯具的预留腔体内，或是固定在狭窄的设备走线槽旁，因此模型对板上所有外接元件的突出高度、接插件的插拔预留空间都做了1:1还原，不会出现建模时忽略元件高度导致装机时与外壳干涉的问题。

从功能特性对应的结构设计来看，板载的大尺寸电解电容是整板高度最高的元件，建模时严格按照实物的直径、高度、引脚间距还原，同时预留了电容本体与周边接插件的安全间隙，避免组装时电容歪斜触碰相邻的接线端子；板侧的红色接线端子用于直流电源输入，模型还原了端子的螺丝孔深度、压线口的开口尺寸，以及端子突出板边的距离，方便结构设计时预留接线操作空间，不会出现外壳挡住接线口无法拧螺丝的问题；另一侧的蓝色端子是LED输出通道，建模时同样还原了端子的插拔方向与引脚伸出长度，方便对接LED灯条的接插件时计算走线弯曲半径。板载的USB接口用于固件烧录与参数调试，模型还原了接口的沉板深度与开口尺寸，设计外壳时可以直接参考模型开出对应的USB避让口，不需要反复打样调整开口位置。

设计思路上，这款模型没有只绘制PCB板的轮廓，而是把所有板载元件的外形、安装位置、突出尺寸都做了精确还原，包括ESP32模组的屏蔽罩高度、排针的伸出长度、板上固定孔的位置与沉头深度，甚至连板边的安装孔倒角都做了还原。固定孔采用标准的M3螺丝安装尺寸，孔位距离板边的距离符合通用小型控制板的安装规范，可以直接适配市面上常见的PCB安装柱，不需要额外定制固定件。从安装边界来看，整板的长宽尺寸严格按照实物还原，板上最高元件的顶面到PCB底面的距离是整板的最大安装高度，设计外壳内腔时只需要在这个高度基础上预留0.5mm的安全间隙即可，不需要额外给元件预留多余空间；板边所有接插件的外侧到板边的距离都做了精确标注，设计设备内部的安装槽时，可以直接根据这些尺寸确定槽位的宽度与深度，避免接插件与槽壁碰撞。

很多工程师做控制板配套结构时，往往只拿到PCB的2D轮廓图，忽略板上元件的实际高度，导致打样后出现元件顶壳、接插件无法插拔、固定柱与元件干涉等问题，这款模型完全规避了这些痛点，所有结构尺寸都与实物一致，不管是做灯具外壳设计、设备内部安装支架设计，还是做整机组装的干涉检查，都可以直接调用模型进行装配验证，不需要反复测量实物调整尺寸。对于做WLED灯光系统DIY的用户来说，也可以参考这个模型设计定制化的安装外壳，把控制板完美嵌入到自己的DIY项目中，不需要担心尺寸不匹配的问题。模型中对PCB板的厚度也做了准确还原，采用标准1.6mm板厚，符合常规PCB的加工规范，安装时搭配常用的尼龙隔离柱就可以稳定固定，不会出现板厚不匹配导致固定柱松动的问题。板上的排针布局也完全按照实物还原，如果需要外接扩展模块，也可以直接在模型中对接扩展板的模型，提前验证扩展模块安装后的整体高度与空间占用，避免扩展模块与周边结构干涉。
