RJ45以太网接口直通式接线分线模块

　　在弱电布线、工业以太网调试、嵌入式设备测试场景中，经常会遇到RJ45接口线缆需要快速分接、信号引出测试的需求，常规做法是剥开网线外皮逐芯接线，不仅效率低下，还容易出现线序接错、屏蔽层破坏导致信号干扰的问题，这款RJ45直通分线模块就是针对这类场景设计的转接构件。从结构上看，模块采用板载集成设计，主体为黑色PCB基材，两侧预留带金属衬套的安装孔，可直接通过M3螺丝固定在设备面板、DIN导轨转接板或者测试工装台面上，安装孔位的间距匹配常规弱电面板的通用开孔尺寸，不需要额外定制安装支架，能直接适配现有布线场景的安装边界。

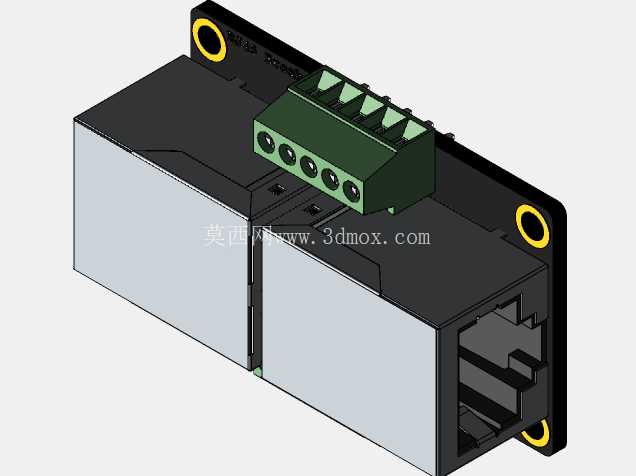

　　模块一侧集成标准RJ45母座，引脚定义完全遵循T568B通用线序，可直接插入标准水晶头，不需要做线序调整；另一侧对应引出5位螺钉式接线端子，端子的引脚与RJ45接口的核心信号引脚一一对应，拧紧端子螺丝即可完成线缆压接，不需要焊接，现场布线时只用普通螺丝刀就能完成接线作业，大幅降低现场施工的工具要求。设计过程中充分考虑了信号传输的稳定性，PCB上的走线严格按照差分信号规则做等长处理，以太网信号对应的线对走线间距保持一致，避免线间串扰，同时RJ45母座的金属屏蔽壳直接与PCB上的接地覆铜连通，接线端子侧预留接地引脚，可直接接入现场屏蔽地，降低工业现场强电磁干扰对以太网信号的影响。

　　模块的整体外形紧凑，厚度控制在常规接插件的尺寸范围内，不会突出面板过多，在高密度布线的机柜中也不会和相邻接口产生干涉；两侧的安装孔做了沉台设计，螺丝锁紧后螺丝头不会突出模块表面，避免刮擦相邻线缆。实际使用时，这类分线模块可用于设备调试阶段的信号测点引出，不需要剪断原有网线，直接将模块串接在网线链路中，就能通过接线端子引出信号接示波器、信号分析仪做链路质量测试；也可用于老旧设备的以太网接口改造，部分老旧工业设备没有预留标准RJ45接口，可通过端子侧直接接入设备内部的以太网信号引脚，外侧转出标准RJ45接口，直接对接通用网线，不需要定制专用线缆；在弱电综合布线场景中，遇到短距离需要分接以太网信号的点位，不需要压接水晶头，直接将网线芯线接入端子侧就能完成链路对接，降低现场施工的技术门槛。

　　模块上的接线端子采用绿色阻燃塑壳，螺钉做了镀锌防锈处理，多次拧动也不会出现滑牙问题，端子的压线片做了防滑纹路，压接多股软线时也能夹紧线芯，避免出现接触不良导致的链路丢包问题。PCB基材采用常规FR-4材质，厚度1.6mm，覆铜厚度满足百兆、千兆以太网的信号载流要求，长时间运行不会出现信号衰减超标的问题。RJ45母座采用带弹片的标准接口，水晶头插入后卡扣卡紧，不会因为线缆拉扯出现接口松脱，母座的引脚做了沉金处理，多次插拔也不会出现接触氧化的问题，满足工业场景下频繁调试插拔的使用需求。
