高精度桌面级FDM3D打印机整机结构数模

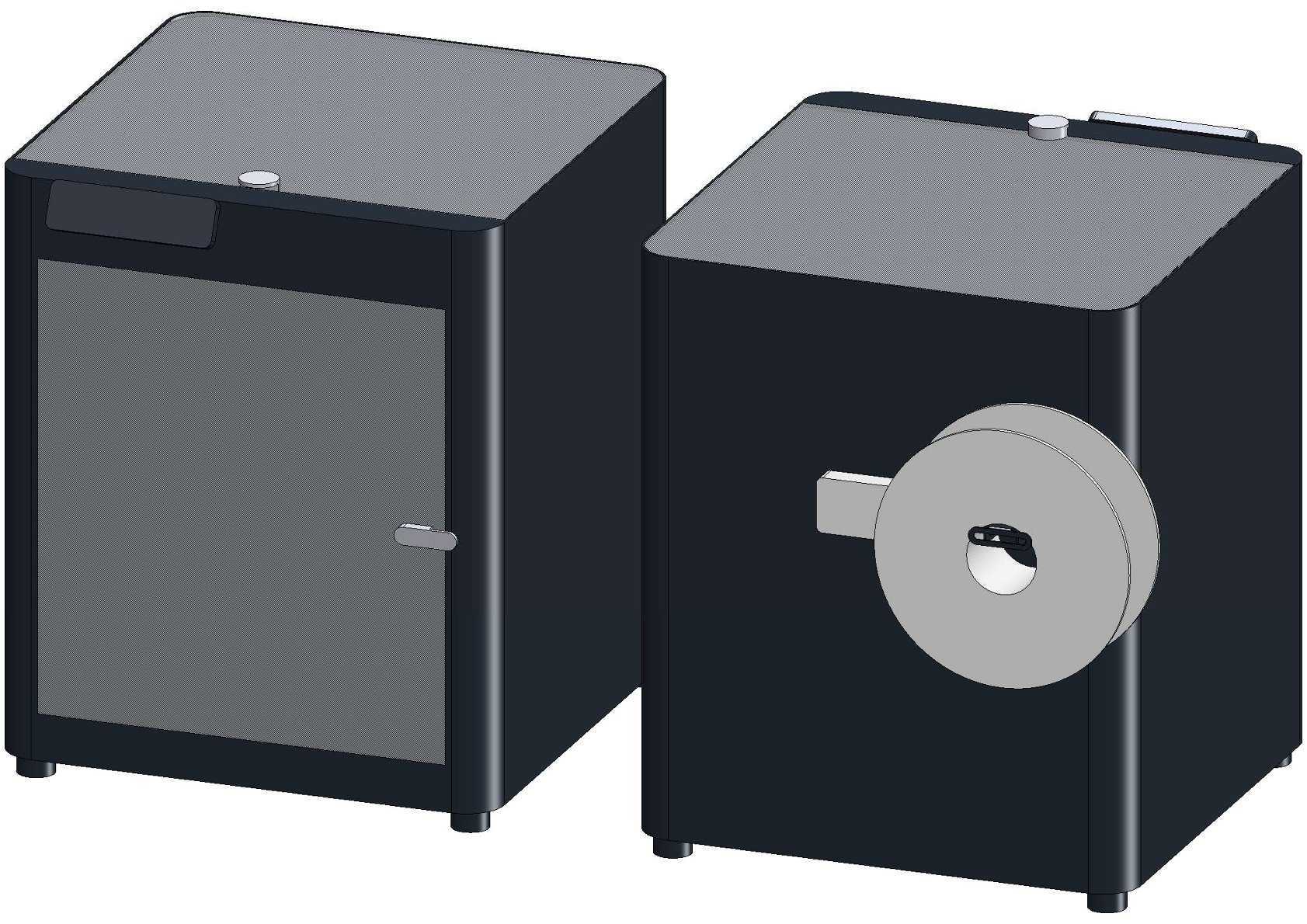

　　本次呈现的是桌面级熔融沉积成型3D打印机的整机三维数模，建模精度控制在1mm公差范围内，完整还原了设备从外防护到核心功能模块的全部结构细节，可直接用于增材制造实验室设备布局仿真、打印工艺适配验证、配套辅具设计开发等实际工程场景。从结构布局来看，设备采用封闭式立方舱体设计，整机外轮廓规整，底部设置四个可调式支撑脚，可在不平整的工作台面完成调平校准，安装时仅需预留后侧150mm、左右侧各100mm的散热与操作空间，即可满足日常运维、耗材更换的操作需求，适配多数高校创客空间、中小批量手板加工工坊、企业研发部打样工位的桌面摆放要求。

　　设备前侧设置带观察窗的密封舱门，观察窗采用高透耐温材质，既可以实时观察舱内打印作业状态，也能配合舱体密封结构维持腔体内温度稳定，减少ABS、PC等易翘曲耗材打印过程中的形变风险；舱门侧边设置内嵌式拉手，开合行程经过限位设计，开启后不会占用过多前方操作空间，避免与桌面其他工具、待加工工件产生干涉。设备后侧集成了耗材进料机构与外置料架安装位，进料端采用双齿轮挤出结构的安装接口，可适配1.75mm直径的各类主流FDM耗材，进料通道做了顺滑过渡处理，减少耗材送进过程中的阻力，避免断料、送料打滑等常见问题；机身顶部设置触控操作屏与状态指示灯的安装位，操作高度符合人体站立操作的舒适区间，无需弯腰即可完成参数调整、打印任务启停等操作。核心成型舱内部，预留了热床安装、运动导轨排布、自动调平传感器安装的全部结构接口，XY轴运动采用CoreXY结构的安装布局，相比传统十字轴结构拥有更高的运动刚性与更快的打印速度，运动模组的安装基准面在建模时做了公差配合还原，可直接用于运动部件的装配干涉检查；Z轴采用双丝杆传动的安装位设计，配合线性导轨导向，可保证热床升降过程中的平面度，避免层纹偏移、层高不均等打印缺陷。

　　设备右侧外置的是耗材干燥与自动供料模块的配套结构，该模块可实现多色打印的耗材切换与持续干燥供料，模块与主机的连接接口做了快拆式结构设计，无需工具即可完成拆装，方便用户根据打印需求选择单料打印或多色打印配置；模块内部预留了料卷放置位、湿度传感器安装位、加热干燥组件的安装空间，可保证耗材在打印过程中持续处于干燥状态，避免耗材吸湿导致的打印件气泡、层间结合力差等问题。从设计思路来看，整机结构优先考虑了日常运维的便捷性，所有易损件的安装位置都预留了足够的操作空间，比如喷嘴更换、喉管清理、皮带张紧等常规维护操作，无需完全拆解机身即可完成；外防护壳采用拼接式结构设计，各板块之间通过卡扣与少量螺丝固定，拆解后可快速完成内部线路、运动部件的检修。

　　设备的散热系统做了分区域设计，主板、电源等发热部件设置独立的散热风道，与成型舱的保温风道完全隔离，既保证电子元器件工作在合适的温度区间，也不会破坏成型舱内的温度场稳定；机身底部设置进风滤网安装位，可过滤进入舱内的空气粉尘，减少打印过程中灰尘附着在打印件表面的问题，提升成型件表面质量。对于三维建模从业者而言，该数模可作为桌面级增材设备结构设计的参考基准，可直接提取设备的安装接口尺寸、操作空间边界、运动行程参数，用于配套的打印夹具、耗材收纳架、设备防尘罩等周边辅具的设计开发；对于实验室、工坊的场地规划人员，可直接将该数模导入场地布局仿真软件，模拟设备摆放位置、操作通道预留、水电接口排布，提前规避布局不合理导致的操作不便问题。数模中所有结构的配合公差都按照实际量产设备的装配要求做了还原，不存在结构干涉、安装位错位等问题，可直接用于装配仿真、运动干涉检查等工程验证环节，无需额外做大量的结构修正。
