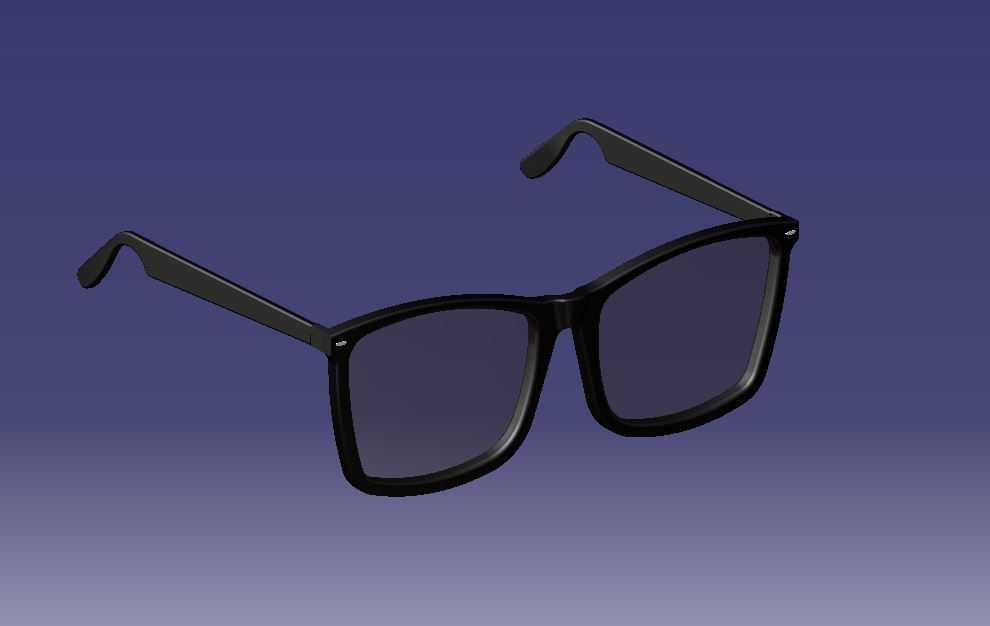

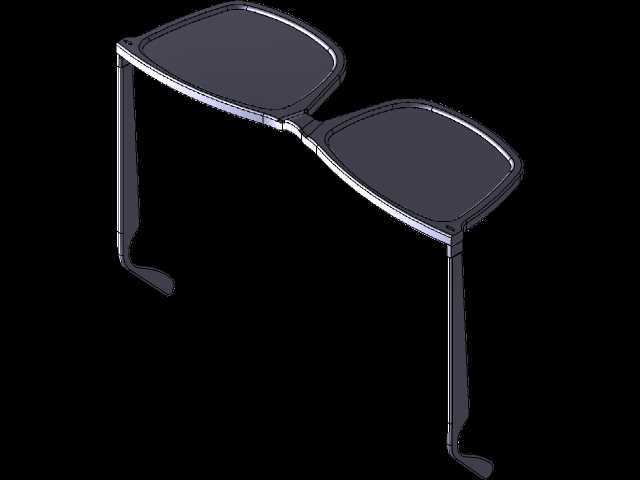

黑框板材款雷朋太阳镜精细三维结构

　　镜腿部分采用了分段式的曲率设计，靠近镜框铰链的位置做了15度的外张角，适配多数人脸的颞部宽度，镜腿中段贴合耳上轮廓的位置做了向下12度的弯曲弧度，末端做了圆润的收头处理，佩戴时镜腿不会对耳后皮肤产生压迫点，长时间佩戴也不会出现明显的压痕。铰链位置采用了常规的三齿铰链结构，建模时预留了0.1mm的装配间隙，保证镜腿开合时的顺畅度，同时不会出现框量过大导致的镜腿松动问题，铰链的固定桩嵌入镜框内部3mm，保证连接强度，日常摘戴时反复开合也不会出现桩头断裂的问题。这款黑框太阳镜的三维建模，完全围绕日常佩戴的实际使用场景展开结构设计，首先要考虑的就是日常佩戴时的面部贴合度，镜架整体采用方正大框的廓形，镜框边缘做了1.2mm的圆角过渡处理，既避免了直角边缘对面部皮肤的剐蹭，也能在装配镜片时预留足够的嵌合余量，镜片槽的深度控制在1.8mm，槽宽匹配2mm厚度的染色镜片，装配后镜片边缘不会突出镜框表面，同时也不会因为槽深过大导致镜片受压产生内应力，避免日常使用中镜片出现崩边的问题。从结构设计的角度来说，这类穿戴类产品的建模，核心要平衡外观质感和实际佩戴的实用性，镜框的整体宽度控制在145mm，单片镜片的宽度为52mm，鼻梁位置的中梁宽度为18mm，镜腿的总长度为148mm，这些尺寸都是参考了主流成人款太阳镜的适配尺寸，能够覆盖绝大多数成年用户的面部尺寸需求。鼻托位置和镜框采用一体化的板材结构，没有做独立的金属鼻托支架，一方面是简化了整体结构，减少了装配零件数量，另一方面一体化鼻托的弧度贴合鼻梁两侧的轮廓，佩戴时的受力面积更大，不会像小尺寸金属鼻托那样在鼻梁上留下明显的压痕。

　　建模过程中对镜架的壁厚做了统一控制，镜框主体的壁厚为2.5mm，既保证了整体结构强度，不会因为轻微挤压就出现变形断裂，也不会因为壁厚过大导致整体重量超标，整副镜架的重量控制在28g左右，佩戴时不会对鼻梁产生过大的压迫感。镜片部分采用了略带弧度的曲面设计，而不是平面结构，一方面曲面镜片能够更好地贴合面部轮廓，阻挡侧面入射的光线，提升遮阳的实际效果，另一方面曲面结构的镜片抗冲击性能更好，日常使用中如果受到轻微的外力碰撞，不容易出现碎裂的问题。镜腿的表面做了哑光的质感处理，和镜框的质感保持统一，没有多余的装饰结构，整体线条简洁流畅，建模时所有的过渡曲面都做了G2连续处理，不会出现明显的棱线或者曲面折痕，渲染出来的效果和实物的质感高度一致。

　　在实际的行业应用中，这类眼镜产品的三维模型一方面可以用于产品开模前的结构验证，检查各个部件之间的装配干涉问题，提前调整壁厚、铰链位置、曲率弧度等参数，减少开模后的试错成本；另一方面也可以用于产品的外观渲染，做电商展示或者产品宣传的素材使用，不需要提前制作实物样品就能得到逼真的展示效果。设计过程中也充分考虑了不同使用场景的需求，比如日常通勤佩戴时，镜框的高度控制在45mm，能够覆盖正常视野范围，不会因为镜框过高遮挡视线，也不会因为镜框过低导致上方的光线漏入影响遮阳效果；镜腿的末端做了轻微的加宽处理，佩戴时如果搭配头盔或者帽子，镜腿也不会因为挤压出现明显的移位。

　　整个模型的结构拆分清晰，镜框、镜片、左右镜腿、铰链都做了独立的结构分层，后续如果需要做结构修改，比如调整镜片颜色、更换镜腿的表面纹理、调整镜框的尺寸大小，都可以直接在对应部件上修改参数，不需要重新搭建整体模型，能够大幅提升后续设计迭代的效率。对于结构设计从业者来说，这类穿戴类产品的建模难点不在于复杂的机械结构，而在于对曲面流畅度的把控，以及对人体佩戴适配性的尺寸把握，每一处曲率、每一个尺寸的调整，都直接影响最终产品的佩戴体验和外观质感，建模时不能只追求外观上的好看，还要结合实际使用中的受力情况、装配需求、佩戴舒适度来综合调整参数，才能做出既符合外观审美，又具备实用价值的产品模型。
