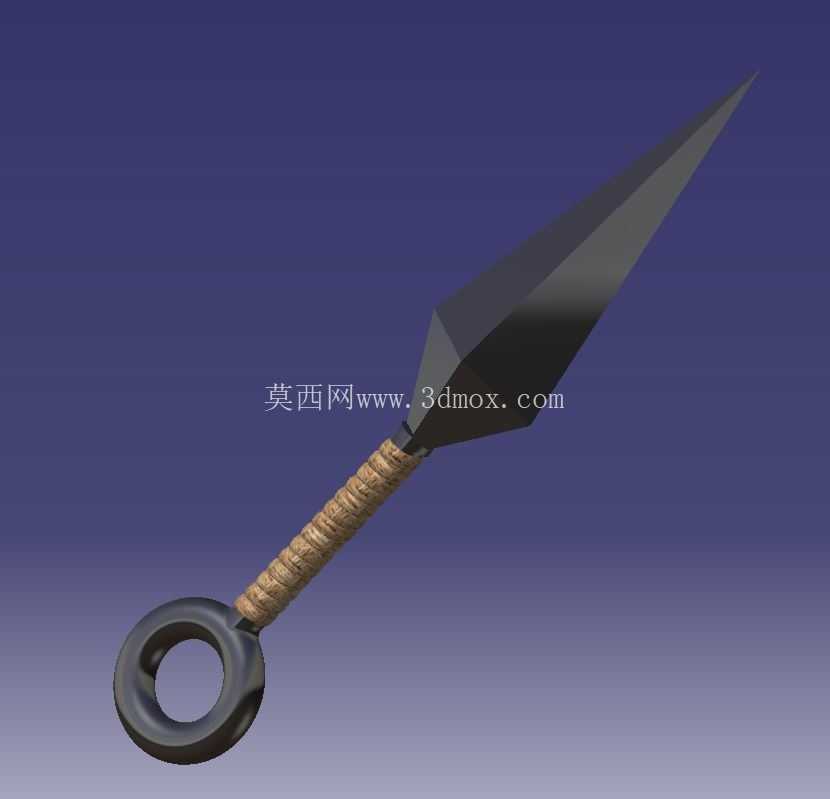

忍者投掷苦无金属结构三维数模

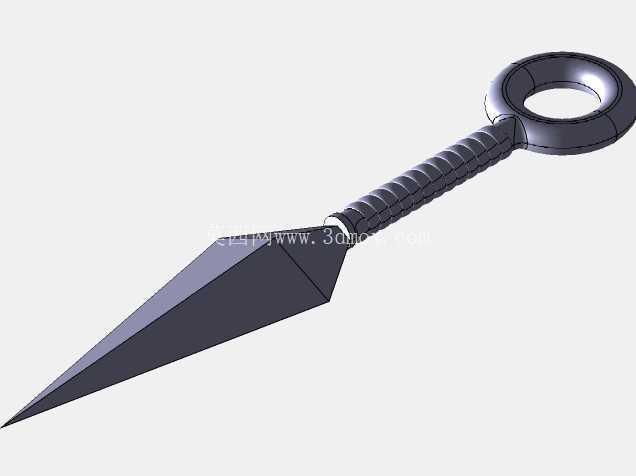

　　握柄部分没有做一体化金属结构，而是设计了等距的环形凹槽，用来缠绕防滑绑绳，凹槽的深度控制在1.2mm，既能够卡住绑绳防止使用时滑动，又不会因为凹槽过深削弱握柄金属芯的结构强度，绑绳缠绕完成后整体握径控制在22mm，符合成年人单手握持的舒适尺寸，投掷时手指能够完全贴合握柄，不会出现打滑脱手的情况。尾端的圆环是整个结构里很容易被忽略的设计点，圆环的内径设置为18mm，既能够穿过手指做快速抽拔，也可以穿系挂绳方便携行，圆环和握柄的衔接处做了大圆角过渡，没有尖锐的应力集中角，避免挂拽时出现连接断裂的情况。这款苦无的三维结构设计，首先要从实际使用的受力逻辑出发，刃部采用多面棱体切削构型，并非为了视觉上的锐利感刻意做薄刃，而是在投掷冲击硬质目标时，棱边结构能够分散接触瞬间的应力，避免刃尖崩缺。整个刃部从尖端到握柄衔接处做了连续的截面渐变，最尖端的截面收窄到足够刺入目标的同时，靠近握柄的根部做了加厚处理，这个位置是整个构件受力最大的区域，投掷时的冲击力、刺入后的侧向掰动载荷都会集中在此，加厚的实体结构能避免根部断裂。

　　从应用场景来看，这类结构的苦无除了作为影视道具、cosplay装备的实体加工参考，也可以作为户外应急工具的结构原型，调整刃部角度和材质后，能够满足户外穿刺、破拆的使用需求。建模过程中，刃部的多个平面需要保证相邻面的夹角一致，不然渲染和实际加工时会出现棱线歪斜的问题，每个切削面的拔模角度都控制在3度，要是后续做金属压铸或者注塑复刻，能够顺利脱模，不需要额外做后期修型。握柄的环形凹槽采用圆周阵列特征生成，保证每个凹槽的间距、深度完全一致，绑绳缠绕后不会出现局部凸起硌手的问题。

　　尾环的位置和握柄保持同轴度，整个构件的重心落在刃部靠近握柄三分之一的位置，这个重心位置是经过反复调整的，投掷出去后能够保证刃尖朝前稳定飞行，不会出现空中翻滚导致无法命中目标的情况。整个模型没有多余的装饰性特征，所有结构都服务于实际使用的功能需求，没有为了视觉效果添加无意义的刻线或者凹凸结构，不管是做3D打印的实体样件，还是做数控加工的金属成品，都能够直接提取特征生成加工路径，不需要额外做模型修复。在尺寸边界上，整个苦无的总长度控制在180mm，刃部长度占总长度的60%，握柄占32%，尾环占8%，这个比例既不会因为整体过长导致携行不便，也不会因为过短导致握持时发力不足。

　　刃部最宽处的宽度为28mm，从最宽处到尖端做线性收窄，保证飞行时的风阻最小，尾环的外径为28mm，和刃部最宽处尺寸一致，整个构件放在平面上时能够保持平稳，不会出现一侧翘起的情况。建模时所有的棱边除了切削刃位置，都做了0.3mm的圆角处理，避免加工完成后出现锋利的毛边划伤使用者，绑绳缠绕区域的凹槽边缘也做了小圆角，不会磨损绑绳纤维，延长绑绳的使用寿命。从结构强度验证的角度，整个构件采用均匀壁厚的实体设计，没有内部空心结构，要是采用不锈钢材质加工，整体重量控制在150g左右，这个重量投掷时的动能足够，长时间握持也不会出现手部疲劳的情况。
