BAJA全地形车座椅钣金支撑构件

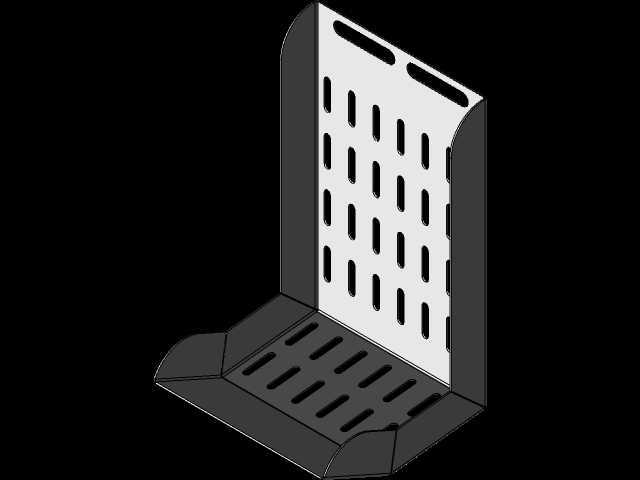

　　在非道路越野装备的结构设计体系中，BAJA全地形车的座椅支撑构件属于直接关联驾乘安全与使用体验的核心承载部件，不同于常规道路车辆的座椅骨架设计逻辑，这类构件需要同时兼顾极端工况下的结构强度、复杂地形冲击下的形变冗余、长时间越野驾乘的透气散热需求，以及整车轻量化控制的硬性指标。这款座椅钣金构件采用一体化折弯成型的钣金工艺路线，主体分为座面承托区与靠背支撑区两个功能段，座面区域设置多组长条型镂空槽，靠背区域采用矩阵式排布的椭圆型镂空结构，所有镂空边缘均做了折弯翻边处理，并非单纯的减重开孔——翻边结构能够在不额外增加板材厚度的前提下，大幅提升构件整体的抗扭截面系数，抵消镂空带来的局部刚度损失。

　　从安装边界来看，构件靠背两侧设置了直立的折弯翻边，既可以作为座椅包覆层的安装定位基准，也能在车辆发生侧倾时提供侧向的支撑限位，避免驾乘人员身体过度偏移；座面的前端两侧做了内收式的斜切折弯，匹配全地形车狭窄的座舱布局，避免在驾乘人员上下车时发生剐蹭干涉，同时也给腿部活动预留了足够的侧向空间。实际应用场景中，这类构件直接作为BAJA赛车座椅的核心承载骨架，上方铺设缓冲发泡层与耐磨防水面料后即可完成座椅总成装配，需要承受飞坡落地时数倍于自重的冲击载荷，还要应对砂石飞溅、泥水侵蚀的复杂使用环境，因此板材选型多采用高强度冷轧钢板，表面做喷塑或电泳防锈处理，镂空结构除了减重之外，还能在涉水或雨天行驶时快速排走渗入座椅内部的积水，避免长期积水导致的板材锈蚀与面料发霉。设计过程中需要重点校核几个核心工况：首先是垂直方向的冲击载荷，对应飞坡落地时的瞬间冲击力，需要确保座面镂空槽之间的筋条不会发生屈曲变形；其次是靠背的前后方向抗弯强度，对应急加速与急减速时驾乘人员背部对靠背的反复作用力；最后是侧向的抗扭刚度，对应高速过弯与侧倾工况下的侧向载荷，避免构件发生侧向形变导致座椅移位。不同于注塑成型的座椅骨架，钣金结构的这款构件具备更好的抗冲击韧性，在发生碰撞或极端冲击时不会出现脆性断裂，只会产生可控的塑性变形，能够为驾乘人员提供最后的安全防护。

　　构件上的所有开孔排布都经过受力仿真优化，座面的镂空槽沿驾乘人员坐骨结节的受力区域做了密度调整，主要受力区域的筋条宽度更大，非主要受力区域的开孔尺寸适当放大以平衡减重需求；靠背的矩阵式开孔沿脊柱支撑方向做了排布优化，既保证了背部支撑的均匀性，也能在长时间越野时提供足够的空气流通，降低背部积汗带来的不适感。安装点位的设计上，构件底部预留了与车架座椅安装横梁匹配的固定孔位，靠背上部也预留了安全带安装的加强点位，不需要额外焊接安装支架，减少了装配环节的焊接工作量，也避免了焊接应力带来的结构变形风险。

　　从工艺实现角度看，整个构件仅需要通过激光切割下料、数控折弯两道核心工序即可完成成型，不需要复杂的冲压模具，非常适合BAJA赛车小批量定制化的生产需求，设计调整时仅需要修改切割下料的图纸参数即可快速迭代，不需要承担高额的模具修改成本，这也是这类越野赛事装备普遍采用钣金结构座椅骨架的核心原因之一。在实际装配验证环节，这类构件的折弯公差需要控制在±0.5mm以内，确保与后续包覆层、安装支架的配合精度，所有的折弯内角都做了圆角处理，避免应力集中导致的疲劳开裂，镂空边缘的毛刺需要做打磨钝化处理，避免在装配过程中划伤包覆面料或者安装人员。
