乘用车多辐条轻量化铝合金轮毂结构设计

日常做底盘行走系统相关的三维结构设计时，轮毂这类行走部件的匹配设计是绕不开的环节，不同于底盘上的封闭结构件，轮毂同时承担承载、传动、散热、外观装饰多重作用，设计时需要平衡的约束条件比普通结构件多不少。先从实际装车的应用场景说起，这类多辐条铝合金轮毂主要适配普通家用前驱乘用车，日常行驶覆盖城市铺装路面、高速路段以及少量非铺装的城郊道路，既要承受整车满载时的垂直载荷，还要传递制动、加速过程中的扭矩，同时过弯时的侧向载荷、经过颠簸路面的冲击载荷都要通过轮毂直接传递到轮胎再传导至悬架系统，所以结构强度的冗余设计是首要考虑的点。

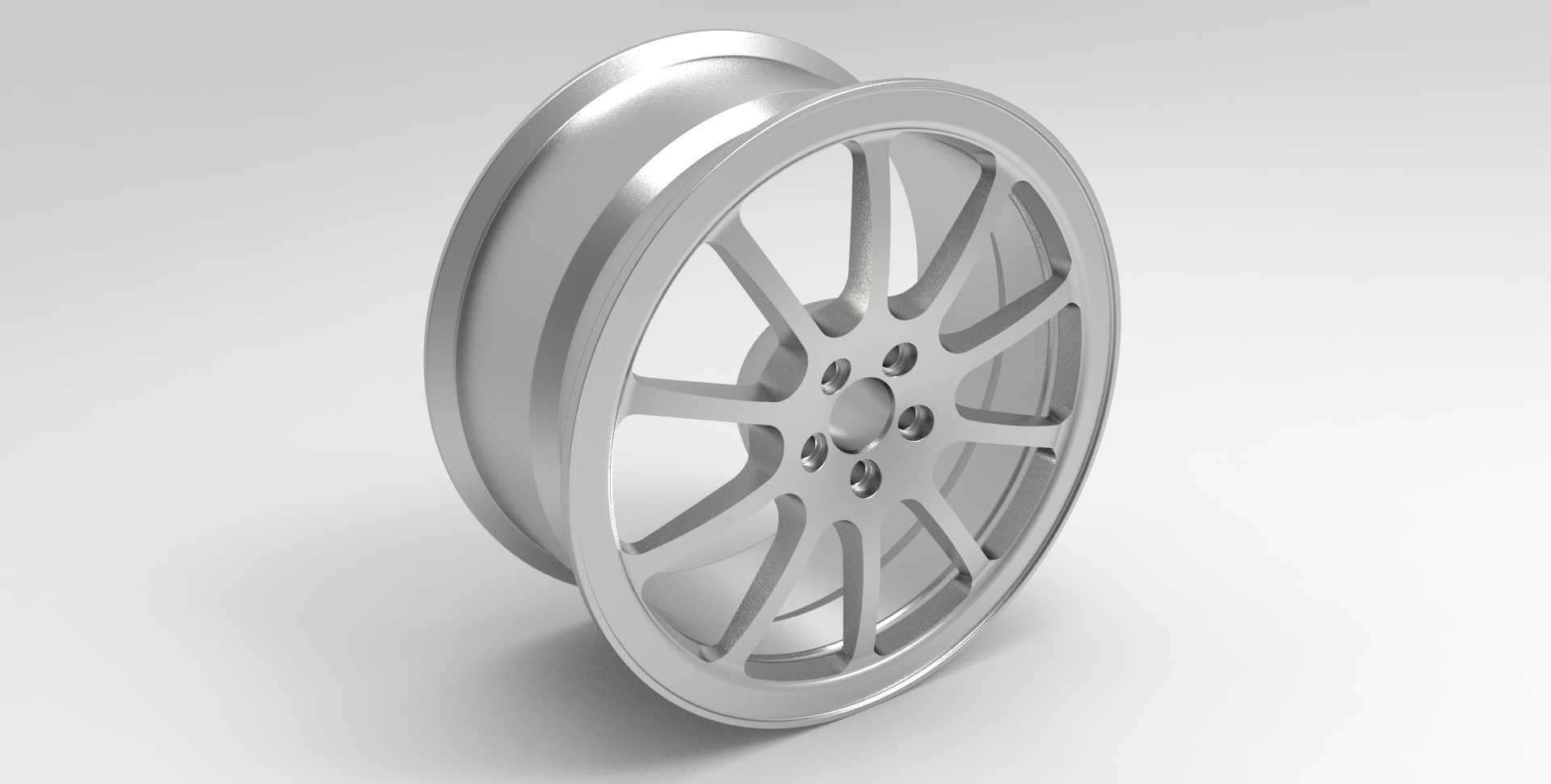

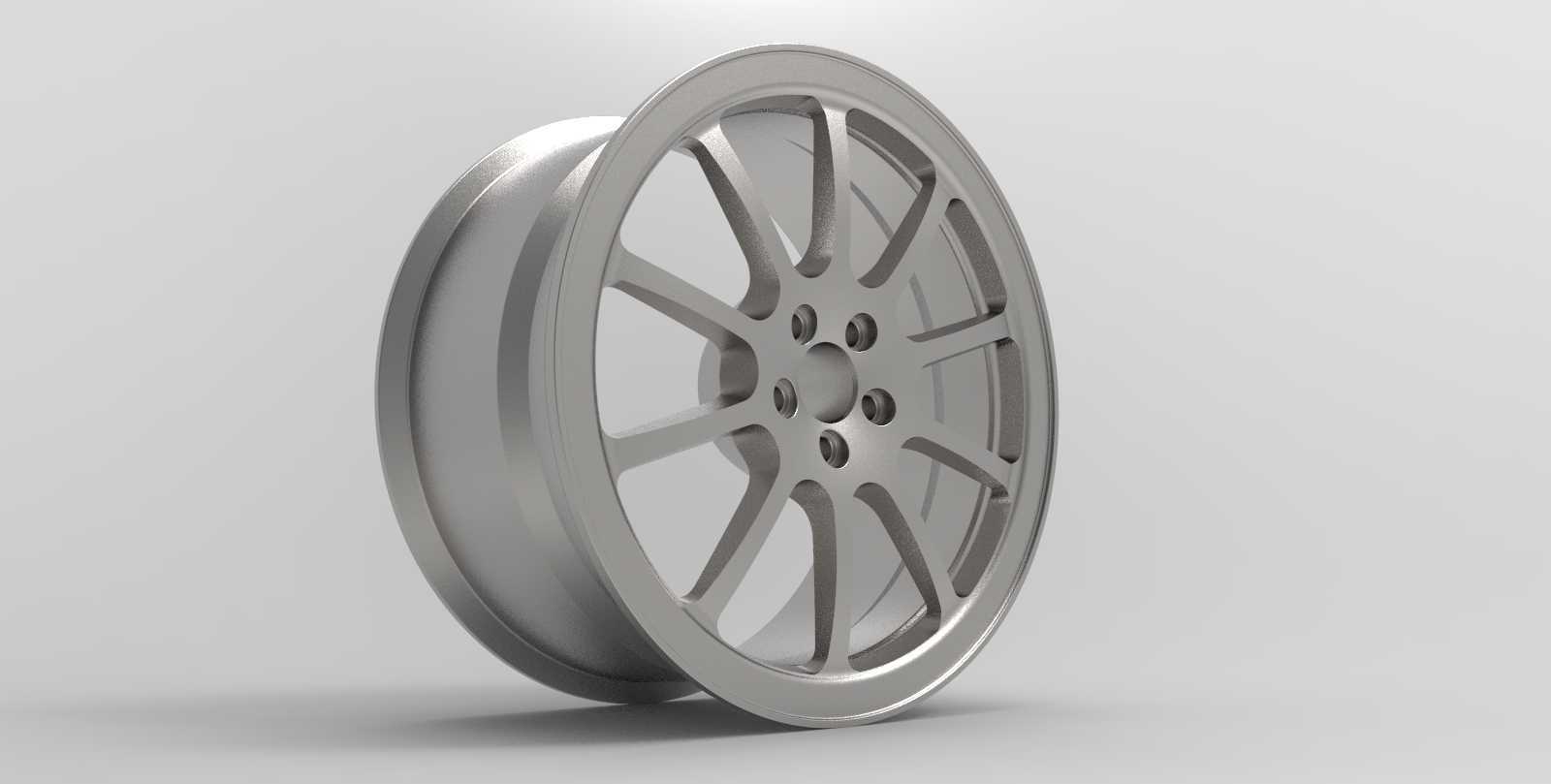

从功能特性上看，这款轮毂采用十辐分叉式的结构设计，辐条从中心安装盘位置向外延伸至轮辋边缘，每两根主辐条在靠近轮辋的位置做了分叉处理，这种设计一方面可以在同等材料用量下提升辐条的支撑跨度，减少轮辋位置的应力集中，另一方面辐条之间的镂空面积更大，车辆行驶时的气流可以更顺畅地穿过轮毂区域，带走制动盘、制动片工作时产生的热量，避免长距离制动时制动系统热衰减过快。中心安装区域采用五螺栓孔的布局，这是目前紧凑型、中型乘用车最常用的安装孔位规格，螺栓孔均匀分布在中心定位孔的周围，中心定位孔与车轴轴头采用间隙配合，安装时依靠轴头做径向定位，螺栓承担锁紧与扭矩传递的作用，安装面做了平整的铣削处理，保证与轮毂轴承安装面完全贴合，避免高速行驶时出现轮毂跳动的问题。

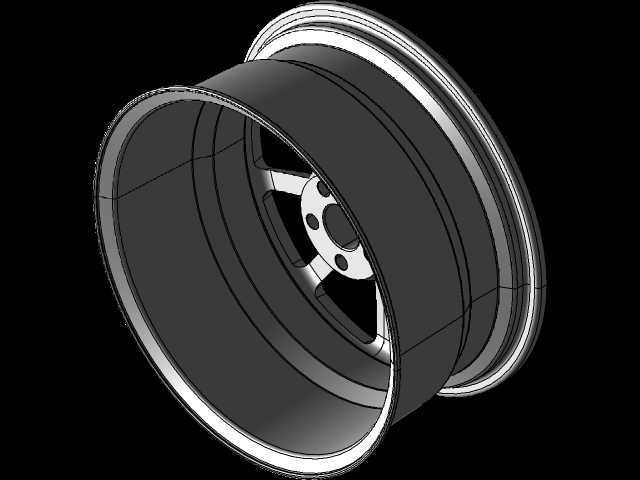

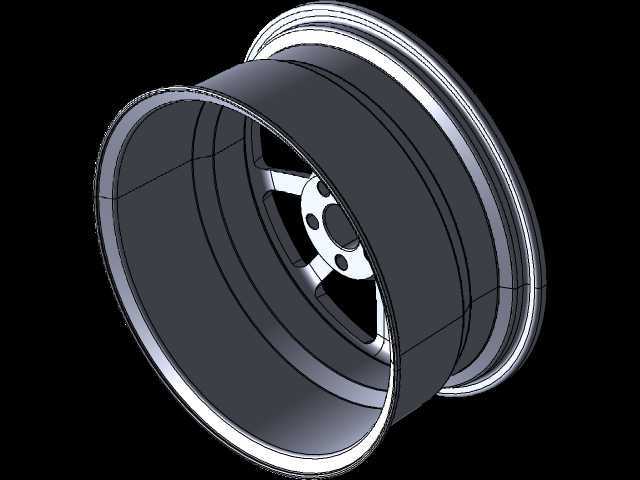

设计思路上，首先是确定轮辋的名义直径与宽度，这款轮辋适配17英寸的乘用车子午线轮胎，轮辋宽度匹配215-225宽度的轮胎规格，轮缘位置做了标准的凸缘设计，防止轮胎在低气压或者大侧向力工况下脱圈。轮辋的中部做了环形的加强筋结构，提升轮辋整体的抗扭转刚度，避免过坑时受到冲击出现轮辋变形。辐条的截面采用变厚度设计，靠近中心安装盘的位置厚度更大，因为这个区域是应力集中最明显的位置，车辆起步、制动时的扭矩全部通过这个位置传递到辐条再到轮辋，往轮辋方向延伸时辐条厚度逐渐减小，在保证强度的前提下尽可能降低整体重量，实现轻量化的设计目标，毕竟轮毂属于非簧载质量，重量降低后可以有效提升悬架的响应速度，改善车辆的操控性与行驶平顺性。

安装边界方面，中心孔直径、螺栓孔节圆直径都严格对应主流家用车的安装参数，螺栓孔做了沉头处理，适配锥形的轮毂螺栓，安装时可以自动对中，避免螺栓承受额外的剪切力。轮毂的偏距设计也做了匹配，保证安装后轮胎的中心面与悬架的几何中心对齐，不会出现轮胎偏磨或者转向时蹭到翼子板内衬、悬架摆臂的问题。轮辋的气门嘴孔位置预留了标准的安装位，适配常规的橡胶气门嘴或者金属气门嘴，不需要额外做打孔修改。另外在设计时也考虑了动平衡的需求，轮辋的内侧边缘预留了平衡块的安装位置，不管是粘贴式平衡块还是卡扣式平衡块都可以正常安装，保证装配轮胎后可以做精准的动平衡校正，避免高速行驶时出现方向盘抖动的问题。

实际建模过程中，轮辐与轮辋的连接位置做了大圆角过渡处理，避免直角位置出现应力集中，经过有限元初步校核，在承受最大垂直冲击载荷时，最大应力出现在辐条靠近中心盘的位置，数值远低于铝合金材料的屈服强度，满足日常行驶的强度要求。轮辋的胎圈座位置做了一定的粗糙度控制，保证与轮胎胎圈紧密贴合，避免慢漏气的问题。整体结构没有多余的装饰性凸起，所有曲面都兼顾了结构强度与成型工艺，不管是采用铸造还是锻造工艺都可以顺利生产，不会出现壁厚不均导致的铸造缺陷或者锻造填充不满的问题。
