带储物隔层便携运动饮水壶结构设计

这款带储物隔层的运动饮水壶，核心设计出发点是解决户外出行、日常通勤场景下，随身小物件与饮水容器整合携带的痛点，打破传统运动水壶仅具备储水功能的局限。从实际使用场景来看，日常跑步、短途徒步、健身房训练时，使用者往往需要携带硬币、门禁卡、小型存储卡这类尺寸极小的随身物品，单独放置容易遗失，放在衣物口袋又会在运动过程中产生晃动感影响肢体活动，这款水壶在瓶身中部设置独立密封隔层，刚好可以容纳这类扁平状小物件，隔层与储水腔完全物理隔离，不会出现渗水打湿存放物品的问题。

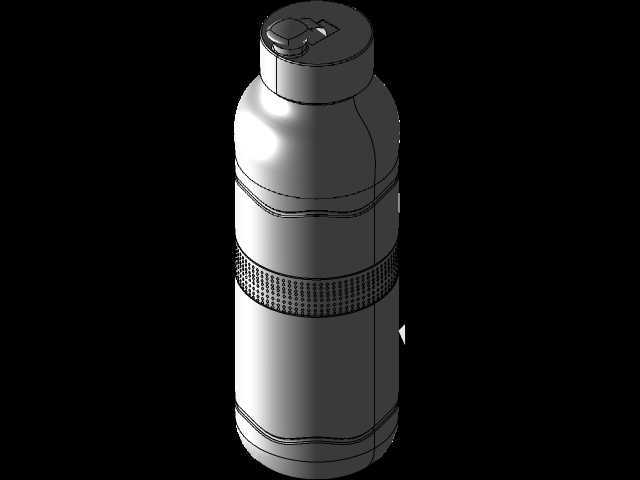

从结构设计逻辑来看，瓶身整体采用回转体构型，符合人手抓握的人机工程学要求，中部防滑纹理区域的直径设置为78mm，刚好适配成年男性手掌抓握的舒适围度，纹理采用交错网格凸起结构，凸起高度0.8mm，即使手部沾有汗水或者运动饮料残留，也能提供足够的摩擦阻力，避免水壶从手中滑脱。瓶盖采用翻盖式直饮口设计，翻盖与瓶盖主体通过一体化注塑铰链连接，铰链处做了减薄应力槽处理，反复开合寿命可以达到万次以上不会出现断裂，直饮口处设置硅胶密封塞，瓶盖旋紧后密封塞与瓶口内壁过盈配合，在壶内盛装有常温饮用水倒置的情况下，不会出现渗漏问题，满足运动过程中放在背包侧袋携带的使用要求。

中部储物隔层采用旋转卡接结构与上下两段瓶身连接，卡接位置设置两道径向密封胶圈，胶圈压缩量设置为0.5mm，既可以保证旋转拆装时的操作手感不会过于生涩，又能完全隔绝储水腔的液体渗入储物隔层，隔层内部净高度设置为12mm，内部直径65mm，可以容纳3-4张标准银行卡厚度的卡片，或者数枚一元硬币，完全覆盖日常出行需要携带的小型物件存放需求。瓶身底部做了3mm厚度的圆弧过渡包边，放置在硬质平面上时可以提升放置稳定性，即使受到轻微侧向碰撞也不容易倾倒，底部边缘做了圆角处理，不会因为尖锐棱角刮伤背包面料或者桌面。

从安装边界与适配性来看，这款水壶整体高度235mm，最大直径82mm，可以适配绝大多数市售背包的侧袋尺寸，不需要额外调整背包结构就可以顺利放入。瓶身壁厚设置为1.2mm，采用食品接触级塑料材质的话，整体空壶重量可以控制在120g以内，装满550ml饮用水后的总重量也不会给出行带来额外负担。瓶盖顶部设置了挂扣接口，可以搭配快挂扣挂载在背包织带上，满足不同携带习惯的使用需求。在结构强度校核层面，瓶身可以承受1.2米高度自由跌落至水泥地面的冲击，不会出现瓶身开裂、密封失效的问题，完全匹配户外运动场景下的使用强度要求。隔层的卡接结构经过反复拆装测试，旋转阻尼始终保持在合适区间，不会因为长期使用出现卡接过松导致隔层意外脱落的问题，也不会因为卡接过紧导致使用者难以打开隔层取放物品。
