钣金结构手提式金属工具箱结构设计

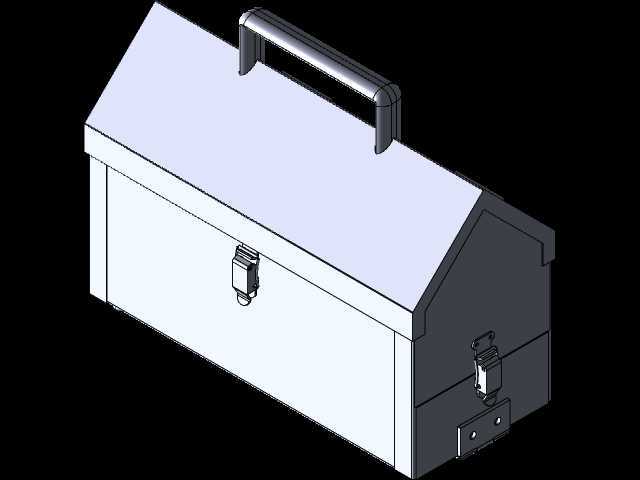

　　箱体的开合结构采用坡面箱盖设计，这种非平顶的结构一方面提升了箱盖的结构刚度，弯折形成的斜面相当于内置加强筋，减少薄板材受压后的凹陷形变；另一方面坡面结构让箱盖开启后，内部工具的取放视野更开阔，不需要将箱盖完全翻开至180度就能看清仓内布局，适配狭窄作业空间内的开合操作。提手部分采用弯折成型的金属弯管结构，安装位置设置在箱体重心的正上方，提手与箱盖的连接座做了局部加厚处理，避免满载提拿时连接点应力集中导致板材撕裂，提手表面做了圆弧过渡处理，长时间提拿转运时不会硌伤手掌，提手的转动间隙控制在合理范围，既不会出现松旷晃动产生异响，也不会因为间隙过小导致提手翻折卡滞。在设备运维、现场装配、户外检修等作业场景中，零散五金工具、精密量具、小型替换配件的收纳转运一直是一线作业人员需要解决的实际问题，这款采用金属板材弯折成型的手提工具箱，正是针对这类高频转运、频繁开合的使用需求设计的硬质收纳载体。从结构设计逻辑来看，箱体整体采用等厚薄金属板作为主体基材，通过折弯工艺成型主仓侧壁与箱盖坡面，相比注塑类工具箱，金属板材的抗冲击、抗挤压性能更适配车间、工地等存在重物磕碰、堆压风险的作业环境，即使在满载状态下承受上部堆载，也不会出现壳体开裂、形变卡滞的问题。

　　箱体的锁止结构设置了两处金属搭扣，分别位于正面与侧面，搭扣采用冲压成型的金属片结构，自带锁止勾边，扣合时能通过搭扣的弹性形变产生预紧力，让箱盖与箱体的贴合面紧密压合，避免转运过程中因为颠簸导致搭扣松脱、工具掉落，侧面搭扣的设计也适配箱体侧放时的锁止需求，在空间狭窄需要侧置收纳时，依然能保证箱体锁闭可靠。箱体底部设置了两处金属支撑脚，采用板材冲压成型后铆接在箱体底部，让箱体主体与放置平面之间留出一定间隙，一方面避免地面的积水、油污直接接触箱体板材造成锈蚀，另一方面在放置时能减少底部板材与地面的摩擦刮蹭，延长箱体的使用寿命。

　　从内部空间布局来看，主仓采用大容积通腔设计，没有设置过多冗余的分隔格，能够适配不同长度规格的扳手、螺丝刀、锤子等长柄工具存放，用户也可以根据自身工具的尺寸搭配可移动的分隔块进行自定义分区，相比固定分隔的箱体，通腔设计的空间利用率更高，能够容纳异形尺寸的工具配件。在设计过程中，所有板材的弯折圆角都做了统一规范，避免锐角边缘划伤操作人员，板材的拼接处采用点焊加打磨的工艺处理，拼接缝隙均匀一致，既保证了连接强度，也让箱体外观整洁无毛刺。这款工具箱的尺寸边界适配常规机动车后备箱、工具柜层板的存放空间，既不会因为尺寸过大占用过多收纳面积，也能满足日常作业常用工具的装载需求，提手的高度设计预留了足够的握持空间，即使佩戴劳保手套也能顺利握持提拿。

　　在实际使用场景中，这类金属工具箱不仅可以用于生产车间的日常工具收纳，也可以作为外出维修、上门装配的工具转运载体，金属板材的表面可以做喷塑、喷漆处理，提升防锈能力的同时也可以根据使用场景做不同的颜色标识，区分不同作业类别的工具组，比如电气维修类、机械装配类、管道运维类工具可以用不同颜色的箱体分类存放，提升工具管理的效率。相比布艺或者塑料材质的收纳箱，金属钣金结构的工具箱使用寿命更长，即使出现局部磕碰凹陷，也不会影响整体的开合使用，维修维护成本极低，只需要在搭扣或者提手出现磨损时更换对应配件即可，不需要整体更换箱体，符合工业场景下耐用、易维护的使用需求。在建模过程中，所有钣金折弯的止裂槽、折弯半径都按照实际钣金加工的工艺参数设置，搭扣与箱体的连接孔位、提手的安装座位置都预留了足够的装配间隙，能够直接对接钣金加工工艺，不需要二次调整结构就能输出加工图纸，对于需要自制专用工具箱或者进行同类收纳产品结构设计的从业者来说，这个模型的结构参数具备直接的参考价值，各个部件的连接方式、板材厚度选型、加强结构的布置都经过实际使用场景的验证，能够避免薄壁箱体结构设计中常见的刚度不足、应力集中、开合卡滞等问题。
