车船通用三辐式操控转向盘结构设计

日常做车船操控系统结构选型时，转向盘作为驾驶员直接交互的核心部件，其结构合理性直接影响操控手感与行驶安全，本次梳理的这款三辐式转向结构，适配小型乘用车辆、内河小型作业船舶的转向操控场景，可覆盖多数民用轻型载具的转向操控需求。从实际使用场景来看，这类转向盘主要承担转向力矩输入的功能，驾驶员通过握持轮圈施加转动力矩，经转向柱传递至转向执行机构，实现载具行驶方向的调整，在小型运动型车辆、景区观光游船、场地作业代步车等场景中，这类结构的转向盘应用占比极高，既能够满足日常转向的力矩传递需求，也能兼顾驾驶舱内的视觉协调性。

从结构设计思路来看，这款转向盘采用经典三辐支撑布局，三根辐条沿中心轮毂呈120度均匀分布，相比四辐结构能够减少辐条对驾驶员前方仪表视野的遮挡，同时相比两辐结构拥有更优的结构抗扭强度，在轮圈受到突发冲击力时，三根辐条可均匀分散应力，避免单根辐条应力集中出现断裂风险。辐条表面设计有均匀排布的减重孔，这类开孔并非单纯为了视觉效果，在实际结构计算中，合理的开孔布局可在不降低辐条抗弯扭强度的前提下，降低转向盘整体转动惯量，让转向操作更轻盈，同时减少注塑或压铸成型过程中的材料收缩变形，提升成品尺寸精度。中心区域的圆形盖板结构，内部预留了喇叭按键、安全气囊模块的安装空间，盖板与辐条衔接处做了阶梯式限位结构，装配时可直接卡接固定，无需额外螺丝紧固，能够提升装配线的作业效率，同时避免螺丝松动带来的异响风险。

轮圈部分采用圆环形等截面设计，截面直径符合人体工程学握持尺寸，成年人手掌握持时可完全贴合轮圈表面，长时间操控不易产生疲劳感，轮圈表层预留了软质包覆层的安装厚度，后期可包覆皮革、软质PVC等材质提升握持摩擦力，避免手心出汗时出现打滑问题。从安装边界尺寸来看，轮圈整体外径适配多数轻型载具的驾驶舱空间，不会因为直径过大遮挡仪表显示，也不会因为直径过小导致转向力矩输入不足，增加驾驶员的操控负荷。中心轮毂的安装孔位采用标准花键配合结构，可与通用规格的转向柱直接对接，安装时只需将轮毂花键与转向柱花键对齐压入，再通过中心锁紧螺母固定即可完成装配，安装公差控制在合理范围内，可避免转向盘转动时出现旷量，影响转向精准度。

在实际功能特性上，这款转向盘的结构强度可满足日常行驶中的转向力矩传递需求，在常规转向操作时，辐条与轮圈的形变量控制在极小范围内，不会因为施加较大转向力出现明显形变，给驾驶员传递清晰的路感反馈。轮圈与辐条的衔接处做了圆弧过渡处理，不存在尖锐棱角，即使在紧急操作时驾驶员手部滑过衔接位置，也不会被划伤，满足载具内饰件的安全设计要求。辐条上的减重孔同时可作为多功能按键的安装预留位，后期可根据配置需求，在辐条表面集成定速巡航、多媒体控制、蓝牙通话等按键，无需重新开模调整辐条结构，能够降低衍生车型的开发成本。

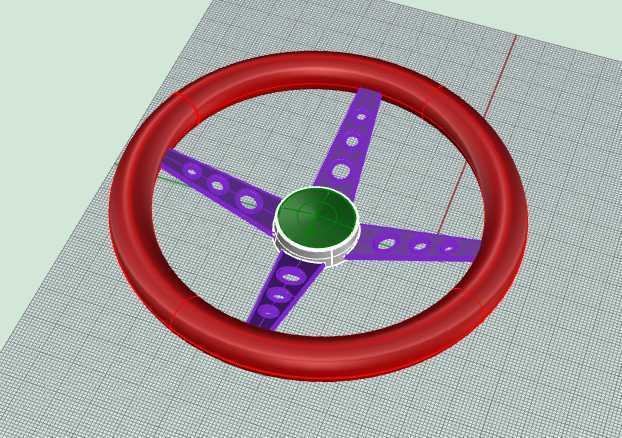

从建模实现的角度来看，这款转向盘的曲面构建难度适中，轮圈部分采用扫掠特征即可完成基础造型，辐条部分通过多截面实体结合开孔切除特征实现，中心盖板部分采用旋转特征配合卡扣结构的拉伸切除即可完成，整体建模过程中需要重点关注轮圈与辐条衔接处的曲面连续性，避免出现曲面折痕影响后续模具加工的脱模效果，同时要严格控制各安装位的尺寸公差，保证花键孔、卡扣位的尺寸与通用转向柱、配套盖板的尺寸匹配，减少后期装配时的适配问题。在结构校核环节，需要重点模拟最大转向力矩下的辐条应力分布，确保减重孔周边的应力值在材料许用应力范围内，避免长期使用后出现辐条开裂的问题，同时要校核转向盘整体的固有频率，避免与发动机怠速、船舶主机运转时的振动频率重合，导致驾驶过程中转向盘出现共振发麻的问题，影响操控体验。
