燃油喷射器精密结构三维数模

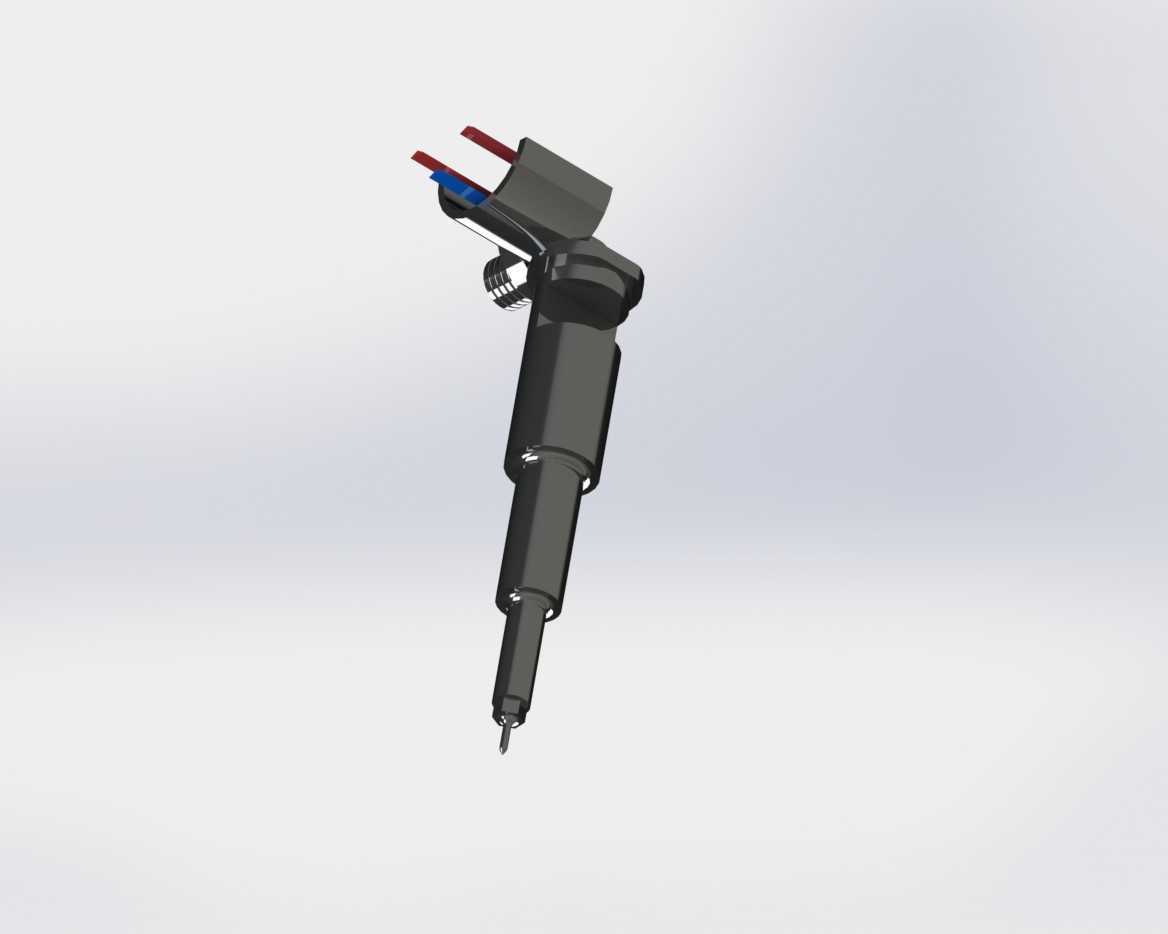

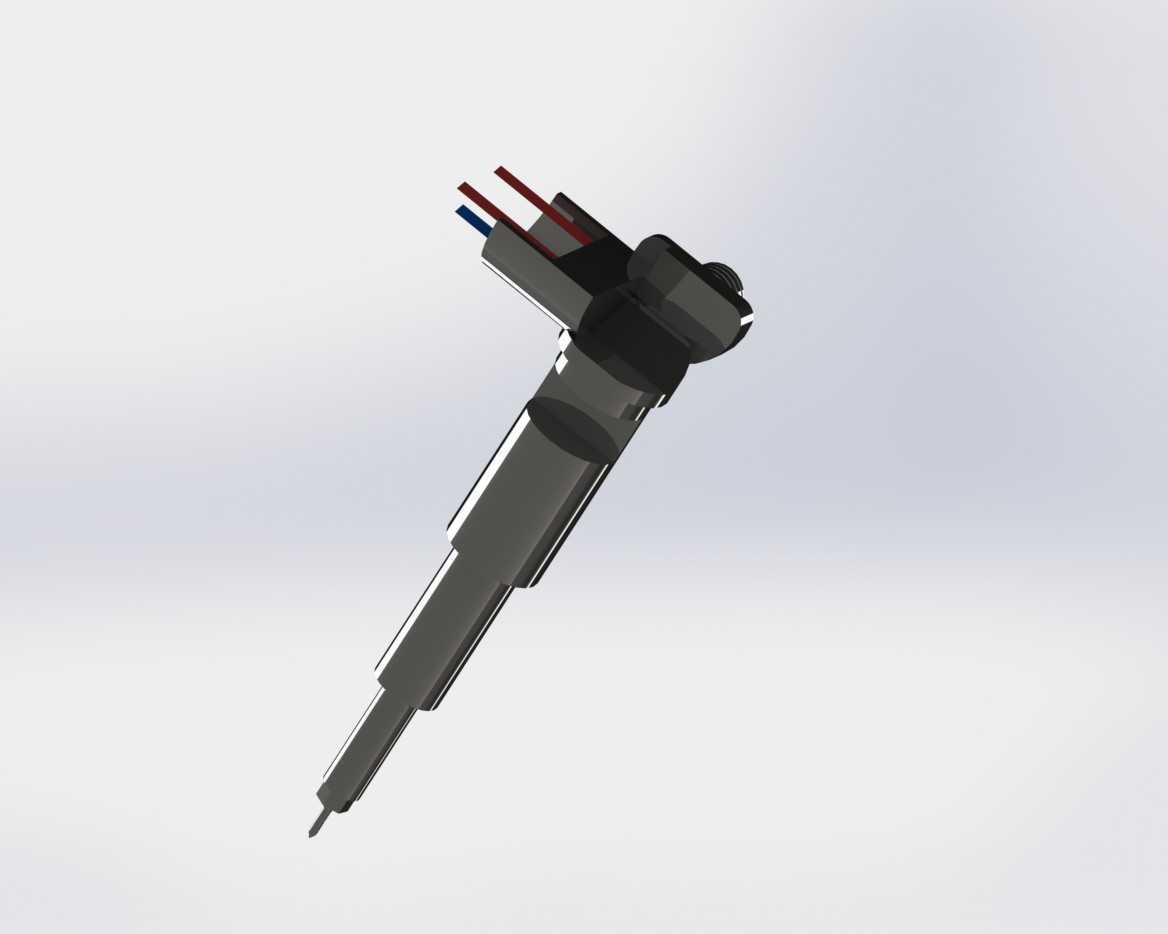

　　在商用车、乘用车以及非道路移动机械的动力系统开发环节，燃油喷射部件的匹配精度直接决定了整机的燃烧效率、排放水平与动力输出表现，本次呈现的燃油喷射器结构数模，完全围绕内燃机燃油供给系统的实际工况需求搭建，可直接用于动力系统匹配仿真、安装干涉校核以及维修培训场景的结构演示。从实际使用场景来看，这类喷射部件主要承担高压燃油的精准计量与雾化喷射任务，安装位置位于发动机气缸盖的喷油器安装孔内，上端衔接高压共轨油管或者高压油泵供油管路，下端喷孔伸入燃烧室内部，工作过程中需要承受缸内最高160bar以上的爆发压力，同时还要耐受燃油长期冲刷、燃烧室高温传导带来的材质老化影响，因此结构设计上的每一处尺寸公差、形位公差都有明确的工程约束。数模还原的喷射器主体采用细长轴式布局，整体轴向尺寸适配主流四缸、六缸柴油机的气缸盖安装深度，上端的电气接插件部位做了侧向偏置设计，避免安装时与气缸盖上部的气门室罩、线束支架产生空间干涉，接插件端的两个接线端子分别对应电磁阀的正负极，接线端的卡扣结构完全对标量产部件的快插接口标准，装配时无需额外紧固件即可实现线束端的可靠锁止，防止车辆运行过程中的振动导致接插件松脱断电。

　　中部的电磁阀阀体部位做了加粗的阶梯轴结构，这个部位是喷射器的核心控制区，内部集成了衔铁、针阀复位弹簧、燃油节流孔道等精密组件，数模上还原了阀体外部的环形定位凸肩，这个凸肩是安装时的轴向定位基准，装配时凸肩下端面与气缸盖安装孔的台阶面紧密贴合，配合铜制密封垫片实现燃烧室的高压燃气密封，凸肩上部的螺纹段适配喷油器压块的固定结构，通过压块的压紧力将喷射器牢牢固定在安装孔内，避免高压燃油脉冲导致部件移位。

　　下部的细长杆身是喷射器的伸入段，杆身直径严格匹配气缸盖安装孔的配合间隙，既保证装配时的顺利导入，又能避免间隙过大导致的燃气泄漏，杆身末端的针阀偶件部位做了收窄设计，最前端的喷孔区域虽然在数模上做了简化处理，但整体伸出长度完全符合燃烧室的喷射落点要求，保证雾化后的燃油可以均匀分布在燃烧室凹坑内，与进气涡流充分混合。从设计思路来看，整个结构完全遵循量产部件的装配逻辑，所有的外部安装边界都和实际量产部件保持一致，没有做多余的装饰性结构，每一处倒角、退刀槽的设计都对应实际加工工艺的需求，比如杆身部位的环形退刀槽，是磨削加工时的砂轮越程槽，同时也可以储存少量燃油，对杆身与安装孔的配合面起到润滑作用；接插件部位的加强筋结构，是为了提升塑料接插件与金属阀体的连接强度，避免装配线束时接插件根部断裂。

　　在做动力总成的三维匹配时，工程师可以直接调用这个数模进行安装间隙校核，检查喷射器与周边气门、凸轮轴、高压油管的空间距离，避免实际装机时出现部件干涉；在做维修教学的三维演示时，这个数模也可以清晰展示喷射器的外部结构特征，帮助维修人员识别安装定位点、接插件锁止位置，降低实操培训的成本。需要注意的是，这类燃油喷射部件属于精密偶件，外部结构的尺寸精度直接影响安装后的密封性能，数模还原的所有安装尺寸都严格对标量产部件的公差带，比如定位凸肩到喷孔端面的轴向尺寸公差控制在±0.1mm以内，保证安装后喷孔的伸出高度符合设计要求，不会因为伸出过长导致喷孔被积碳堵塞，也不会因为伸出过短导致燃油喷射落点偏移，影响燃烧效率。另外，阀体上部的进油口接口尺寸也符合高压油管的标准快插接口规格，装配时可以直接和标准高压油管接头匹配，不需要额外制作过渡接头，这一点在做样机试制的管路布置时非常实用，可以减少不必要的定制加工环节，缩短样机开发周期。
