柴油朋克风格机甲液压活塞执行构件

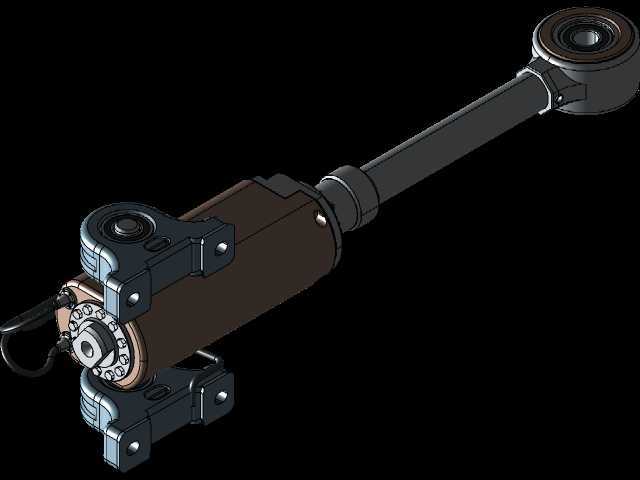

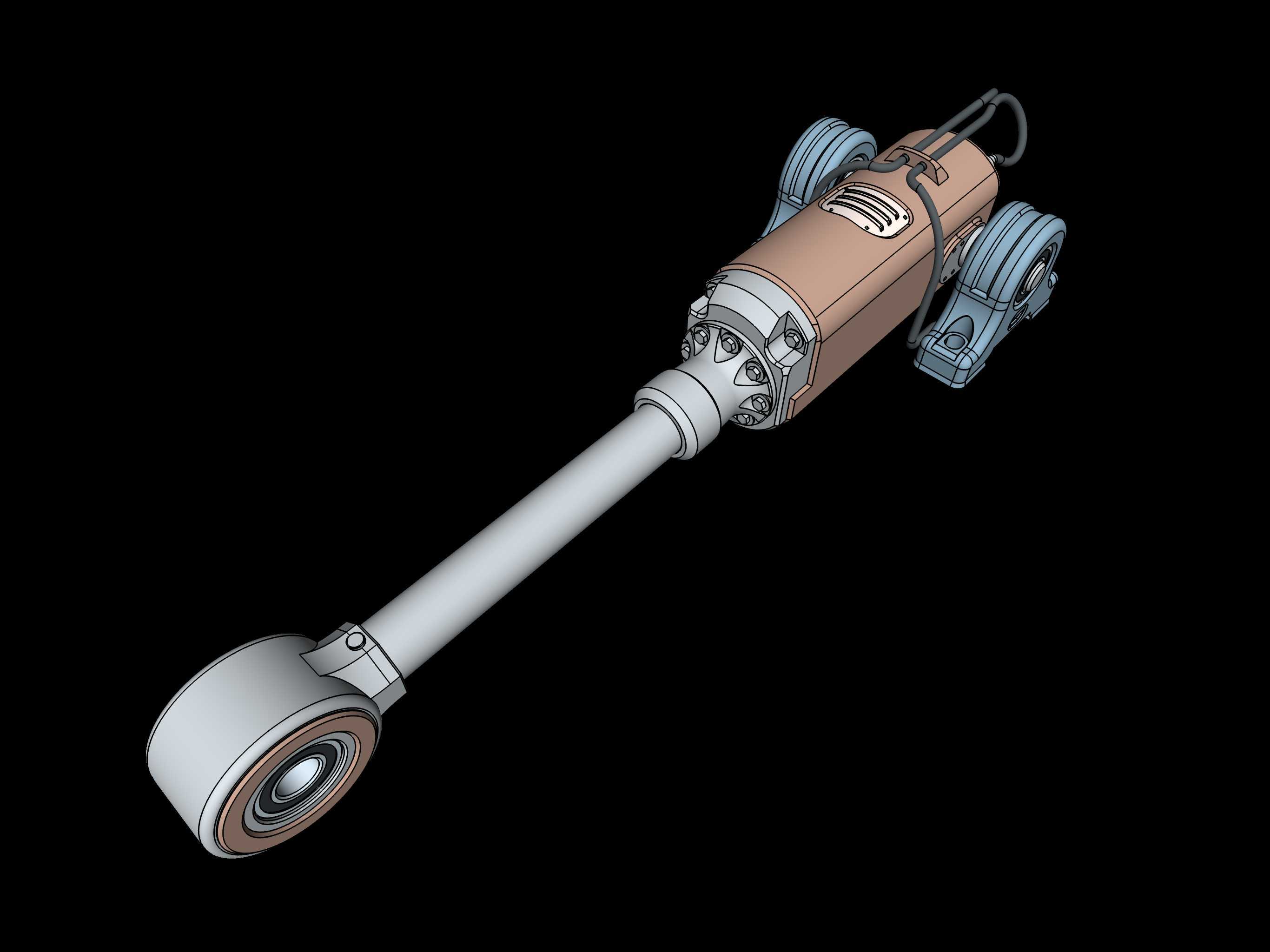

　　这款活塞构件最初的设计定位是柴油朋克风格巨型机甲的动力执行单元，也可适配各类重载工业机器人、大型特种作业装备的直线动力输出场景，在重载举升、关节摆动、姿态调整这类需要大推力直线往复动作的工况下，能够稳定输出额定推力，适配长期交变载荷下的持续作业需求。从结构设计逻辑来看，整个构件采用分体式集成布局，主体缸筒部分承担压力容腔的核心功能，外部搭配两组对称布置的安装轴台，轴台内预置轴承安装位，可直接适配标准深沟球轴承或关节轴承的压装需求，无需额外设计转接安装座，大幅降低整机装配时的零件匹配工作量。缸体两端的连接端采用差异化设计，一端为带铰接孔的杆端关节结构，可直接与机甲小臂、作业属具等摆动部件连接，铰接孔内预留了润滑脂注油通道，日常维护时可直接通过外置注油嘴补充润滑脂，减少铰接面的磨损量；另一端集成了液压管路快插接口，接口位置做了内凹式防护设计，避免作业过程中外部磕碰导致管路接头变形漏油，同时管路走向沿缸体侧面的固定卡槽排布，不会随活塞往复动作产生管路拖拽、弯折的问题。

　　从安装边界来看，整个构件的总长在完全缩回状态下适配中型机甲上臂的安装腔尺寸，最大伸出行程满足关节120度摆动的线位移需求，缸体外径控制在安装腔的内径阈值内，两侧安装轴台的中心距与机甲上臂的预设安装孔位完全匹配，安装时仅需穿入固定销轴、锁紧轴向定位卡簧即可完成固定，不需要额外做安装面的二次加工。设计过程中针对重载工况做了多处结构强化，缸体外部的安装支架采用一体化铣削成型，与缸筒的接触位置做了满焊加固处理，可承受活塞动作时的侧向倾覆力矩，避免长期偏载导致缸筒变形、活塞杆卡滞的问题。

　　活塞杆表面做了硬化处理，表面粗糙度控制在Ra0.8以下，配合缸口的组合式密封件，可在多粉尘、高湿度的户外作业环境下长期工作，减少外部杂质进入缸体内部导致密封件磨损、内泄增大的问题。构件上集成的柱塞单元可作为行程反馈的触发部件，当活塞运行到行程两端极限位置时，柱塞会触发外置的行程开关，给控制系统传递到位信号，避免活塞硬顶到缸端盖导致结构件冲击变形。两个轴台的轴承位同轴度公差控制在0.02mm以内，保证安装后活塞动作时不会出现别劲、卡滞的问题，轴承位外侧预留了密封槽，可安装骨架油封阻挡外部粉尘进入轴承滚道，延长轴承的更换周期。

　　液压管路的通径匹配大流量供油需求，可满足活塞快速动作时的流量供给，管路接头采用标准公制连接螺纹，可直接与常规液压系统的油管对接，不需要额外加工转换接头。整个构件的外形设计兼顾了柴油朋克的复古工业质感与实际工程需求，外露的固定螺栓、管路走线都做了规整化处理，既保留了重型机械的粗犷质感，又不会出现结构干涉、维护不便的问题。在实际应用中，这款活塞除了用于科幻机甲的制作外，也可直接改装用于大型主题乐园的动态雕塑、工业重载机械臂的动力执行单元，其安装尺寸与常规液压油缸的通用安装规格具备一定互换性，在不需要做大幅结构修改的前提下，可替换部分常规工业设备上的标准油缸，兼顾视觉风格与实用性能。设计时还考虑了模块化拆解需求，整个构件可拆分为缸筒、活塞杆、端盖、安装支架、铰接接头五个独立模块，单个模块损坏后可单独替换，不需要整体报废，降低后期维护成本。缸体表面的处理工艺采用哑光硬质氧化，既具备足够的防锈耐磨性能，也契合柴油朋克风格的金属质感表现，不需要额外做表面涂装即可达到预期的视觉效果。
