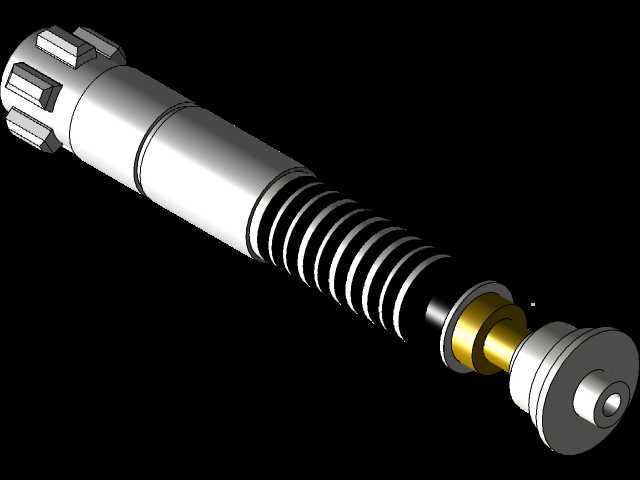

绝地归来卢克ROTJ光剑剑柄结构设计

　　这款手持类道具构件的结构设计，核心围绕握持手感、部件装配逻辑与外观还原度三个核心维度展开，在结构设计阶段优先匹配手持使用的人机工程边界，整体采用分段式同轴装配结构，从尾盖到前端发射端依次排布功能模块，各段之间通过螺纹副实现轴向锁紧，避免使用过程中出现部件松脱的问题。握持段采用等距环形凹槽结构，凹槽深度控制在1.2mm，槽边做R0.5的圆角过渡，既保证握持时的摩擦力，又不会因为棱角过于尖锐造成握持不适感，该段的外径尺寸匹配成年男性手掌握持的舒适区间，周长控制在95mm左右，长度覆盖手掌自然握持的接触范围，避免过长造成持握冗余、过短导致持握不稳的问题。

　　前端调节段采用多棱柱防滑结构，棱柱数量为6个，棱边做钝化处理，该段主要用于模拟道具的功能调节操作，实际装配时可内置配重块调整整剑的重心位置，让整剑的重心落在握持段靠前15mm的位置，持握时不会出现头重脚轻的晃动感，适配长时间手持展示、cosplay活动的使用需求。尾盖段采用阶梯轴结构，最末端设置圆形平端面，可实现道具竖直放置时的稳定支撑，尾盖与主体段之间采用细牙螺纹连接，螺纹配合公差选H7/g6，既保证连接强度，又能实现顺畅拆装，方便内部配重、电子元件的更换维护。各段的同轴度公差控制在0.05mm以内，装配后整体外圆的径向跳动不超过0.1mm，保证外观的规整度，不会出现段差错位影响视觉还原效果。

　　表面处理层面，金属质感段采用镀铬工艺模拟金属光泽，握持凹槽段做哑光处理避免反光过强造成的视觉廉价感，前端金色装饰环采用阳极氧化上色，颜色饱和度匹配影视原作的视觉效果，装饰环与主体段采用过盈配合装配，装配后端面贴合间隙不超过0.02mm，不会出现松动错位的问题。在安装边界上，整根剑柄的总长度控制在280mm左右，最大外径38mm，可适配市面上通用的光剑发光剑刃配件，剑刃安装孔设置在最前端，孔深40mm，采用侧面顶丝锁紧结构，顶丝为M3内六角螺丝，锁紧后可承受100N的轴向拉力不脱落，满足挥舞动作的使用强度要求。内部预留直径20mm的通腔，可容纳电池、发光驱动板、音效模块等电子元件，通腔内壁做光滑处理，避免穿线时刮伤导线，各段的连接位置设置走线槽，保证内部线路可以顺畅穿过，不会出现装配时夹线的问题。结构强度层面，主体段采用6061铝合金材质模拟，壁厚控制在3mm，可承受500N的径向压力不发生塑性变形，日常使用中的磕碰、掉落都不会造成结构损坏，螺纹连接位置的牙型强度经过校核，反复拆装500次不会出现滑牙问题。

　　在实际应用场景中，该结构既可以作为影视道具制作的结构参考，用于1:1还原道具的加工生产，也可以作为玩具类产品的结构设计模板，调整尺寸比例后适配不同年龄段用户的玩具产品开发，同时也能作为同轴类手持构件的结构设计参考，为同类手持设备的分段装配、人机工程设计提供可参照的结构方案。设计过程中特意规避了不必要的复杂曲面，所有结构都可通过常规的车削、铣削工艺实现加工，不需要特殊的五轴加工工序，有效降低生产阶段的加工成本，适合小批量定制生产以及大批量玩具量产的工艺要求，各段的拆分逻辑也适配表面处理的工序要求，不同表面处理效果的部件拆分后单独加工，再进行总装，避免表面处理过程中出现混色、镀层覆盖不均的问题。
