金属细框遮光太阳镜精细三维结构设计

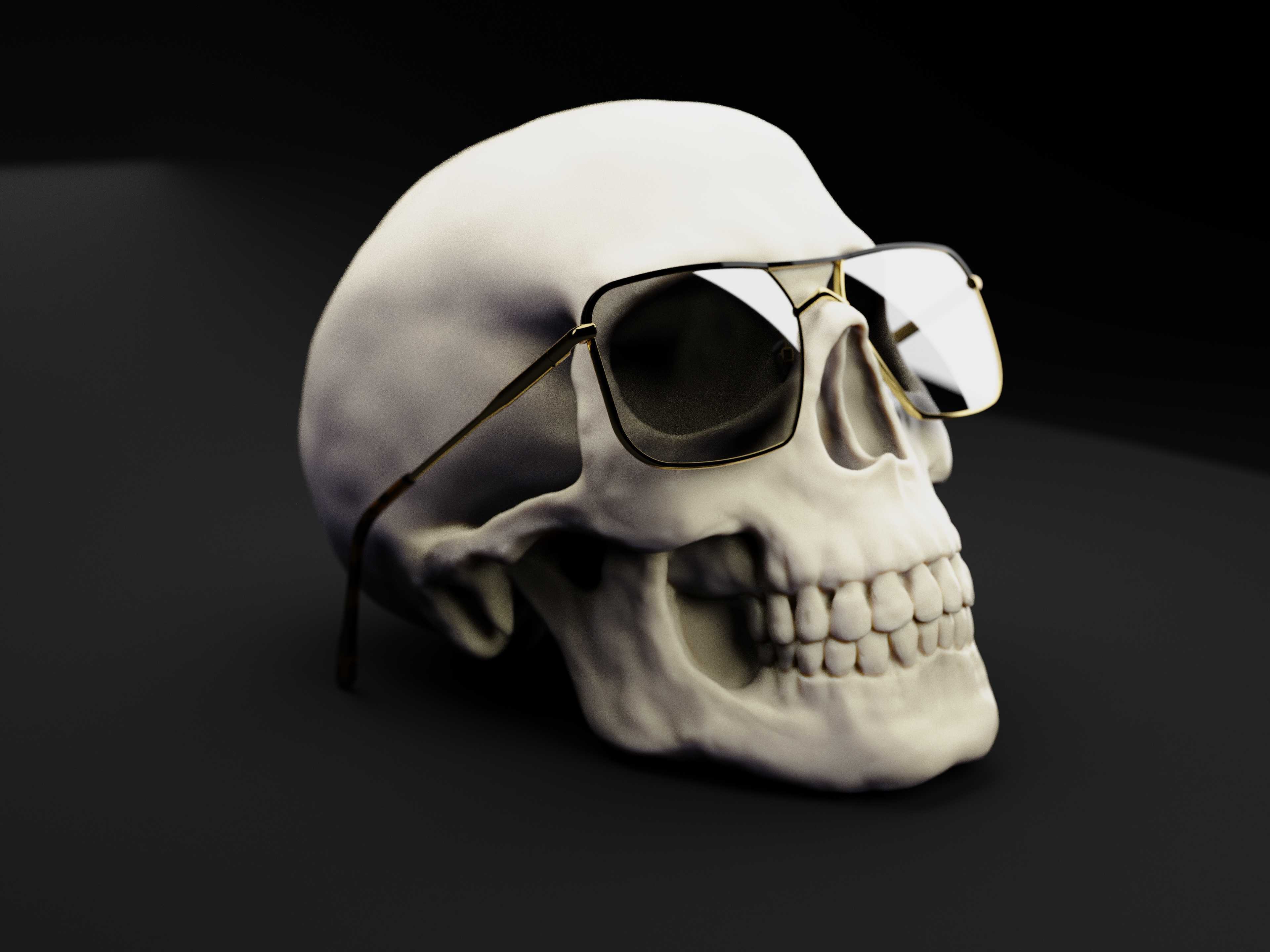

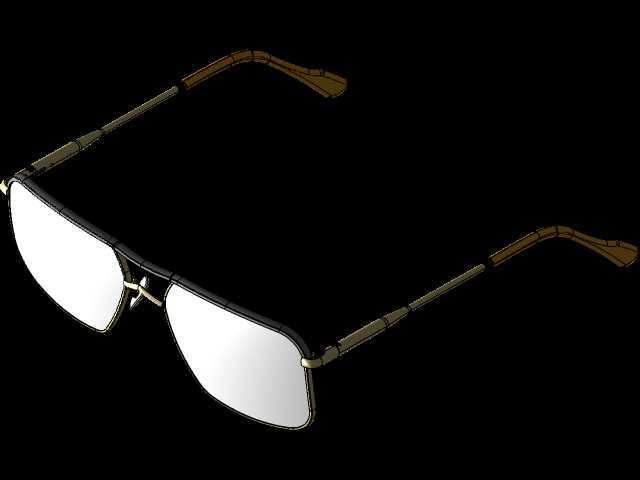

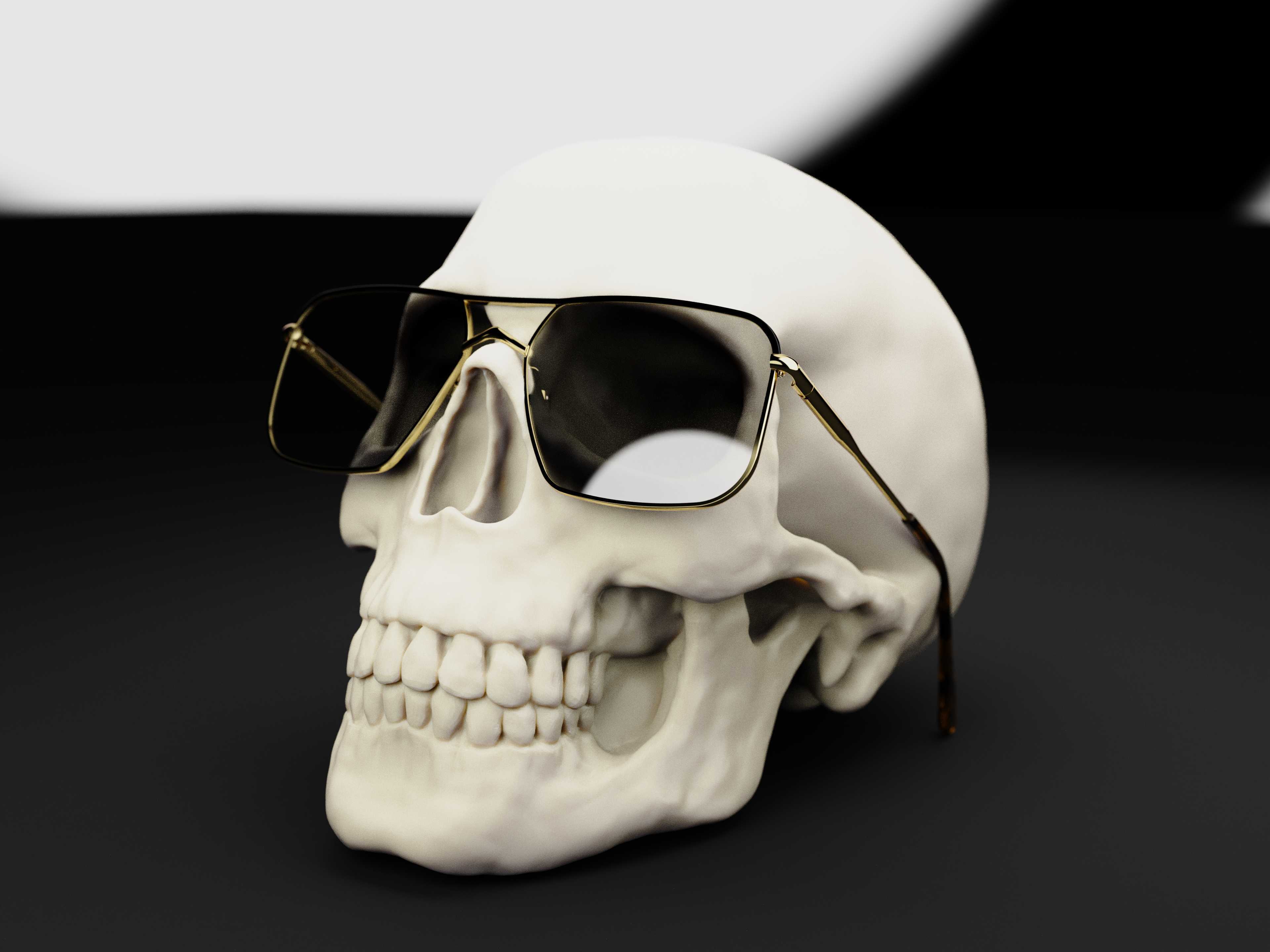

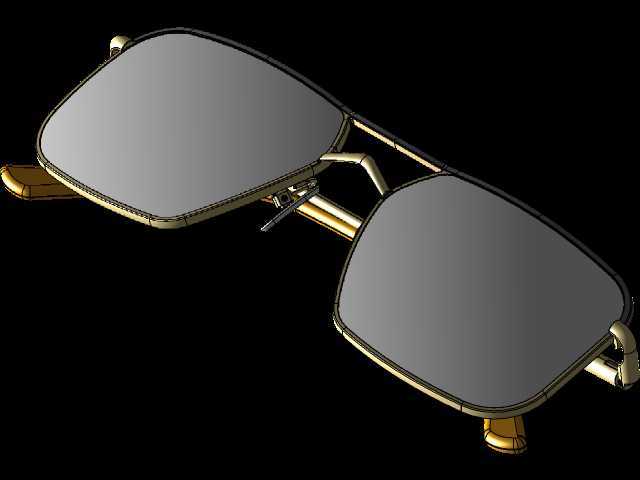

　　日常佩戴的金属细框太阳镜，看似是普通日用消费品，其结构设计里藏着不少人机工程与结构可靠性的考量，做这类产品的三维建模时，不能只做外观曲面的复刻，要把实际佩戴、开合使用的所有结构边界都考虑到位。先从镜腿的结构说起，很多人做眼镜模型容易忽略镜腿的开合角度与转动限位，实际量产的这类金属框太阳镜，镜腿与镜框连接的铰链位置，要预留足够的转动间隙，镜腿完全展开时，两镜腿尾端的开档尺寸要适配多数成年人的头围宽度，一般控制在135mm到145mm之间，镜腿向内收拢折叠时，要保证镜腿能完全贴合在镜框内侧，不会和镜片产生刮擦，铰链位置的转轴直径通常在1.2mm到1.8mm之间，转轴处要做微小的阻尼结构设计，保证镜腿展开后不会因为轻微晃动就自行收拢，佩戴时能稳定卡在头部两侧。再说到镜框的结构，这款是飞行员款的大框金属镜架，镜框的上沿横梁是主要的受力结构，横梁的截面不能做的太细，否则日常摘戴时很容易产生永久变形，横梁的截面一般做扁圆形，厚度控制在0.8mm到1.2mm，宽度在2mm到3mm之间，既保证结构强度，又不会显得过于笨重。镜框用来固定镜片的槽位，槽宽要比镜片厚度大0.1mm左右，槽深控制在1.5mm，保证镜片安装后不会轻易脱落，同时装配时不会因为过盈量太大撑裂镜片。

　　鼻托的位置是人机设计的核心，两个鼻托的间距要适配多数人的鼻梁宽度，一般在18mm到22mm之间，鼻托的倾斜角度要和鼻梁的侧面角度匹配，通常做15度到20度的内倾角，鼻托支架采用细金属丝弯折成型，支架要预留微小的形变余量，适配不同鼻梁高度的佩戴者，避免佩戴时出现压痕或者滑落的问题。镜片部分采用深色遮光镜片，镜片的曲面是带弧度的弯月面，基弯通常在600弯左右，也就是镜片的曲率半径和常见的眼球前表面曲率适配，保证佩戴时的视野不会出现明显的形变，镜片的边缘要做倒角处理，避免锋利的边缘划伤镜框或者佩戴者的皮肤，镜片和镜框的装配位置，要在镜框的下沿预留微小的排水缝隙，避免雨天或者出汗时积水在槽位里滋生污垢。

　　实际应用场景里，这类太阳镜除了日常户外出行的遮光用途，也常作为服饰搭配的配饰，所以建模时对外形的线条流畅度要求很高，镜框的金属边框要做等宽处理，所有的弯折位置要做顺滑的圆角过渡，不能出现生硬的折角，镜腿的尾端要做向下的弯曲弧度，刚好挂在耳后位置，尾端可以套上软质的胶套，提升长时间佩戴的舒适度，胶套的长度一般在35mm到40mm，完全覆盖镜腿和耳部接触的区域。做这类产品的结构设计时，还要考虑整体的重量控制，整副眼镜的重量要控制在25g以内，所以金属部分尽量采用轻质的合金材质，在保证结构强度的前提下尽可能减薄壁厚，镜片在满足遮光和抗冲击要求的前提下，厚度控制在1.5mm到2mm之间，中心厚度不要超过2mm，避免整体重量过大压迫鼻梁。

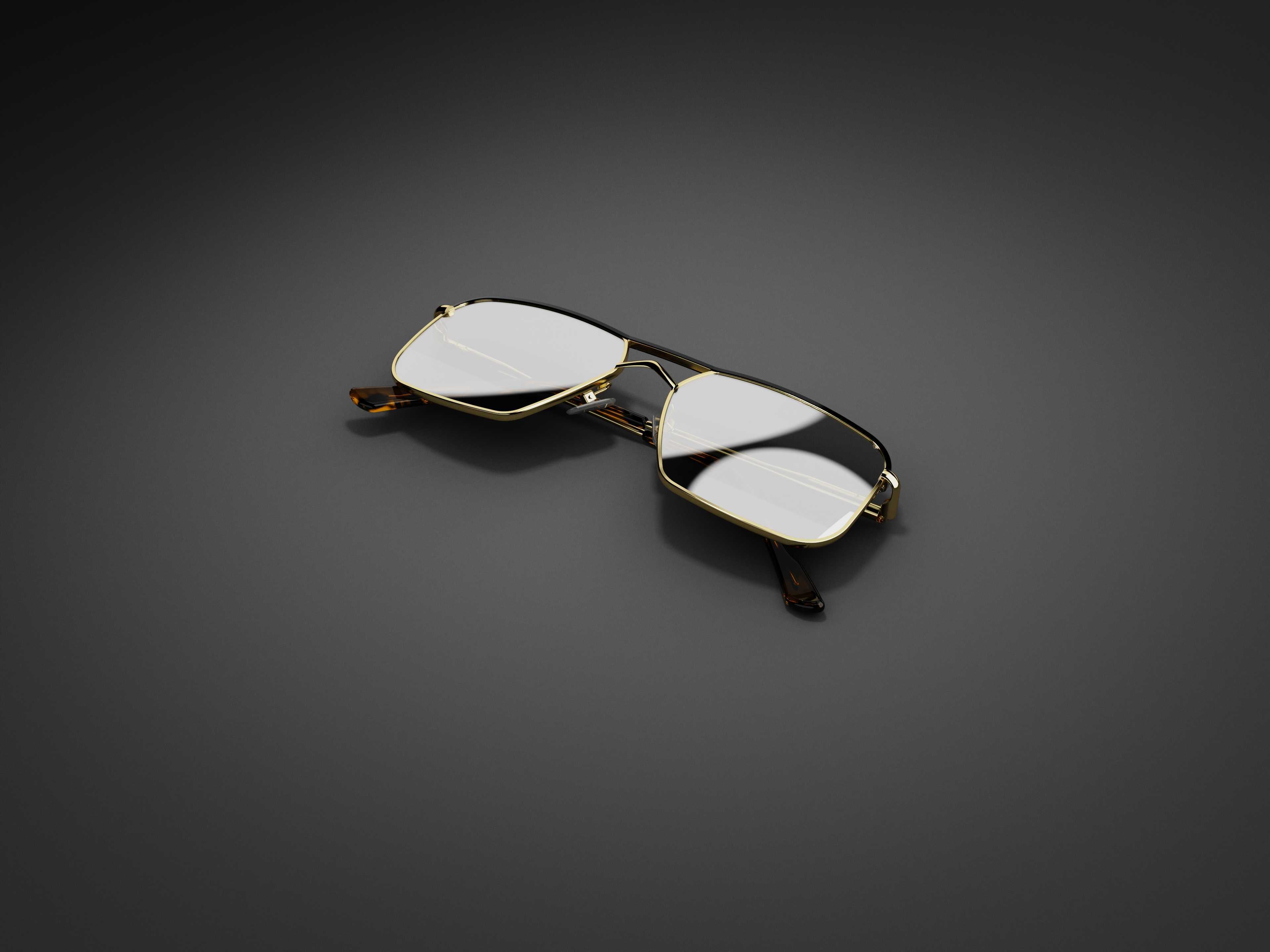

　　另外，镜腿折叠后的整体厚度要控制在12mm以内，方便放入常规的眼镜盒中携带，折叠后整体的外轮廓尺寸要和常规眼镜盒的内部尺寸匹配，长度在140mm左右，高度在50mm左右，不会出现放不进常规眼镜盒的问题。很多新手做这类眼镜模型时，容易把铰链的位置做的过于突出，实际量产的产品里，铰链的外表面要和镜框、镜腿的外表面齐平，不会有凸起的结构硌到头部侧面，铰链的连接缝隙控制在0.05mm以内，既保证转动灵活，又不会出现明显的缝隙影响外观。还有镜框的中梁位置，也就是连接两个镜框的鼻梁架部分，弧度要贴合人脸的鼻梁根部轮廓，不能太贴脸导致睫毛碰到镜片，也不能离脸太远导致遮光效果变差，镜片后表面和人眼角膜的距离一般控制在12mm到14mm之间，这个距离下既不会出现睫毛扫到镜片的问题，也能保证镜片的遮光范围足够，侧面的杂光不会从缝隙里进到眼睛里。
