Arduino nano开发板精细三维结构设计

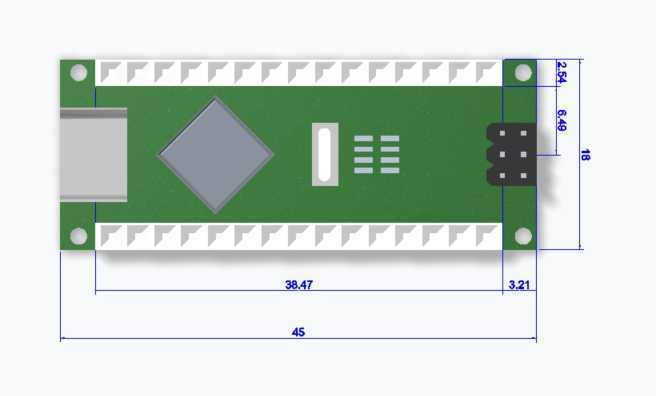

　　从实际使用场景来看，这款控制板常被集成到小型传感器采集节点、桌面级创客项目、教学实验装置里，很多时候需要和扩展板、传感器模块做层叠安装，或是嵌入到狭小的设备腔体内部，因此建模时对板体的整体轮廓做了精准还原，板体的长宽尺寸严格对应实物的安装孔位间距，四个边角的安装孔孔径、沉台深度都做了细节还原，方便工程师直接调用模型做安装柱的对位设计，不用反复核对实物尺寸调整安装位。在嵌入式开发、小型智能设备原型验证的场景中，Arduino nano这类紧凑型控制板的三维建模精度，直接影响到设备整体结构布局的合理性，很多做小型手持检测设备、桌面级实验装置的结构工程师，在做堆叠式安装设计时，经常会因为板载元件的高度差、接口伸出长度的建模误差，导致后期打样出现外壳干涉、接口对位不准的问题，这套三维结构在建模阶段就充分考虑了实际装配中的各类边界约束。

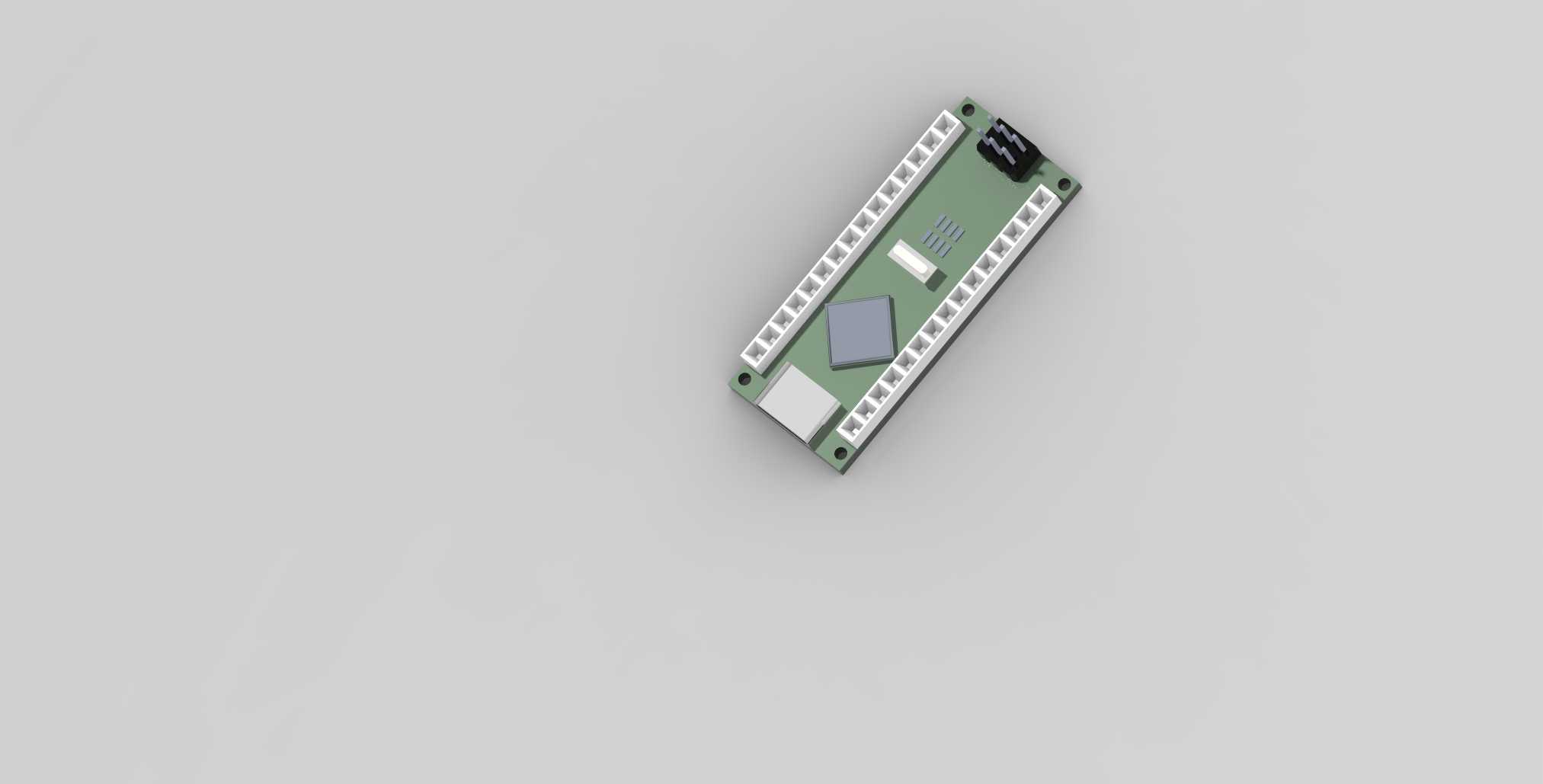

　　板载元件的建模没有做简化省略，从两端的排针座高度、排针伸出长度，到板上的主控芯片、USB接口、复位按键、电源指示灯的位置和高度都做了1:1还原，甚至连板上的丝印标识对应的元件布局都和实物保持一致，在做外壳开孔设计时，可以直接提取模型的外轮廓做腔体切除，提取USB接口、排针接口的位置做开口对位，避免出现开口偏移、接口被外壳挡住的问题。设计思路上没有采用整块板加贴图的偷懒建模方式，而是把每个独立元件都做了独立的实体建模，区分了PCB基板、塑料排针座、金属插针、芯片塑封体、金属接口外壳的不同材质特征，在做结构干涉检查时，可以单独选中某个元件做间隙分析，比如排针和上方安装的扩展板之间的预留间隙、USB接口和外壳开口的配合余量，都能直接通过模型测量得到准确数值，不用再单独拆分模型。

　　在做设备内部走线规划时，也可以参考板上元件的高度分布，合理安排走线的路径，避开较高的元件区域，防止导线被挤压在元件和外壳之间造成磨损。对于需要做产品渲染展示的场景，这套模型的细节程度也能满足需求，板上元件的色彩区分、金属部分的质感表现都做了对应处理，不用再额外调整材质就能直接用于方案展示的渲染输出。很多工程师在做小型智能设备的结构设计时，往往会忽略控制板的细节建模，只画一个大致的方块代替，等到实际装配时才发现元件和外壳筋位干涉、接口位置不对，不得不重新修改外壳模具，耽误项目进度，这套精细建模的控制板模型，可以直接导入到装配体中作为固定参考件，从方案设计阶段就把所有的安装边界、干涉风险提前排除。

　　比如在做便携式粗糙度检测设备的结构设计时，这款控制板是核心的控制单元，需要安装在设备的手持腔体内部，旁边要挨着电池模块和传感器接口板，通过调用这个三维模型，可以精准排布三个部件的位置，计算出腔体的最小内部尺寸，同时预留出足够的走线空间，确认排针和连接线的插拔操作空间是否足够，不用等实物到手再做尺寸匹配。另外在做教学演示用的实验台架设计时，也可以直接用这个模型做安装板的开孔定位，确保固定孔位和板体完全匹配，学生在实际组装时不会出现孔位对不上的问题。模型的所有尺寸都参考实物的工程公差做了对应处理，安装孔的位置公差、板体的厚度公差都控制在实际生产的合理范围内，不会出现模型尺寸完美但实际装不上的情况。
