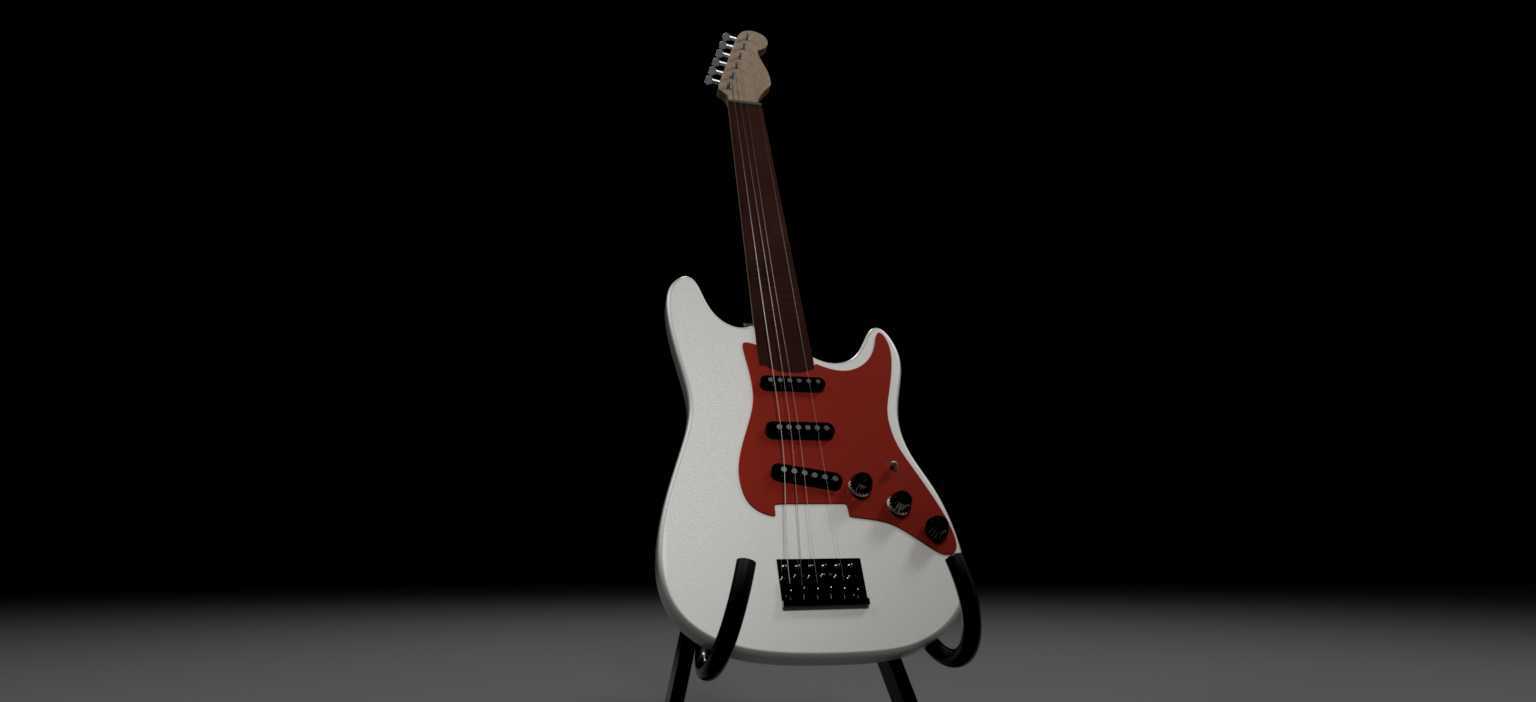

经典红白配色Strato款电吉他结构设计

　　这款电吉他的三维结构设计，核心围绕电声弦乐器的实际演奏使用需求展开，首先从演奏握持的人机边界出发，琴身轮廓做了贴合人体坐姿、站姿演奏的弧度处理，琴身主体采用实心硬木等效结构设计，轮廓边缘做了统一的R3-R5圆角过渡，既避免演奏时硌靠肢体的不适感，也能减少结构应力集中点，提升整体结构抗磕碰性能。琴颈与琴身的连接采用螺栓固定式插接结构，连接面做了精准的平面度公差约束，保证琴颈安装后与琴身的垂直度偏差控制在0.1mm以内，避免琴弦安装后出现打品、弦距不均的问题。指板部分的品丝安装槽做了等间距定位设计，每一个品丝槽的深度、宽度公差控制在0.05mm范围内，保证品丝压装后表面平整，音准定位精度符合电吉他演奏的专业要求。

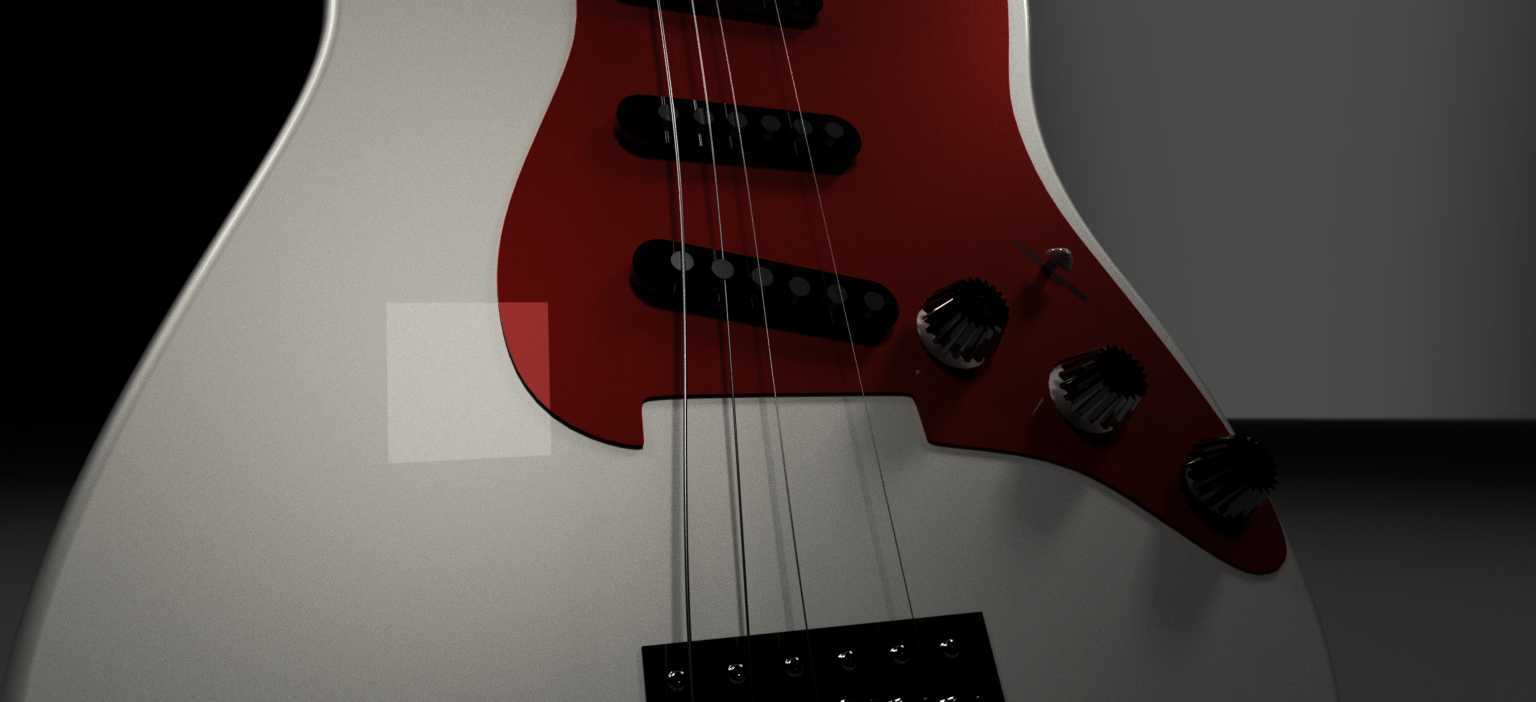

　　拾音器部分采用三单拾音器布局，三个拾音器的安装槽位做了统一的沉台设计，沉台深度与拾音器标准安装尺寸匹配，拾音器固定孔位预留了高度调节余量，方便后期根据演奏需求调整拾音器与琴弦的间距，适配不同风格的音色输出需求。琴桥部分采用单摇颤音系统结构，琴桥底座的安装孔位与琴身预埋的金属衬套位置完全对齐，摇把安装孔做了同轴度约束，保证颤音操作时琴桥摆动顺畅，不会出现卡滞、跑音的问题。旋钮部分采用封闭式弦钮结构，弦钮安装孔位在琴头位置做了对称排布，每个弦钮的转轴与琴头平面保持垂直，保证琴弦穿装后走线顺畅，调音时转动阻尼均匀，锁弦结构的卡位设计能有效避免演奏过程中琴弦松动跑音。

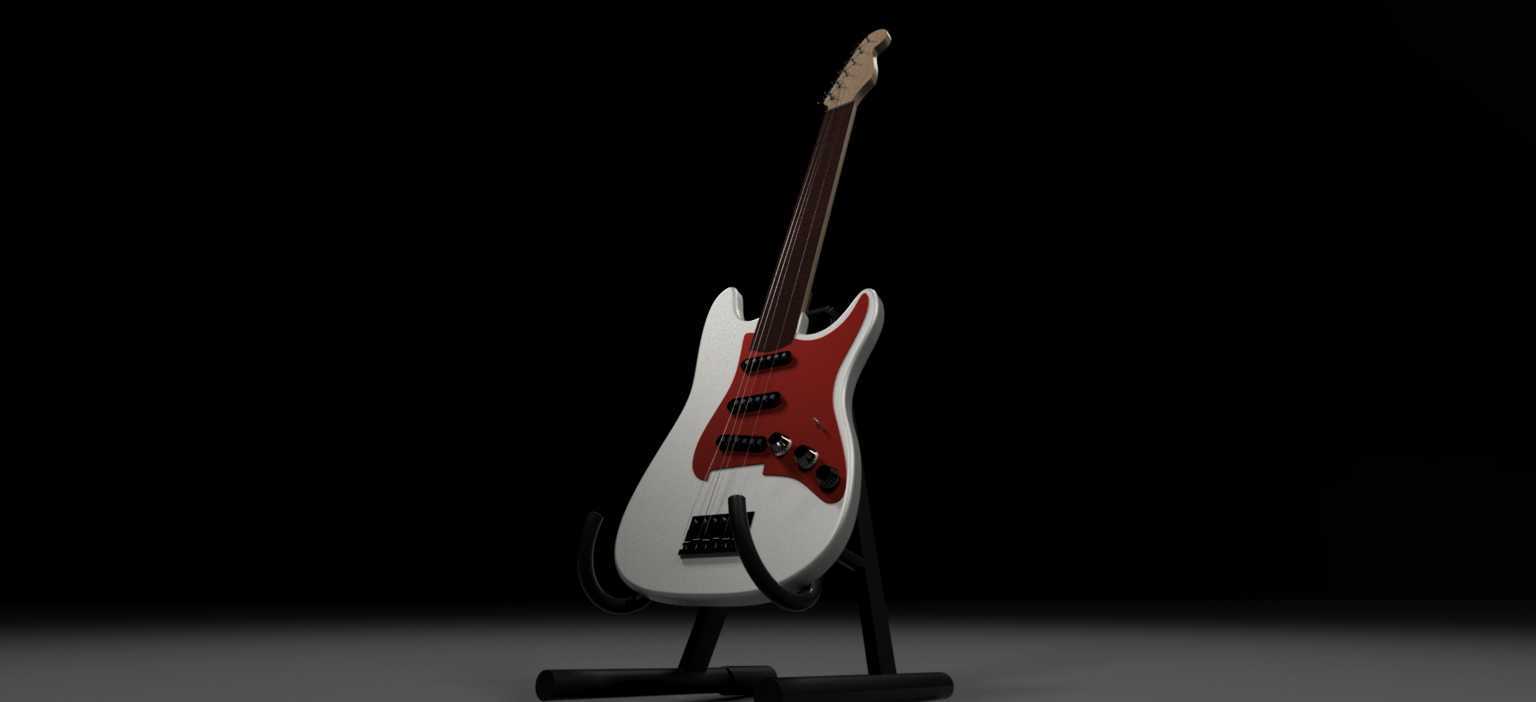

　　护板部分采用经典的红白色分层设计，护板的固定孔位与琴身的预埋螺母位置一一对应，护板与琴身表面的贴合间隙控制在0.2mm以内，既可以保护琴身表面不被拨片刮擦，也能覆盖琴身内部的电路走线槽，保证外观整洁。电路仓部分在琴身背部做了独立的仓室设计，仓室盖板采用卡扣加螺丝的双重固定方式，仓室内部预留了足够的走线空间，电位器、档位开关的安装孔位做了精准定位，保证旋钮、拨杆安装后操作顺畅，不会出现干涉问题。从安装边界来看，整琴总长度控制在980mm左右，琴身最宽处约320mm，琴身厚度约45mm，搭配立式支架使用时，支架的支撑点对应琴身重心位置，保证放置时的稳定性，不会出现侧翻问题。

　　在实际应用场景中，该结构模型可用于电吉他的量产开模参考、定制化改装设计、乐器结构教学演示等场景，建模过程中对每一个配合面的公差、装配间隙都做了符合实际生产要求的约束，所有结构特征都可直接对接数控加工、注塑成型等生产工艺，不需要额外做结构修正。琴颈内部预埋的钢筋调节槽做了精准的路径设计，调节钢筋的安装位置与琴颈曲率调整需求匹配，通过调节钢筋的张力可以调整琴颈的弯曲度，适配不同规格琴弦的张力需求，避免因琴弦拉力变化导致琴颈变形，影响演奏手感。品记镶嵌槽在指板对应位置做了沉台设计，镶嵌深度与品记材料厚度匹配，镶嵌后品记表面与指板表面齐平，不会影响左手按弦的顺滑度。输出接口部分在琴身侧面做了沉孔设计，接口固定螺母的安装位做了防转结构，避免频繁插拔音频线时接口松动，导致接触不良出现音色杂音。背带钉的安装位置分别在琴身上端和琴身底部，两个背带钉的连线穿过整琴重心位置，保证背带背负时琴身保持平衡，不会出现前倾或者后倾的问题，提升站立演奏时的稳定性。
