Tech21 Boost Comp吉他效果踏板外壳结构

在电声乐器周边设备的配套安装场景中，效果踏板是吉他、贝斯手搭建信号链路时的核心硬件单元，这类单块效果器需要统一安装在标准尺寸的效果器板上，通过跳线完成信号串联，因此外壳的安装尺寸、接口位置直接决定了设备的排布兼容性。本次建模的Boost Comp激励压缩踏板外壳，完全围绕实际装机的适配需求展开，没有复刻内部电路结构，仅针对外部装配边界做了精准还原，方便使用者在效果器板排布阶段提前完成布局规划，避免采购后出现尺寸冲突、接口干涉的问题。

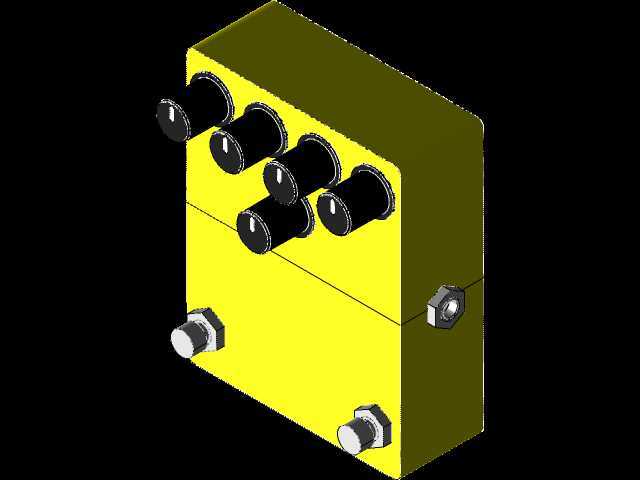

从实际使用场景来看，这类激励压缩效果器通常放置在效果链路的前端位置，用于提升输入信号的动态范围、压缩过大的信号峰值，让吉他或贝斯的输出信号更平稳，适配后级过载、失真类效果器的输入阈值，因此踏板在效果器板上的位置通常靠近输入接口端，周边需要预留电源跳线、信号跳线的弯折空间，建模时特意还原了外壳所有外接接口的突出长度，包括顶部五个调节旋钮的凸起高度、侧面三个音频接口与电源接口的外伸尺寸，在排布效果器板时可以直接参考模型的边界尺寸预留间隙，避免旋钮被相邻踏板磕碰、接口处线材弯折角度过大导致接触不良。

设计思路上完全遵循实物的尺寸测量结果，外壳采用分体式扣合结构，上下壳通过侧边的固定螺丝完成锁紧，建模时还原了侧边固定螺丝的沉头位置与螺母的突出厚度，这部分尺寸是安装时的关键边界——很多效果器板采用魔术贴固定方式，螺母突出的部分会占用底部的粘贴空间，如果忽略这部分尺寸，会导致踏板粘贴后出现倾斜，踩踏时受力不稳。顶部的五个调节旋钮分别对应增益、压缩量、电平、音色等调节功能，每个旋钮的直径与间距都按照实物比例还原，实际使用时旋钮之间需要预留手指操作的空间，建模时保留了旋钮的防滑纹理结构与顶部的标识位，排布时可以直观判断相邻踏板之间是否会挡住旋钮操作，避免装机后出现调节不便的问题。

外形尺寸方面，外壳主体为长方体结构，边角做了小圆弧过渡处理，避免尖锐边角在运输、使用过程中磕碰掉漆或者划伤线材，所有接口的位置都按照实物布局设置：输入输出接口分布在外壳的两侧短边位置，电源接口设置在侧边的长边位置，这种布局符合主流单块效果器的走线习惯，信号从一侧进另一侧出，电源走线从侧边引出，不会和信号线交叉干扰。安装边界上，底部为平整平面，除了三个固定螺丝的轻微凸起外没有其他突出结构，适配市面上绝大多数带魔术贴的效果器板安装需求，不需要额外加装固定支架。

对于经常调整效果器板配置的乐手来说，提前通过三维模型完成排布验证，可以大幅减少实际装机时的调整工作量，不需要拿到实物后反复测量尺寸、挪动位置，就能提前规划好每块踏板的位置、线材的长度与走线路径，避免出现线材长度不够、踏板之间间距过小无法操作的问题。建模过程中特意规避了内部电子结构的冗余建模，仅保留外部装配相关的所有结构特征，文件体量轻便，在做效果器板整体装配建模时不会占用过多系统资源，同时所有关键安装尺寸都和实物保持一致，完全可以满足布局验证、安装干涉检查的使用需求。

从结构设计的角度来看，这类效果器外壳属于典型的薄板扣合式壳体结构，壁厚均匀，螺丝固定位的加强筋结构都做了简化还原，对于从事乐器周边配件设计的从业者来说，也可以参考这个模型的接口布局、尺寸比例，做同类效果器外壳的改型设计，比如调整旋钮位置、更换接口类型时，可以基于现有模型的安装边界做调整，保证改型后的产品依然能适配主流效果器板的安装尺寸，不需要重新从零开始建模，提升设计效率。
