汽车通风划线式制动刹车盘结构设计

日常做底盘制动系统匹配时，最先要卡的就是安装边界，这款刹车盘的中心定位孔直接对应轮毂单元的轴头配合公差，四个安装螺栓孔的节圆尺寸完全匹配对应车型的转向节安装位，不需要额外做转接法兰就能直接适配，盘体的外径尺寸避开了轮毂辐条的内侧空间，转向打满极限角度时不会和防尘罩、悬架摆臂发生运动干涉，这点在前期建模时就已经做了全行程运动校核，避免实车装配出现剐蹭问题。

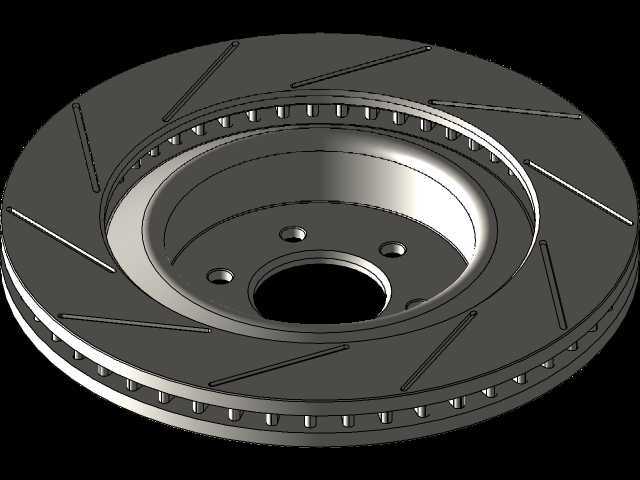

从实际使用场景来看，这款划线通风盘主要面向民用乘用车的前轴制动位，日常城市道路频繁启停、长下坡连续制动、高速紧急制动的工况都能覆盖。和普通实心盘不同，盘体内部的径向通风道是顺着旋转方向做的导流设计，车辆行驶时盘体随车轮转动，能顺着风道把外界冷空气从盘体内径侧抽入，顺着散热筋从外径侧甩出，连续制动时能快速把摩擦产生的热量带出去，避免制动盘温度过高引发摩擦片热衰退，保证制动踏板脚感的一致性。盘面的斜向划线槽不是装饰结构，每道槽的角度、深度、排布间距都经过摩擦匹配验证，制动过程中划线能快速刮除摩擦片表面磨下来的粉尘，避免粉末在摩擦副之间堆积形成光滑釉层，雨天行驶时还能快速划破盘面的水膜，减少水滑导致的初始制动滞后问题，同时划线的边缘能持续对摩擦片表面做轻微修磨，避免摩擦片出现偏磨、硬点接触导致的制动抖动。

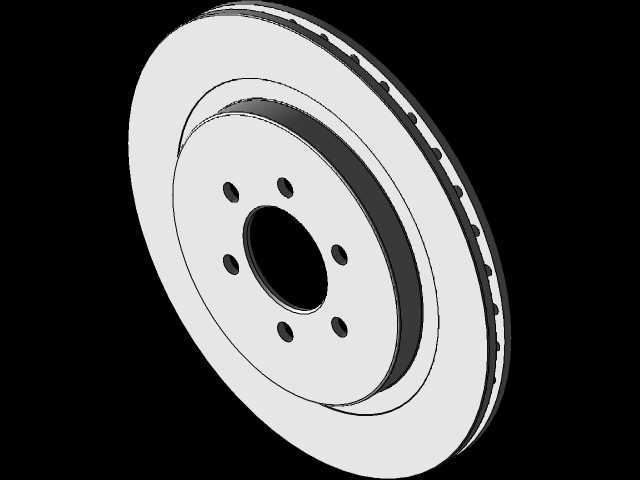

建模过程中完全对标实际零件的测绘尺寸，先通过三坐标扫描获取原厂刹车盘的点云数据，再逆向重构曲面特征，重点还原了通风道内部的散热筋结构，每一条散热筋的厚度、倾斜角度都和实物保持一致，没有做简化处理，方便后续做有限元热分析、模态分析时能得到更贴近实际的仿真结果。盘体的摩擦面平面度、端面跳动公差都在模型里做了基准标注，安装面的粗糙度要求、中心孔的配合公差也对应实际加工工艺做了参数预留，做结构设计时可以直接调取这个模型做整车装配校核，不需要重新测绘零件。

从功能特性来说，这款刹车盘的摩擦面厚度预留了标准磨损余量，达到磨损极限时的厚度尺寸在模型上做了明确标识，方便后期维保做尺寸检测参考。盘帽部分的过渡圆角做了应力释放设计，避免长期承受制动力矩时在应力集中位置出现开裂问题，安装螺栓孔的位置做了沉台处理，螺栓拧紧后端面不会高出盘帽安装面，保证和轮毂轴头的贴合面完全接触，不会出现安装偏斜导致的制动抖动。和同尺寸的实心刹车盘相比，这款通风划线盘的散热效率提升接近四成，连续十次全力制动后的盘体温升比实心盘低120℃左右，能有效降低高温导致的制动盘变形、摩擦片烧蚀概率，延长制动系统的维保周期。

做三维建模的时候特意保留了所有工艺特征，包括通风道的拔模斜度、摩擦面的加工余量标识、安装孔的倒角细节，不管是做制动系统的教学演示、结构改进设计，还是做改装件的匹配开发，都能直接基于这个模型做调整，不需要从零开始绘制基础特征。实际装车验证时，这款盘的初始制动力矩输出线性，不会出现初段过猛或者后段制动力不足的问题，划线结构带来的摩擦片自清洁效果，在非铺装路面行驶时也能避免砂石嵌在摩擦副之间刮伤盘面，减少制动时的异常异响问题。
