适配220mm制动盘的KTM后刹车夹式护罩

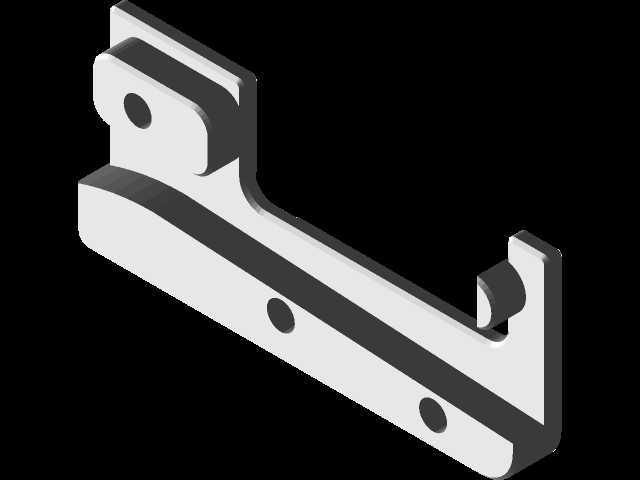

　　在越野摩托车的非铺装路面骑行场景中，后轮制动盘长期暴露在飞石、泥块、树枝等异物冲击的环境下，一旦制动盘表面被硬物磕碰出凹坑、变形，轻则导致刹车手感绵软、制动力输出不均，重则引发制动卡钳活塞卡滞、刹车失效的安全隐患，这款夹式后刹车盘护罩正是针对这类实际使用痛点开发的防护结构。从实际安装适配性来看，这款护罩专门匹配直径220mm的后制动盘转子，整体采用夹式安装结构，不需要对原车后摇臂、制动卡钳安装位做任何打孔、焊接类改装，三个预留的螺栓安装孔位完全对应KTM对应车型后制动卡钳支架的原有固定点位，安装时只需将护罩的夹持卡槽对准卡钳支架的安装基准面，穿入原车固定螺栓按标准扭矩锁紧即可，安装后护罩与制动盘外缘的间隙控制在5-8mm区间，既不会在制动盘受热膨胀、后轮受冲击发生小幅位移时产生剐蹭，也能最大化缩小防护间隙，避免大尺寸碎石从缝隙中窜入撞击制动盘。

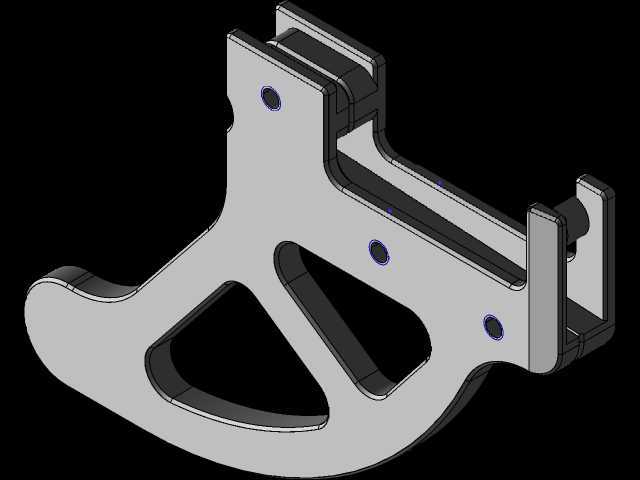

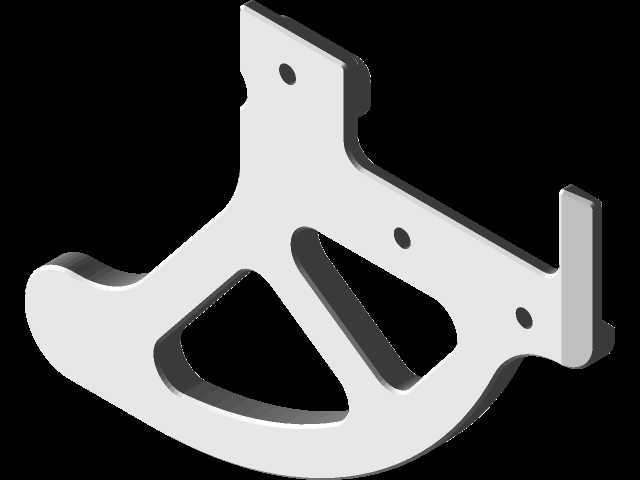

　　从结构设计思路来看，护罩主体采用了镂空式的框架结构，没有做全封闭的罩体设计，这是因为越野骑行时制动系统会频繁产生大量热量，全封闭结构会导致制动盘、卡钳周围的空气流通受阻，热量积聚容易引发制动热衰减，而三处大尺寸的三角形镂空孔，既可以让行驶中的气流直接穿过护罩带走制动区域的热量，也能让溅入护罩内的泥块、积水快速排出，避免泥块在护罩内部堆积卡滞制动盘。护罩的外缘做了12mm宽度的翻边结构，翻边朝向制动盘一侧弯折，形成类似挡泥板的遮挡结构，能够阻挡车轮带起的正面飞石直接撞击制动盘的摩擦工作面，同时护罩靠近卡钳的一侧做了内凹的避让槽，完全避开制动卡钳的活塞回位区域、放气螺钉位置以及刹车油管的走线路径，不会干涉卡钳的正常制动动作，也不会在悬挂压缩、后轮跳动时与周边部件发生运动干涉。

　　从受力结构来看，护罩的三个安装点位呈三角形分布，相比两点式安装结构拥有更好的抗冲击刚性，当护罩侧面受到树枝剐蹭、飞石撞击时，三角形的安装布局可以将冲击力均匀分散到三个固定螺栓上，避免单点受力过大导致护罩变形、断裂。护罩的整体厚度控制在6mm，在保证结构强度的前提下尽可能降低了自身重量，不会给后悬挂增加过多的非簧载质量，影响后轮的贴地性能。在实际越野场景的使用中，这款护罩除了阻挡异物撞击制动盘之外，还能在车辆发生侧滑、倒车时，为制动盘提供第一道防护，避免制动盘直接与地面、岩石发生硬接触，减少制动盘变形、碎裂的概率，相比市面上常见的全包式金属护罩，这种夹式镂空结构的护罩在泥地骑行时不容易出现积泥卡滞的问题，日常维护时只需要用高压水枪直接冲洗镂空区域即可，不需要拆卸护罩就能清理掉附着的泥污。

　　从安装边界来看，这款护罩的整体外轮廓宽度比原车卡钳支架宽出18mm，不会超出后摇臂的外侧轮廓，在林道骑行时不会因为护罩突出过多被树枝、岩石勾挂，护罩的下端做了圆弧过渡处理，没有尖锐的棱角，即使骑行中护罩与地面发生短暂接触，也不会因为棱角卡滞地面引发车辆失控。针对越野骑行中常见的低温、泥水腐蚀环境，护罩的结构设计上没有做封闭的空腔，不会出现积水存积导致的腐蚀问题，所有的安装孔位都做了沉台设计，螺栓锁紧后螺栓头不会突出护罩表面，减少骑行中被异物磕碰导致螺栓松动的概率。
