双自由度3D打印流道扩展附加平台结构

在桌面级FDM 3D打印的实际生产场景中，常规三轴设备的加工自由度存在明显局限，面对带倒扣、多面联动特征的复杂制件时，往往需要多次中断打印进行工件翻面装夹，不仅会带来定位误差累积，还会大幅拉长单件加工周期，部分带连续曲面的结构甚至无法通过常规三轴路径完成成型。这套附加平台的设计初衷，就是为现有三角洲结构3D打印机扩展运动自由度，在不改动设备原有主体框架的前提下，实现双轴联动的旋转进给，填补常规桌面设备的多面加工能力空白。

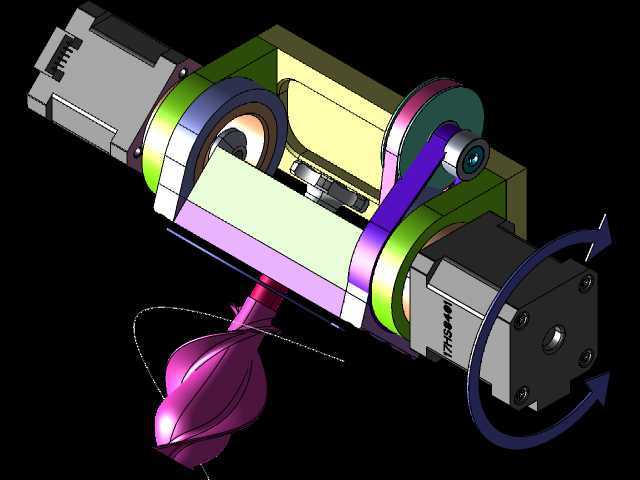

从结构布局来看，整套平台采用紧凑化设计思路，整体安装边界控制在极小范围内，不会过多占用打印机原有成型腔的有效工作空间，适配多数常规尺寸的三角洲设备安装位。驱动旋转轴的电机采用外置于底座的布局方案，区别于传统将驱动元件集成在转动架内部的设计，这种布局能大幅缩小转动端的结构尺寸，降低转动部分的整体惯量，提升旋转进给的响应速度与定位精度。主轴组件与齿形滑轮采用一体化加工成型的结构，省去了额外的连接件装配环节，既减少了装配累积误差，也进一步压缩了支架部分的结构尺寸，让整体转动结构更加紧凑。

心轴部分采用锥形配合结构，配合锁紧螺母完成轴向与周向的固定，这种配合形式能保证转动过程中的心轴同轴度，避免长期往复旋转后出现轴系窜动的问题，同时也能提升主轴的承载能力，适配一定重量的打印工装与工件装夹需求。设计过程中针对安装心轴的主轴直径做了针对性的缩小优化，在满足结构强度与刚性要求的前提下，尽可能减小转动端的外形尺寸，避免转动过程中与打印机原有喷头组件、框架结构发生运动干涉。

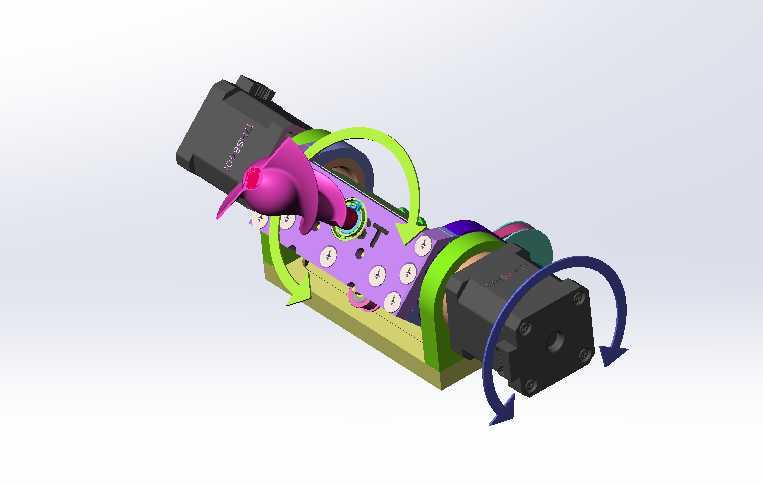

平台的两个旋转自由度分别对应不同的转动方向，可实现工件在空间内的多角度姿态调整，配合原有三轴的直线运动，可完成五轴联动的打印路径规划，能实现无支撑打印带复杂倒扣、连续空间曲面的制件，也可用于多面体零件的一次性连续加工，省去多次装夹的对位步骤。齿形传动的结构形式能保证传动过程中的传动比稳定，避免传动打滑造成的角度定位偏差，保证旋转进给的精度可控。目前结构设计阶段也在评估传动比的优化方案，考虑是否在驱动电机与心轴之间增加变速结构，通过调整传动比来提升旋转轴的输出扭矩，同时优化低速转动时的进给平稳性，适配更大重量工件的加工需求。

在实际应用层面，这套附加平台可直接加装在现有成熟的三角洲3D打印机上，不需要对设备原有控制系统、运动结构做大规模改动，仅需扩展对应的运动轴驱动接口即可完成升级，能大幅降低桌面级用户获取多轴打印能力的改造成本。紧凑的结构设计也让平台的拆装更加便捷，用户可根据实际加工需求快速切换常规三轴打印模式与双轴扩展模式，兼顾常规制件的打印效率与复杂制件的加工能力。结构上预留的标准安装位可适配不同规格的工件装夹夹具，能满足不同尺寸、不同形状制件的装夹固定需求，转动部分的限位结构也做了针对性设计，可避免超程转动造成的线路缠绕、结构碰撞问题，提升设备运行的可靠性。
