异瞳黑猫咪卡通艺术摆件造型设计

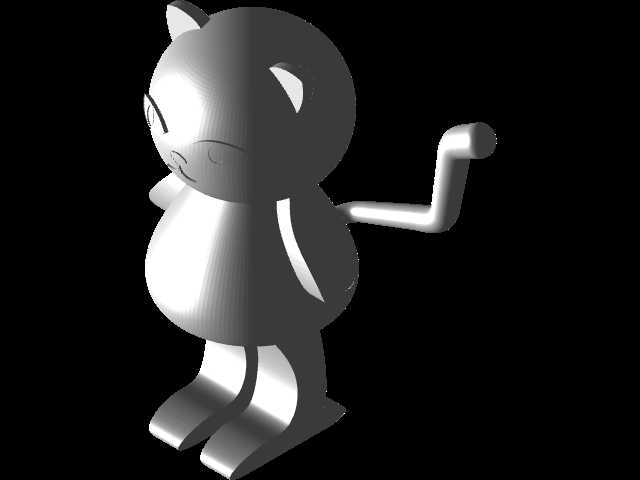

　　这款卡通黑猫造型的三维设计，最初的需求来自桌面文创摆件的3D打印定制场景，面向的是手办制作、桌面装饰以及潮玩周边的小批量生产需求，在做结构设计的时候，首先要考虑的就是FDM以及光固化3D打印的成型适配性，避免出现大角度悬空结构，减少打印过程中支撑材料的使用量，降低后期打磨处理的工作量。整体造型采用一体化圆润曲面设计，没有尖锐的棱角，所有过渡位置都做了R2以上的圆角处理，一方面是避免打印完成后出现应力集中导致的边角脆断，另一方面也符合卡通玩具的安全设计要求，即使作为儿童桌面摆件也不会出现划伤风险。从结构布局来看，整体采用下重上轻的重心分配逻辑，下肢部分做了适度的壁厚加厚处理，内部预留了15%的填充密度空间，打印完成后无需额外加装配重底座就可以稳定放置在水平桌面，站立状态下的支撑面为两个足部的投影区域，经测算静态稳定角达到32度，日常桌面轻微触碰不会出现倾倒问题。尾部造型采用向上翘起的弧形设计，和主体躯干的连接位置做了渐变式的壁厚过渡，从尾部尖端的1.2mm壁厚逐步过渡到连接根部的3mm壁厚，既保证了尾部造型的轻盈感，又避免了连接位置因为壁厚突变导致的打印层间开裂问题。

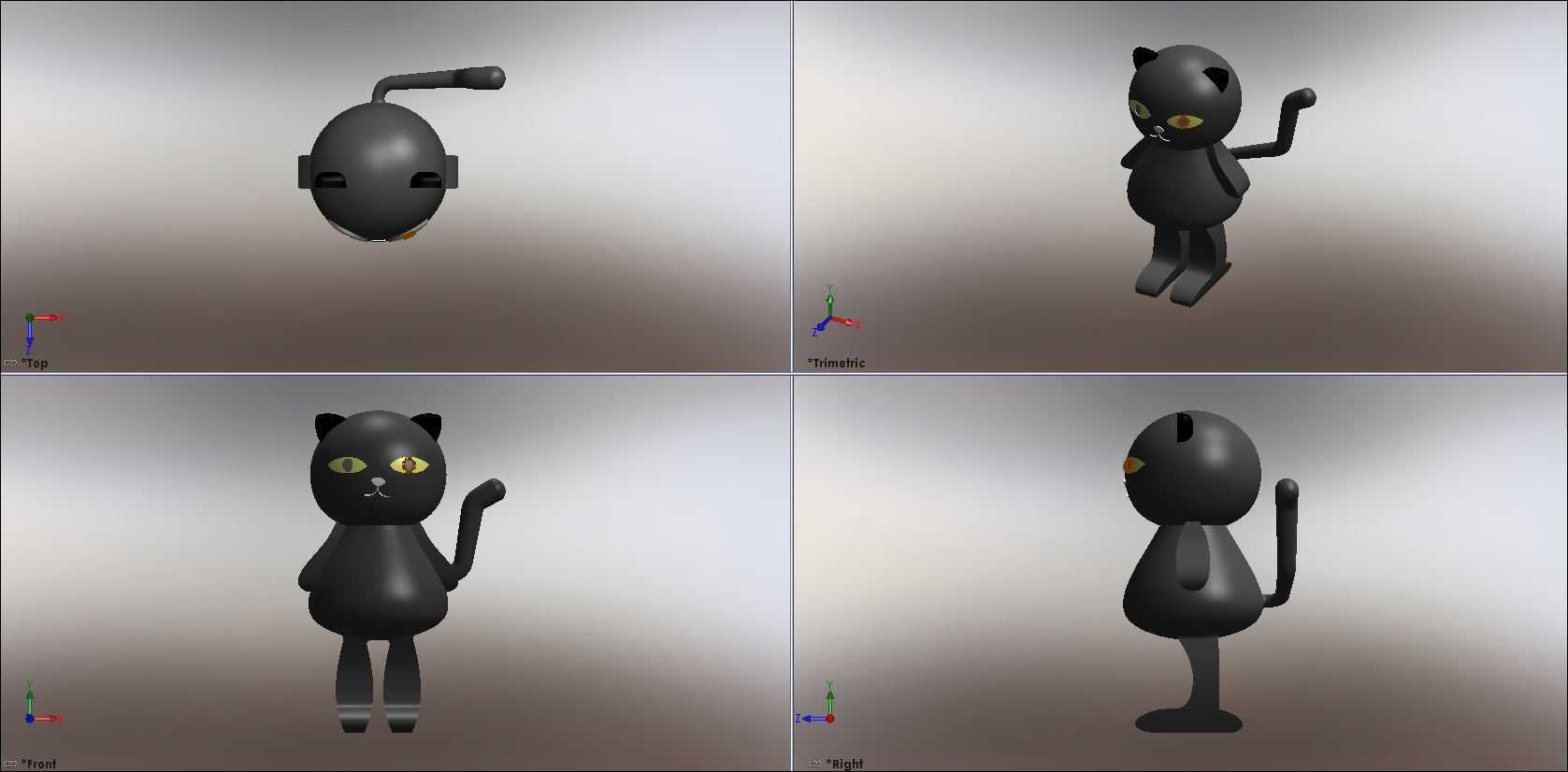

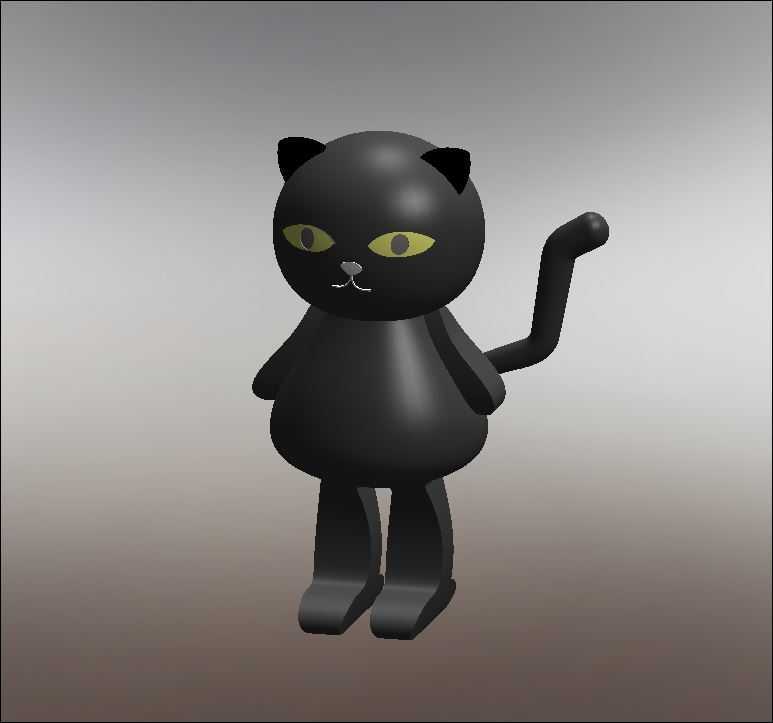

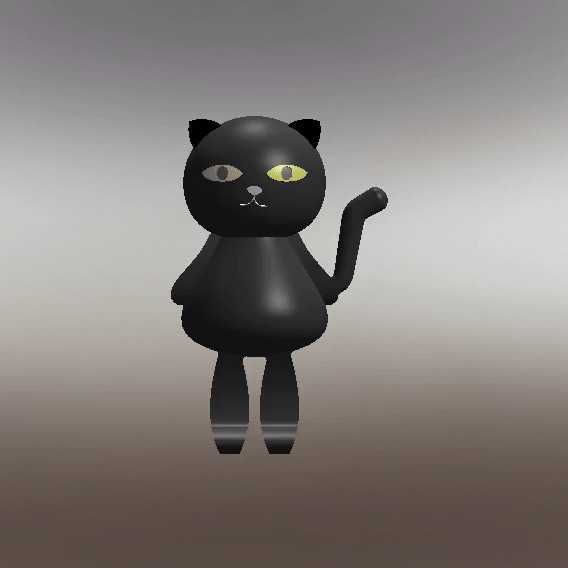

　　头部的异瞳设计是整个造型的视觉重点，在建模的时候眼部区域做了0.3mm的下沉凹槽，方便后期打印完成后进行分色涂装，不需要额外做遮盖处理就可以精准绘制不同颜色的眼部细节，鼻子和嘴部的凸起高度控制在0.8mm，既保留了面部的立体感，又不会因为凸起过高在打印过程中出现层纹瑕疵。躯干部分采用类似连衣裙的圆润弧面造型，和下肢的连接位置做了平滑的曲面过渡，没有明显的拼接缝隙，一体化打印的时候可以避免出现分层错位的问题，整体外形的最大外轮廓尺寸控制在80mm60mm100mm的范围内，刚好适配主流桌面级3D打印机的成型平台尺寸，单次打印可以同时排布4个相同模型，大幅提升小批量生产的效率。

　　在安装边界的考量上，因为是桌面摆放类的艺术玩具，不需要额外的安装固定结构，底部接触面做了0.2mm的平面度公差控制，放置在玻璃、木质桌面的时候不会出现晃动感，如果需要加装发光底座，也可以在底部预留的平面位置直接粘贴固定，不需要额外做结构修改。建模过程中所有曲面都做了G2连续处理，避免出现曲面褶皱或者棱角突兀的问题，渲染效果可以直接用于产品宣传图制作，不需要额外做曲面修补。针对3D打印的工艺特性，所有竖直方向的面都做了0.5度的脱模斜度处理，如果后续需要采用硅胶模具翻模制作树脂版本的量产件，也可以直接使用该模型开模，不需要额外修改拔模角度，大幅缩短从设计到量产的转化周期。

　　和常规的写实动物模型不同，这款卡通黑猫刻意放大了头部的占比，缩小了下肢的长度比例，整体头身比控制在1:1.2的范围，更符合卡通形象的萌系审美，手臂部分做了简化处理，和躯干融合为一体化的曲面，减少了零散小部件的数量，避免小部件打印完成后容易断裂丢失的问题。在壁厚设计上，整体外壳采用2mm的均匀壁厚，既保证了模型的结构强度，拿在手里有足够的分量感，又不会因为壁厚过大导致打印时间过长、耗材浪费的问题，内部为空心结构，如果需要做成储钱罐类的衍生产品，只需要在顶部或者底部开出硬币投放口就可以直接使用，不需要对整体结构做大幅调整。表面处理方面，因为所有曲面都是平滑过渡，打印完成后只需要做简单的打磨就可以进行喷漆或者手绘上色，不需要填补明显的层纹或者凹坑，对于手作爱好者来说上手门槛很低，不需要专业的后处理设备就可以做出完成度很高的成品。
