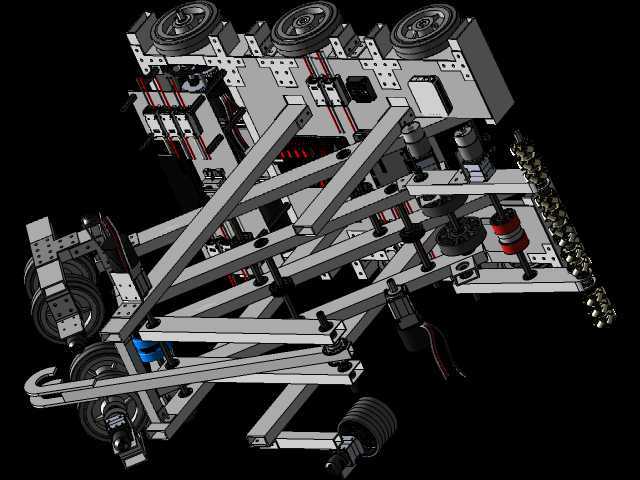

FRC1160竞赛机器人机械结构设计

该套机械结构面向青少年机器人竞技赛事场景开发，整体采用方管铝型材搭建主体框架，在保证结构刚性的前提下尽可能压缩整体自重，适配赛事对设备重量、启动尺寸的严格约束。行走部分采用西海岸坦克式传动布局，六组驱动轮沿底盘两侧对称排布，配合六台NEO驱动电机提供充足扭矩输出，可在赛事场地的多种铺装路面上完成急停、转向、高速冲刺动作，轮组安装位预留了张紧调节余量，可根据场地摩擦系数调整履带或轮组的预紧力，避免传动过程中出现打滑丢转问题。

进气系统布置在底盘前端低位，采用柔性拨轮加刚性导槽的组合结构，能够在行进过程中快速拾取场地内散落的球形弹丸，弹丸经导槽汇入提升链路后送入储弹舱，整个拾取过程无需额外对位操作，只要弹丸进入前端拾取范围即可被稳定导入，导槽内壁做了低摩擦处理，减少弹丸卡滞概率。供弹系统采用三级弹链输送结构，储弹舱可容纳五发直径匹配的赛事专用弹丸，弹链驱动由独立电机提供动力，可根据射击节奏调整供弹速度，保证弹丸输送节奏与射击器击发频率完全匹配，避免出现空射或供弹卡滞问题，CAD建模阶段未对弹链做细节建模，实际加工装配时可根据选用的弹链规格调整安装位尺寸。

射击器采用双轮水平发射结构，由两台775pro电机提供动力，双摩擦轮沿发射管两侧对称布置，弹丸进入发射管后被高速旋转的摩擦轮挤压加速，沿水平方向射出，发射管出口处做了内倒角处理，减少弹丸出管时的姿态偏移，射击器整体可沿俯仰轴小范围调整角度，适配不同距离的射击需求，角度调整机构采用舵机驱动，定位精度可满足赛事射击精度要求。攀爬机构采用双臂弹簧攀爬结构，布置在底盘上部两侧，攀爬臂采用高强度铝型材加工，臂端设置有挂钩结构，当机器人行驶到攀爬桁架位置时，攀爬臂在弹簧力作用下弹出挂钩挂住桁架横杆，配合底盘驱动轮的动力可将整机抬升离开地面，完成赛事要求的攀爬动作，弹簧选型经过刚度匹配，既保证挂钩弹出时的足够力度，也避免弹簧力过大导致结构变形。

控制面板布置在底盘上部易操作位置，集成了摇杆、颜色传感器及相关电路接口，摇杆用于手动模式下的设备操控，颜色传感器可识别场地内的标识色块，为自动模式运行提供位置参考，所有电气元件的安装位都预留了走线槽空间，避免线缆与运动部件发生干涉。整体结构的安装边界充分考虑了赛事规则要求，初始状态下所有外伸部件都收拢在规则允许的尺寸范围内，运动过程中各部件的活动范围也经过干涉校验，不会出现部件碰撞问题。各功能模块采用模块化安装设计，每个子系统都可单独拆卸维护，比如射击器、供弹系统、攀爬臂都通过螺栓与主框架连接，赛事现场出现故障时可快速更换备件，减少调试维护时间。框架连接处采用角件加固，承受冲击载荷的位置额外增加了加强筋，应对竞技过程中可能出现的碰撞冲击，所有转动部位都预留了轴承安装位，减少运动过程中的摩擦阻力，提升传动效率。
