桌面级多关节夹持式机械臂结构设计

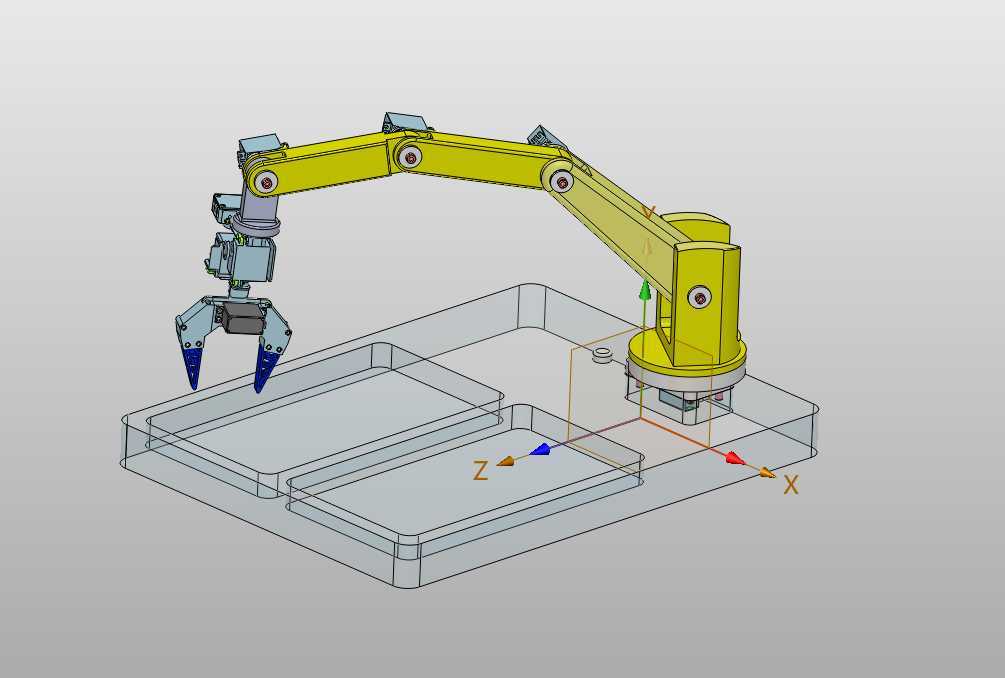

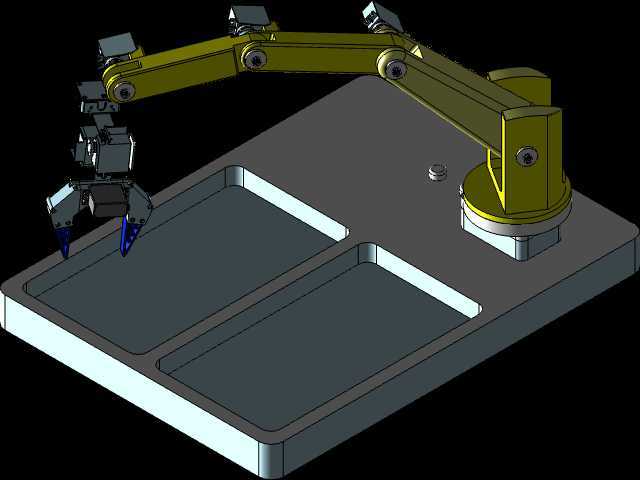

　　这款多关节夹持机械臂的设计定位偏向教学演示、小型工位辅助作业场景，整体采用平面关节加末端回转的布局，底座固定在一体化成型的安装托盘上，安装边界完全覆盖托盘内的矩形作业区域，不需要额外拓展外部安装空间，适合放置在实验室操作台、小型装配工位的台面上使用。从结构布局来看，底座部分采用回转支撑结构，可实现水平面内360度全角度回转，大臂与底座铰接处配置径向轴承支撑，抵消臂杆伸展时产生的倾覆力矩，大臂、小臂之间的铰接点同样采用同轴轴承定位，保证关节转动时的同轴度，避免长期转动出现卡滞或间隙过大的问题。末端执行器采用两指平动夹持结构，指端做了防滑齿形设计，可适配规则形状的小型工件夹持，夹持行程覆盖常见小型零件的尺寸范围，不需要频繁更换夹爪就能完成多数轻载搬运、移载作业。设计过程中优先考虑了运动干涉问题，所有臂杆的转动行程都做了物理限位，臂杆轮廓做了倒角处理，避免关节转动时臂杆之间、臂杆与安装托盘之间发生碰撞，坐标系标识直接标注在安装托盘表面，方便调试时快速确认各轴运动方向，降低现场调试的对位难度。

　　从功能特性来看，这款机械臂的作业范围完全覆盖托盘上的两个矩形工位，可完成两个工位之间的工件转移、简单装配对位动作，各关节的转动副都预留了驱动元件安装位，既可以作为纯结构演示模型使用，也可以根据实际需求加装舵机、伺服电机实现自动化驱动，不需要对原有结构做大规模修改。臂杆部分采用等强度截面设计，在保证结构刚度的前提下尽可能降低臂杆自重，减少关节处的负载，提升运动过程中的稳定性，底座与安装托盘采用嵌入式定位结构，安装时不需要额外做定位校准，直接嵌入托盘的定位槽就能保证底座回转中心与托盘坐标系原点重合，减少安装调试的工作量。

　　在实际应用场景中，这类小型机械臂可用于职业院校的机械原理教学演示，让学习者直观理解多关节机器人的运动逻辑、关节结构组成，也可用于小型电子装配工位的轻载物料搬运，完成螺丝、小型塑胶件等零件的工位间转移，还可作为自动化爱好者的二次开发基础平台，在原有结构基础上拓展视觉识别、力控传感等功能。设计时没有采用复杂的异形结构，所有零部件都采用常规机械加工工艺即可生产，臂杆、夹爪、底座的零件拆分符合常规装配逻辑，拆卸维护时不需要特殊工装，普通内六角扳手就能完成整机的拆装，各铰接点的轴承都采用标准件，后期维护更换成本较低。

　　安装托盘除了作为机械臂的固定基座外，还集成了工件放置工位，托盘边缘做了加高挡边，避免作业过程中工件从托盘表面滑落，托盘表面的坐标系标识采用凸台成型工艺，长期使用不会出现磨损脱落的问题，X、Y、Z三个轴的方向标识与常规工业机器人坐标系方向保持一致，学习者掌握这款机械臂的操作逻辑后，可快速适配工业级多关节机器人的操作逻辑。末端夹爪的指面做了可更换设计，可根据夹持工件的材质更换橡胶垫、硬质金属指面，适配不同表面特性的工件夹持需求，避免夹伤工件表面或者出现夹持打滑的问题。各关节的铰接处都预留了走线槽，驱动线路、传感线路可从臂杆内部穿过，避免臂杆转动时线路被拉扯磨损，提升整机运行的可靠性。整体结构没有冗余设计，所有结构特征都服务于运动功能与安装需求，没有多余的装饰性结构，完全从工程实用角度出发完成结构设计，各运动部件的间隙控制在合理范围，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致末端定位精度不足，可满足演示、轻载作业的精度要求。
