高精密机用数控虎钳结构设计

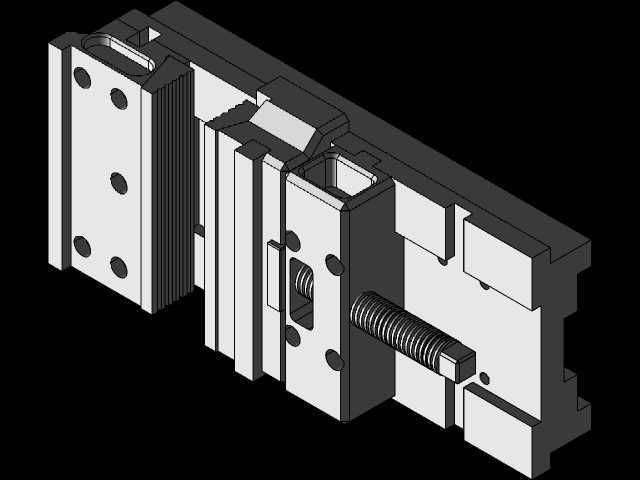

　　在数控加工中心、精密铣床、磨床等金属切削设备的日常生产场景中，工件装夹的可靠性直接决定加工精度的稳定性，这款数控虎钳正是针对批量精密加工场景开发的专用夹持工装。区别于普通台虎钳的手动大行程粗定位设计，这款虎钳采用丝杠驱动的滑动夹紧结构，固定钳身与活动钳身的配合面经过精密研磨，滑动副配合间隙控制在微米级，避免夹紧过程中活动钳身上翘导致的工件装夹倾斜问题。从结构设计逻辑来看，这款虎钳的固定钳体集成了安装基准面，底面预留了与机床工作台T型槽匹配的安装孔位，安装时可直接通过T型螺栓完成定位固定，无需额外制作过渡连接板，大幅缩短工装调试周期。

　　钳身主体采用高牌号灰铸铁铸造后经时效处理，消除铸造内应力，避免长期使用过程中出现基准变形，夹持面设计有可更换的硬质合金钳口板，钳口板表面加工有细密的防滑齿纹，既能够保证大切削力下工件不发生位移，又可以在钳口磨损后快速更换，无需整体报废钳体，降低工装维护成本。驱动丝杠采用梯形螺纹传动，具备自锁特性，夹紧后不会因为切削振动出现松脱问题，丝杠端部设计有方头接口，既可以使用扭矩扳手按照工艺要求控制夹紧力，避免薄壁工件装夹变形，也可以适配液压或气动驱动模块，升级为自动化装夹工装，适配自动化生产线的上下料需求。

　　从安装边界尺寸来看，这款虎钳的钳身宽度适配多数中小型加工中心的工作台行程，闭合状态下总长度紧凑，张开行程可覆盖常规方形、矩形工件的夹持需求，固定钳身的侧面预留了定位键槽，可安装定位键与机床工作台的定位槽配合，实现虎钳在机床上的快速找正，找正精度可控制在0.01mm以内，满足精密零件加工的定位要求。在实际加工应用中，这款虎钳可配合平行垫铁、V型块等附件，实现板类、轴类、异形类零件的稳定装夹，夹持过程中活动钳身的运动轨迹与固定钳口保持严格平行，夹紧力沿工件被夹持面均匀分布，不会出现普通虎钳常见的工件翘起、夹持偏移问题。

　　针对模具加工、精密零部件批量加工场景，这款虎钳的结构设计充分考虑了排屑需求，钳身滑动面周边设计有排屑斜面，加工产生的铁屑不会堆积在滑动副间隙内，日常维护仅需使用压缩空气吹扫即可清理滑动面，无需频繁拆解保养。丝杠传动部位设计有防尘密封结构，可阻挡切削液、铁屑进入螺纹配合面，延长传动部件的使用寿命，长期使用后传动精度保持性优异，不会因为螺纹磨损出现夹紧行程虚位。不同于简易焊接结构的自制工装，这款虎钳的所有受力部件均经过有限元受力分析，在最大夹紧力工况下，钳身变形量控制在允许范围内，能够承受大进给铣削、重切削加工的切削力冲击，不会出现钳身断裂、夹紧失效的问题。在工装选型过程中，这类标准化数控虎钳可直接替换设备原有老旧夹持工装，无需修改机床安装接口，适配性强，既可以用于单件小批量的工装夹具加工场景，也可以搭配多工位安装板实现多工件同步装夹，提升批量加工的生产效率。钳体表面经过发黑防锈处理，可抵御切削液的腐蚀，长期在潮湿的加工车间环境中使用也不会出现锈蚀问题，外观规整的同时兼顾了工业场景的耐用性需求。
