小型机用台虎钳夹紧装配结构设计

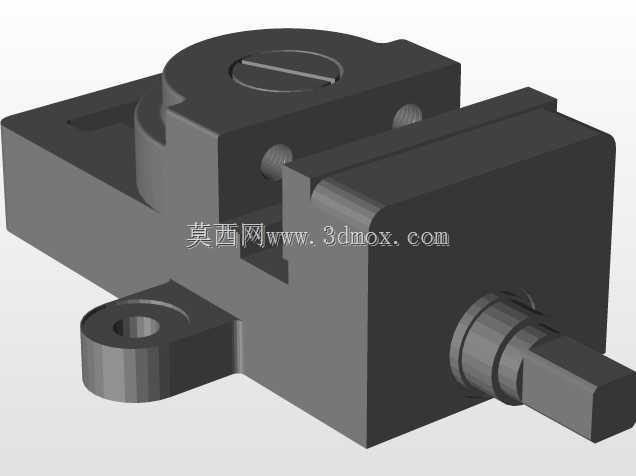

　　这款小型台虎钳的装配结构，核心面向小型零件加工、精密装配、试样修配场景设计，常见于金工实训台、小型加工中心辅助工位、电子元器件返修工作台、模型制作工坊等场景，用来完成小型工件的夹持固定，为锯削、锉削、钻孔、攻丝、零件粘接、精密修配等工序提供稳定的装夹基础。从功能实现逻辑来看，该结构采用丝杠副作为核心传动部件，转动丝杠端部的方头配合扳手即可带动活动钳身沿固定钳身的导轨面做直线往复运动，配合固定钳口与活动钳口的平行咬合面实现工件的夹紧与松开，钳口表面预留了防滑齿纹的安装位，可根据夹持工件的材质更换光面、齿面或者软质钳口垫片，避免夹伤精加工工件表面。

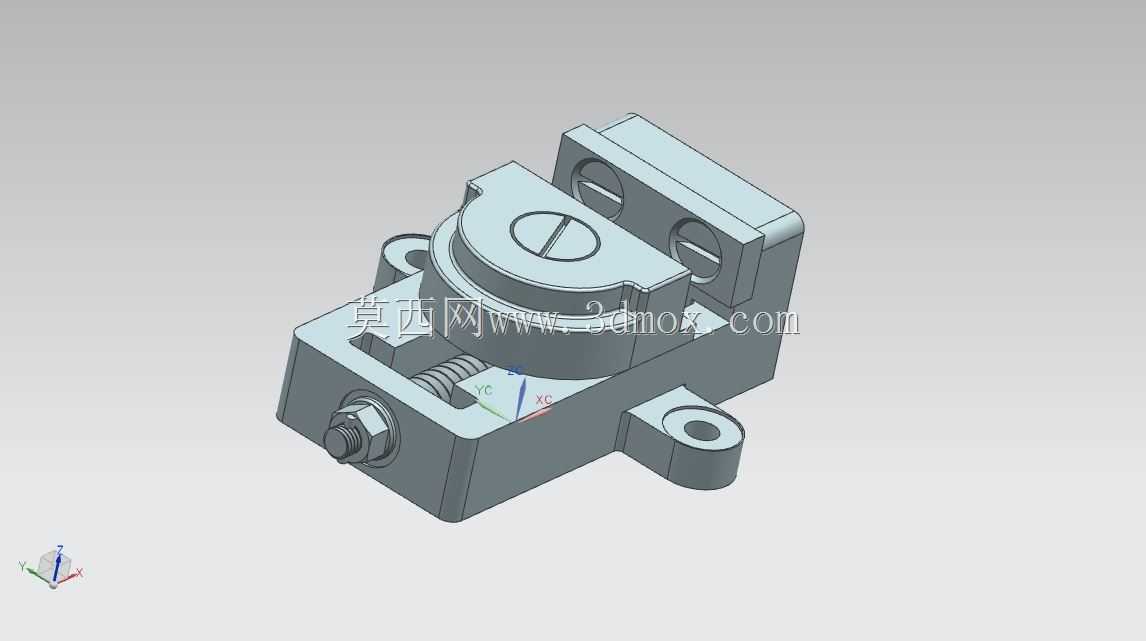

　　固定钳身的底座部分设计了两个带安装孔的凸耳结构，安装时可通过螺栓穿过凸耳孔将整个台虎钳固定在工作台台面，安装边界需预留至少大于底座轮廓单边20mm的操作空间，保证丝杠转动、工件装拆时不会与周边工装产生干涉，整体外形尺寸适配小型工作台的安装需求，不会占用过多工位面积。设计过程中优先考虑了装配的工艺性，固定钳身的导轨面与活动钳身的配合槽采用小间隙配合，既保证活动钳身滑动顺畅无卡滞，又能控制钳口的平行度误差，避免夹紧时工件出现翘边、偏斜的问题；丝杠与活动钳身的连接部位采用轴向限位结构，保证丝杠转动时仅传递轴向推力，不会带动活动钳身产生周向转动，同时丝杠的螺纹段长度匹配钳身的最大开合行程，满足常规小型工件的夹持范围需求。

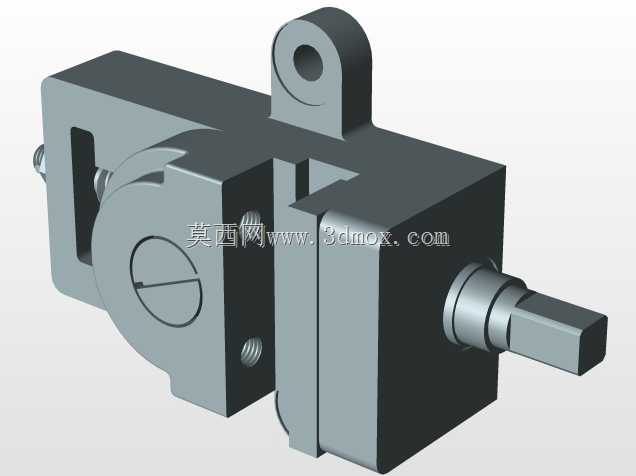

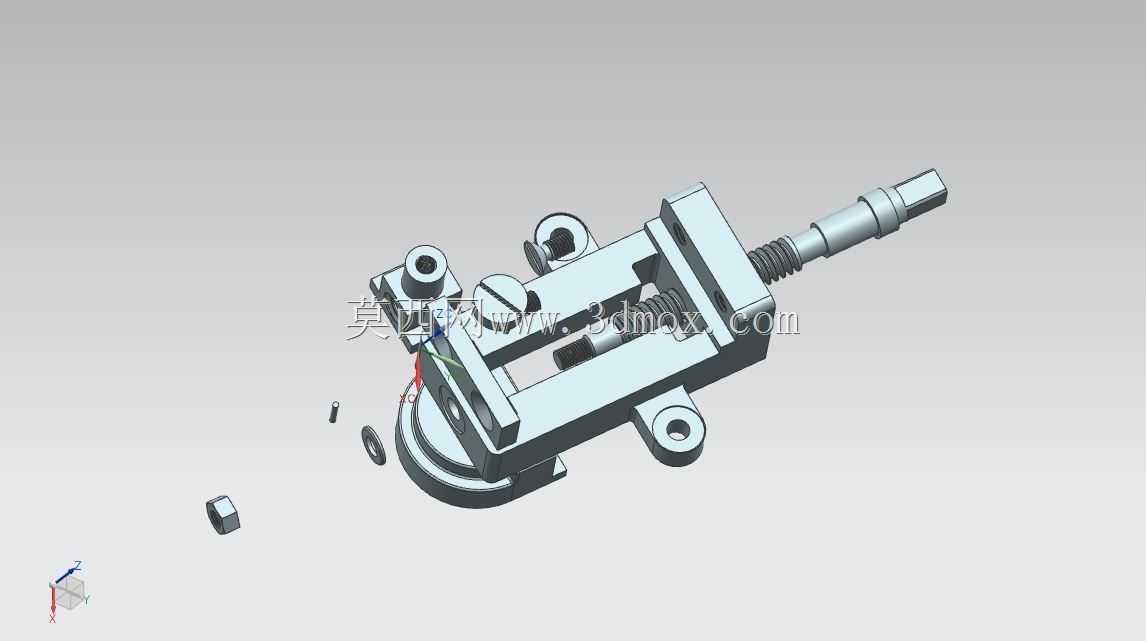

　　钳身中部的圆形转盘结构预留了锁紧定位的结构空间，可根据实际使用需求扩展角度旋转功能，松开锁紧件后即可带动上部钳身绕底座中心旋转，调整到所需装夹角度后重新锁紧即可固定角度，适配不同角度的加工操作需求。从结构细节来看，丝杠端部的限位结构采用标准紧固件实现，装配时无需特殊工装即可完成整机组装，各个零件的分型面均设计在易加工的平面位置，固定钳身的排屑缺口预留了足够空间，加工产生的切屑、粉尘可顺着缺口排出，不会堆积在导轨配合面造成滑动卡滞，日常维护时仅需定期在丝杠螺纹面、导轨配合面涂抹润滑脂即可保证操作顺畅。

　　钳口的安装位置采用沉头螺钉固定，更换不同类型钳口时仅需拆卸沉头螺钉即可完成替换，无需拆解整个钳身结构，针对不同材质的工件，比如薄壁铝件、塑料件、木质模型件，更换软质钳口即可避免装夹压痕，针对金属毛坯件则可更换带齿的淬火钳口，增大夹持摩擦力避免加工过程中工件移位。整个装配结构的受力路径经过合理规划，夹紧工件时的反作用力依次通过活动钳身、丝杠副传递到固定钳身，再通过底座的安装凸耳分散到工作台面，不会出现应力集中的薄弱部位，保证夹持大负载工件时结构不会出现变形，各个配合面的尺寸公差经过合理匹配，活动钳身滑动时无上下窜动，保证钳口闭合时的贴合精度，装夹平行度误差控制在较小范围内，满足精密零件修配的装夹精度要求。
