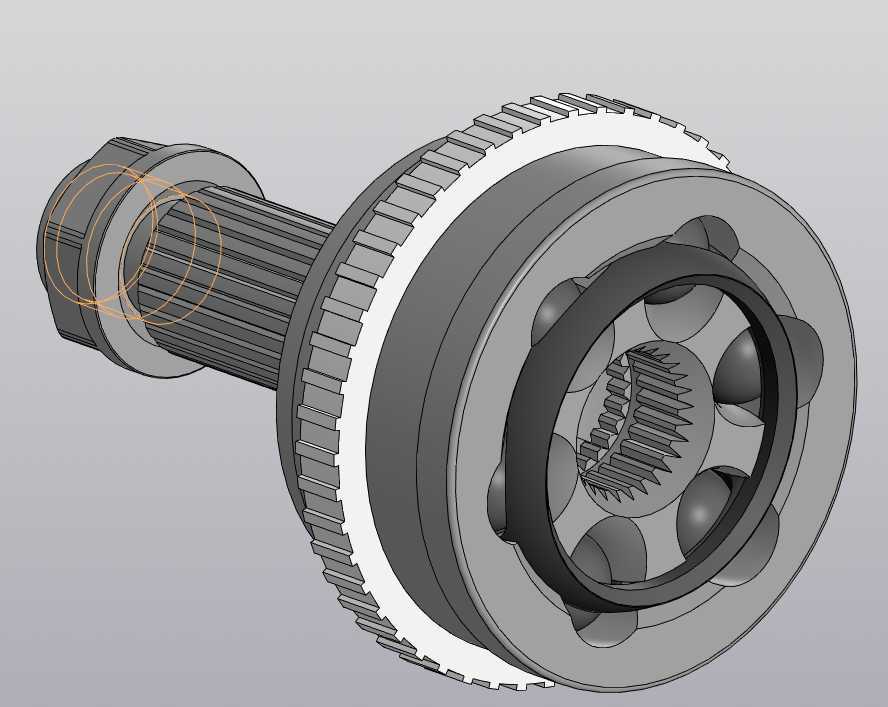

本田思域六代前桥等速万向节接头结构

　　前置前驱车型的前桥等速万向节，是把变速箱输出端扭矩平稳传递至前轮轮毂的核心传动部件，日常行驶中需要同时适应车轮随悬架跳动产生的角度变化、以及转向时的大角度摆角，还要承受起步、制动、颠簸路面带来的交变冲击载荷，其结构合理性直接影响整车传动效率、转向手感与底盘NVH表现。这个对应思域六代车型的前CV接头，在建模时优先还原了外部装配尺寸，花键轴段的齿数、外径、有效啮合长度，以及法兰端的连接孔位分布、节圆直径、端面定位止口尺寸都严格参照实车测绘数据，能直接适配同车型的轮毂单元、半轴套管与转向节安装位，可用于前桥传动系统的装配干涉校验、维修替换件的尺寸核对，也能作为前驱车型传动系统教学演示的参考模型。

　　从结构设计逻辑来看，该CV接头属于球笼式等速万向节范畴，外壳内壁的弧形滚道、内置的传力钢球、星形套的内花键结构，以及保持架的窗口定位形式，都遵循了固定型球笼万向节的经典设计思路，能够在两轴存在较大夹角的工况下，保证输入与输出端的角速度始终相等，避免普通十字轴万向节存在的转速波动问题，减少传动过程中的附加载荷与部件磨损。需要注意的是，这个模型的内部滚道曲率、钢球与滚道的配合间隙、保持架的壁厚等内部尺寸未做完全精准的还原，仅保留了外部装配相关的结构特征，因此不适合用于万向节本身的力学性能仿真、内部摩擦磨损分析，或是等速传动原理的动态演示场景，仅可用于整车总装布置、底盘周边件的空间校核、维修拆装流程的示意等场景。

　　在实际装车应用中，这类前CV接头的外部会套装防尘套，通过卡箍固定在外壳与半轴轴段的卡槽位置，防止泥水、沙尘进入滚道内部造成钢球与滚道的异常磨损，建模时也预留了防尘套安装的环形卡槽位置，以及卡箍对应的定位凸台结构，能够匹配原厂规格的防尘套与紧固件。花键轴端的卡簧槽结构也做了还原，装配时卡簧卡入轮毂轴承的对应卡槽内，可实现轴向定位，防止车辆行驶过程中半轴脱出，法兰端的齿圈结构对应ABS轮速传感器的信号采集位置，齿形参数与齿顶圆尺寸都参照实车参数建模，能够配合轮速传感器完成信号采集的空间位置校验。

　　在底盘总装设计环节，这类CV接头的外部轮廓尺寸直接决定了转向节内侧的空间预留量，以及悬架下摆臂、减震器支座在极限跳动工况下的安全间隙，建模时保留的外部真实轮廓，能够帮助设计人员在三维环境中模拟车轮上下跳动、转向至最大角度时，CV接头与周边底盘部件的运动间隙，避免出现运动干涉问题。针对维修场景的应用，该模型可以直观展示前CV接头的整体结构与装配关系，帮助维修人员快速理解部件的拆装顺序，核对替换件的外部尺寸是否与原车部件匹配，减少因配件尺寸不符导致的装配问题。
