汽车座舱双腔空气导流软管结构

这款双腔式空气导流软管，主要应用在乘用车座舱空调系统的风道末端，负责将HVAC总成送出的冷暖风精准分配到对应出风口位置，是座舱空气调节系统里负责气流导向的核心结构件。从实际装车场景来看，这类软管一般布置在仪表台内部的安装空腔里，上游对接空调箱体的出风口，下游通过密封海绵连接仪表台的面吹风口或者除霜风口，既要保证气流输送过程中的压损控制在合理区间，也要避免和周边的仪表板骨架、线束、娱乐系统主机产生运动干涉。

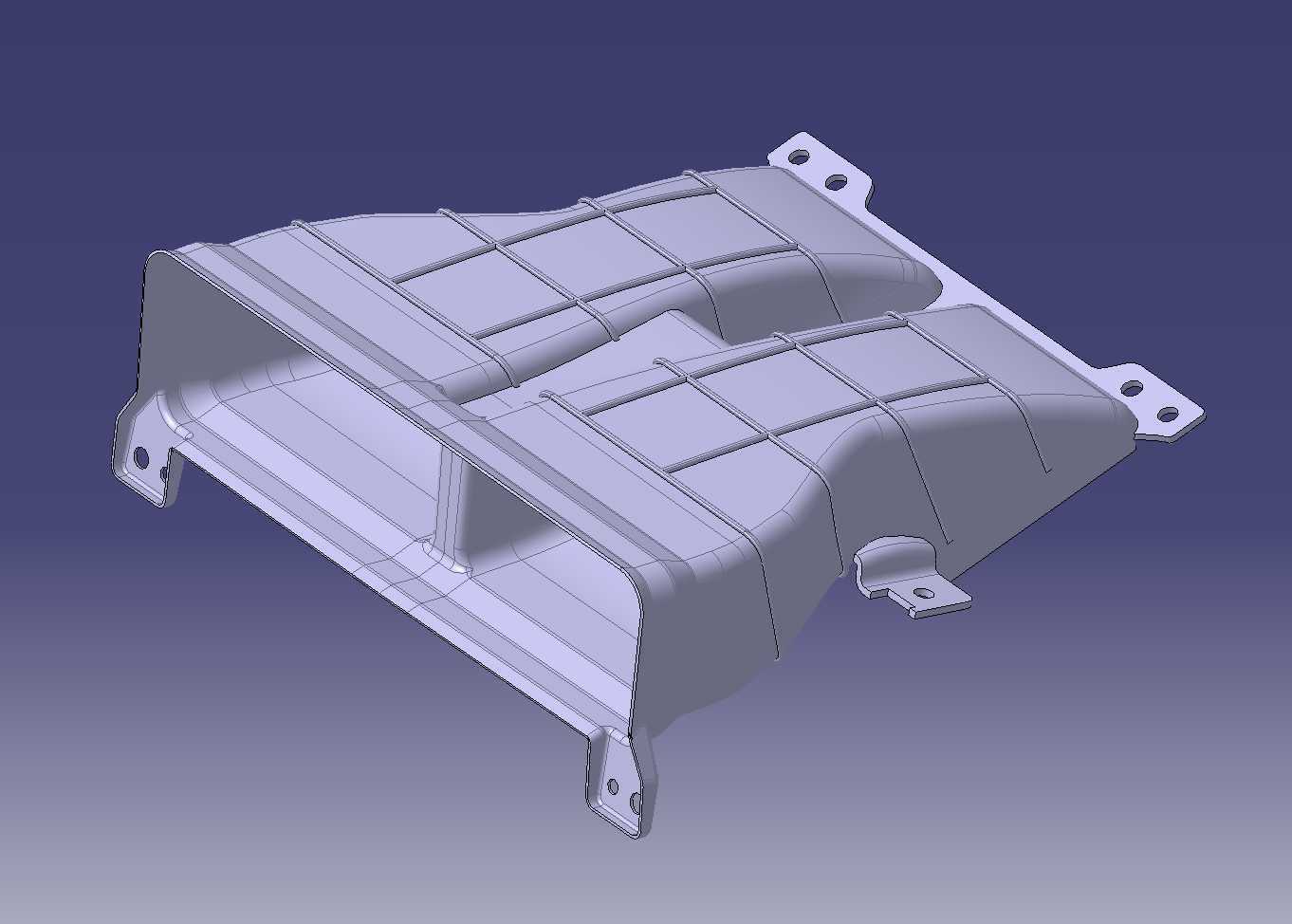

从结构设计逻辑来看，采用双腔独立流道的布局，是为了实现左右侧出风口的风量独立分配，两个流道的内壁做了顺滑的圆弧过渡，没有直角突变结构，能有效降低气流通过时的风噪，避免高速送风时产生紊流引发的座舱异响。软管外壁设计了纵横交错的加强筋结构，这些筋条的高度和厚度经过反复校核，既可以提升薄壁壳体的整体刚性，避免注塑成型后出现翘曲变形，也能在车辆长期行驶的振动工况下，防止壳体壁面产生共振噪音，同时不会过多增加零件的整体重量，符合汽车零部件轻量化的设计要求。

安装边界方面，零件上共设置了四处带安装孔的固定支脚，其中两处位于流道上端的两侧，采用翻边嵌装螺母的结构，用于和仪表板横梁上的焊接支架做螺栓固定，另外两处小型支脚分布在流道下侧和侧方，分别对接HVAC箱体上的定位卡扣和周边线束支架的固定点，所有安装孔的位置度公差控制在±0.2mm以内，保证装车时可以顺利对位，不需要强制掰动零件就能完成装配，避免装配应力导致的后期开裂问题。零件的进气端采用了宽边法兰结构，法兰面设计了一圈深度1.5mm的密封胶条安装槽，装配时粘贴EPDM密封海绵后和空调箱体压紧，能有效防止漏风问题，避免风量损耗。出气端的两个接口尺寸分别对应左右侧出风口的对接尺寸，接口边缘做了倒圆角处理，方便装配时套入出风口的连接段，不会割伤配套的密封泡棉。

在实际功能实现上，流道的截面面积经过CFD流场仿真优化，两个腔体的流量差控制在5%以内，保证左右侧出风的均匀性，不会出现一侧风量过大一侧风量不足的问题。壳体的壁厚设计为2.5mm，采用PP+TD20材料注塑成型，这种材料具备较好的耐温性能，可以在-40℃到85℃的环境温度下长期工作，不会因为夏季车内高温出现变形，也不会因为冬季低温出现脆裂问题。零件表面没有多余的脱模斜度突变，所有转角位置都做了R2以上的圆角处理，既方便注塑模具的加工和脱模，也能减少应力集中点，提升零件的长期使用寿命。另外在流道的内部没有设置多余的导流挡片，依靠流道本身的型面变化实现气流导向，尽可能降低风阻，减少空调系统的送风负载，间接降低整车的能耗。在装配校核阶段，需要重点确认软管和周边零件的最小间隙保持在8mm以上，避免车辆行驶过程中因为零件振动产生摩擦异响，同时要保证固定支脚的安装面和对接支架的平面度匹配，防止螺栓拧紧后零件出现扭曲变形，影响密封性能和流道的通畅性。
