F1方程式赛车空气动力学前翼结构设计

　　在场地竞速赛车的空气动力学开发体系中，前翼是最先接触来流的核心部件，其气动效率直接决定了整车下压力分配、气流引导走向以及前轮周边的乱流抑制效果，是方程式赛车研发过程中迭代频次最高的结构单元之一。这套前翼结构的设计核心围绕高速赛道工况下的气流管理展开，主翼面采用多层翼片组合构型，最上层的主襟翼承担主要的下压力生成作用，翼型截面经过多轮CFD仿真迭代，在150-300km/h的常用竞速速度区间内，能够将流经翼面的气流有序拆分，一部分气流沿翼面上下表面形成压差产生下压力，另一部分则通过翼片端部的导流结构导向车身侧部，避免直接冲击前轮形成湍流增阻。

　　前翼的中央连接鼻锥的区域做了抬升过渡设计，该结构并非单纯为了避让鼻锥安装位，而是刻意引导中央区域的气流向上抬升，流入底盘下方的文丘里通道，为整车地面效应的生成提供稳定的进气来源，这也是当前一代方程式赛车前翼设计的核心逻辑之一——前翼不再是独立的下压力生成部件，而是整车气流组织的第一级导流装置。两侧的翼片端板采用了垂直立板结合多层小翼片的设计，端板外侧的锯齿状小翼结构能够梳理前轮外侧的乱流，减少轮胎旋转带来的气流剥离效应，同时端板下缘的延伸结构可以封堵翼面下方的气流侧向溢出，提升主翼面的压差生成效率。

　　从安装边界来看，前翼的中央安装座设置了三个定位销孔与两个螺栓紧固位，能够与标准规格的赛车鼻锥前端快速对接，安装面的平面度公差控制在0.1mm以内，避免高速行驶下安装间隙带来的气流泄漏；两侧翼片的外端宽度严格符合赛事规则的尺寸限制，整体宽度不超过前轮外侧的投影边界，避免轮组转动时与翼片发生运动干涉。前翼的各层翼片之间通过小型立柱连接，立柱的截面采用水滴形流线设计，尽可能减少立柱自身带来的气流阻力，同时立柱的安装位置经过反复调整，避开了翼面的气流高压区，不会对主翼面的气动效率产生明显干扰。在实际赛道应用中，这套前翼可以根据不同赛道的下压力需求调整襟翼的攻角，在高下压力需求的街道赛道，可以将上层襟翼的攻角调大，获得更高的前部下压力，提升低速弯的转向响应；在低阻需求的高速赛道，则可以减小襟翼攻角，降低整车空气阻力，提升直线段的尾速。前翼的主体结构采用碳纤维复合材料铺层设计，主翼面的铺层方向沿气流流向布置，在保证结构强度的前提下尽可能降低部件重量，翼片的前缘做了加厚处理，能够抵御赛道上飞溅的碎石撞击，避免小颗粒撞击导致翼面结构破损。

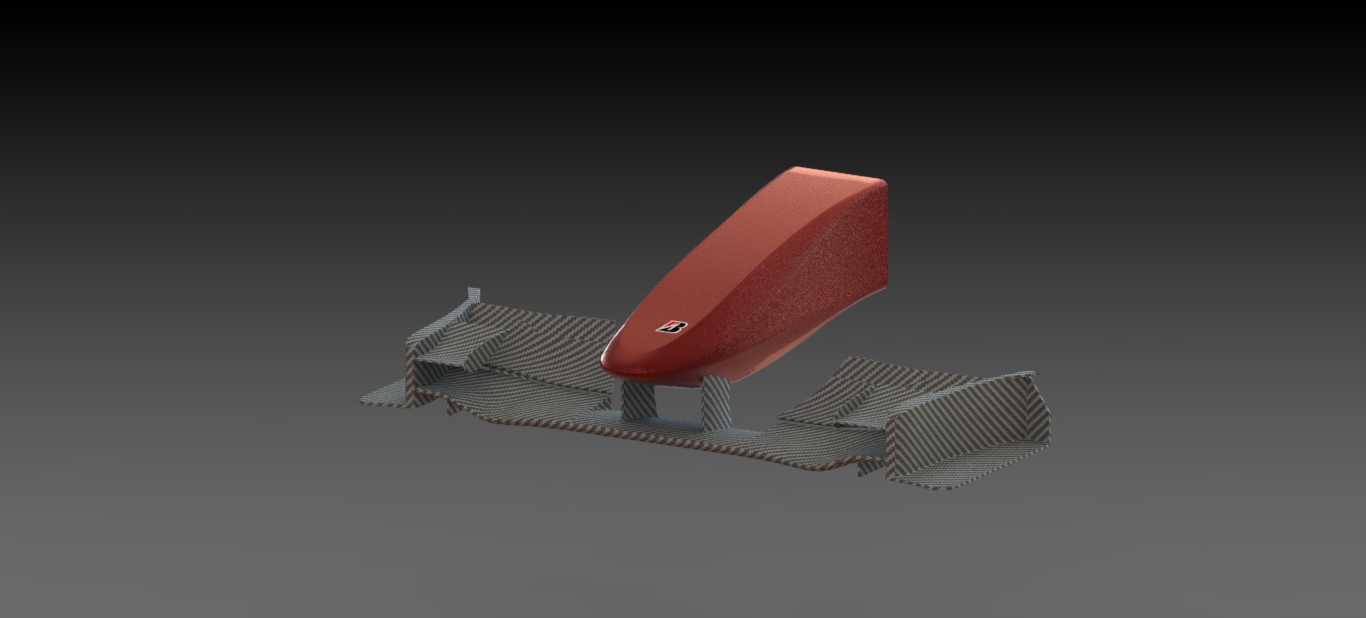

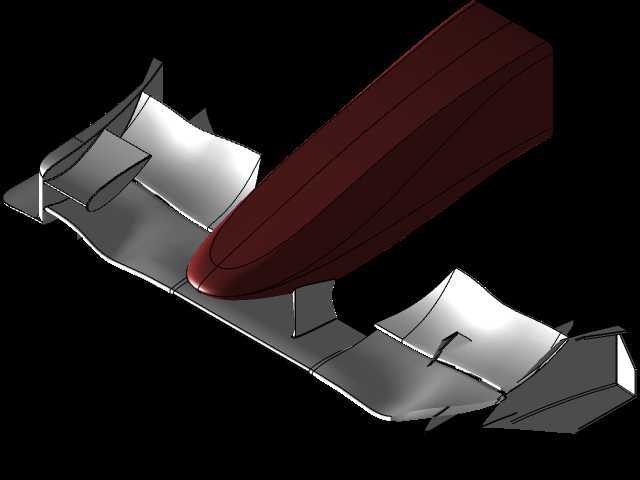

　　从结构强度校核的角度，前翼需要承受300km/h时速下接近2000N的气动下压力，同时还要应对制动时的纵向加速度载荷以及转向时的侧向载荷，各连接位的安全系数均设置在3以上，避免极限工况下出现结构断裂。设计过程中还充分考虑了部件的可维护性，两侧的端板与最外侧的小翼片采用单独的螺栓固定，发生碰撞损坏时可以单独更换受损部件，不需要整体更换前翼总成，能够有效降低赛事运营中的部件更换成本。前翼下方的导流槽结构专门针对前轮的刹车系统散热做了优化，能够将一部分高速气流导向刹车通风道入口，为刹车卡钳与刹车盘提供足够的冷却气流，避免长距离竞速下刹车系统出现热衰减。在气流引导的细节处理上，翼片表面的接缝处都做了齐平处理，没有突出的紧固件或者台阶结构，避免微小的结构凸起导致气流提前剥离，影响整体气动效率。这套前翼的三维模型完整还原了各层翼片的翼型曲率、连接立柱的截面形状以及安装座的定位结构，能够直接用于空气动力学仿真分析、结构强度校核以及碳纤维模具的设计加工，对于方程式赛车的气动开发、学生方程式赛事的部件设计都具备实际的参考价值，结构设计中兼顾了气动效率、结构强度、安装便利性与维护成本，完全符合专业竞速赛事的部件设计要求。
