星链地面终端配套防护接线盒结构

　　这款防护接线盒主要面向卫星通讯地面接收终端的户外部署场景设计，核心作用是为终端馈线转接、供电模块接驳提供可靠的密封防护空间，避免户外长期暴露下雨水、沙尘、凝露对线路接点造成侵蚀，解决露天安装场景下接线部位的防护短板。从实际工程落地的角度看，这类盒体往往需要配合杆装、壁挂等多种安装方式使用，因此在结构设计上优先考虑了安装适配性与密封可靠性的平衡。盒体整体采用带圆角的矩形轮廓，所有棱边都做了大圆弧过渡处理，一方面是为了减少注塑成型时的应力集中，提升壳体本身的抗冲击性能，避免户外遭遇冰雹、外力磕碰时出现开裂；另一方面圆弧过渡也能减少风阻，降低高空杆装时的风载对安装固定点的额外载荷，同时避免直角棱边积水积灰，长期使用下减少密封胶条的老化速率。

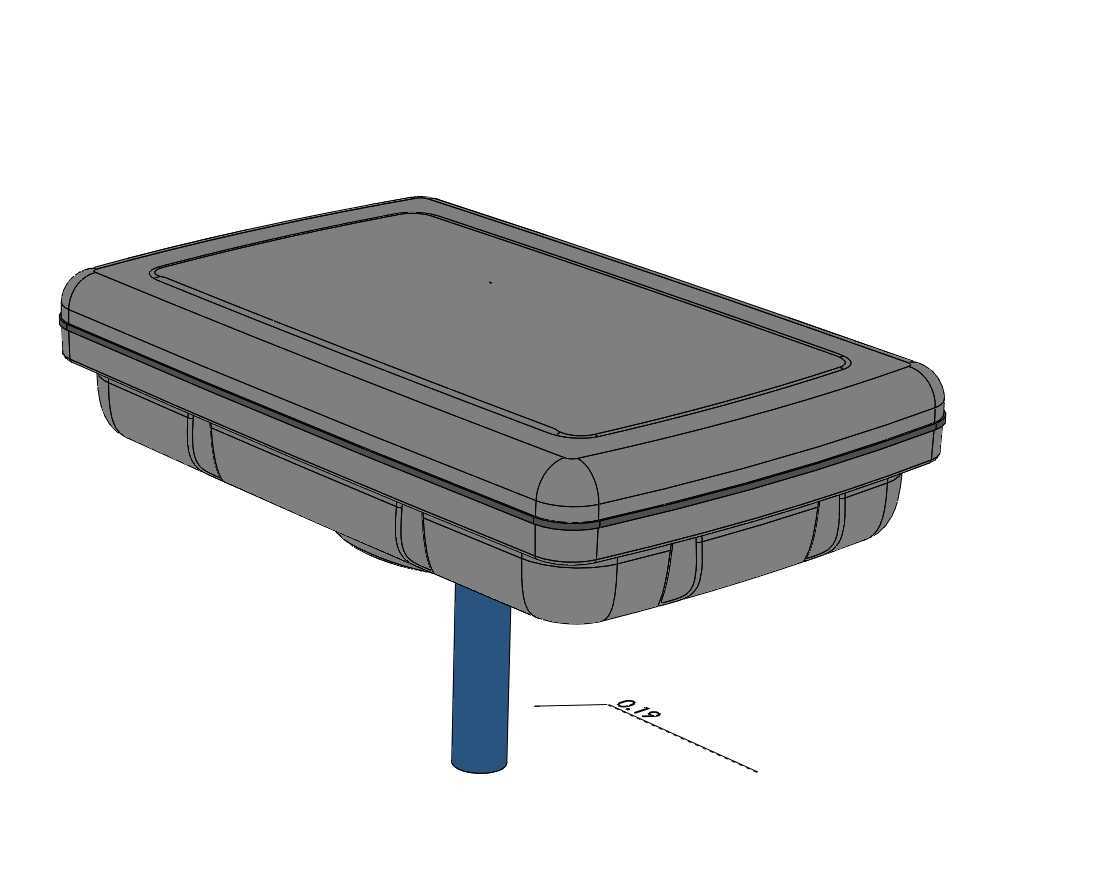

　　盒盖与盒身的配合面采用了整圈嵌入式止口结构，配合截面为圆形的硅橡胶密封胶条安装槽，合盖后胶条的压缩量可以控制在合理区间，既不会因为压缩量过大导致胶条永久变形失去密封能力，也不会因为压缩量不足出现缝隙，能够满足户外露天使用的IP67级防护要求，应对暴雨、扬尘等恶劣天气都能保证内部接线空间的干燥洁净。盒体底部预留了一体化的出线柱结构，也就是图中展示的蓝色柱状部位，这个部位是线缆进出的通道，设计时直接和盒身做了一体化结构，省去了额外装配接头的步骤，同时避免了分体式接头存在的密封隐患，现场施工时可以根据实际使用的线缆外径，在出线柱端部开孔，配合防水格兰头或者密封胶泥就能完成线缆的固定与密封，适配不同线径的馈线、电源线接入需求。

　　在安装边界上，盒体的整体厚度控制得较为紧凑，不会因为盒体突出安装面过多导致积雪、挂冰的问题，盒身背部预留了标准的安装孔位，可以直接适配常见的通讯杆装抱箍、壁挂安装支架，不需要额外做转接件，现场安装时可以直接固定在接收天线的背部支架上，缩短馈线的走线长度，减少信号传输的损耗。从结构强度设计来看，盒身侧壁做了多道均匀分布的加强筋，这些加强筋沿着盒体深度方向布置，既可以提升薄壁壳体的抗形变能力，避免合盖锁紧时螺丝拉力导致盒身翘曲影响密封效果，也能在盒体内部形成自然的分区，方便施工时将电源接线、信号接线分开排布，减少线路之间的干扰。

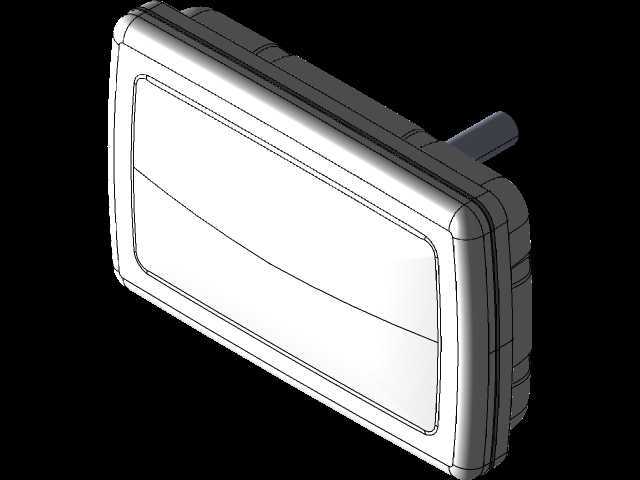

　　盒盖的表面做了微弧面处理，下雨时雨水可以顺着弧面自然流下，不会在盒盖表面形成积水区域，减少水分长期浸泡密封边的概率。在实际使用场景中，这类防护盒除了用于星链地面终端的接线防护，也可以通用在其他户外通讯设备、户外监控设备的接线部位，只要安装孔位适配、内部空间满足接线余量要求就可以使用，设计时预留的内部空间足够容纳常规的接线端子、小型防雷模块，不需要额外扩容。考虑到户外长期使用的耐候性，壳体材料选型上一般会选用添加了抗UV剂的工程塑料，能够抵御长期紫外线照射导致的材料变脆、褪色问题，在-40℃到60℃的环境温度区间内都能保持足够的结构强度与密封性能，不会因为低温脆裂或者高温软化导致防护失效。盒体的锁紧方式采用了周边均匀分布的螺丝锁紧，每个螺丝位都做了加厚的铜嵌件预埋，避免多次拆装维护时螺丝孔滑牙，相比卡扣式锁紧的结构，螺丝锁紧的方式密封可靠性更高，更适合无人值守的户外长期使用场景，维护时只需要松开周边螺丝就能打开盒盖操作内部接线，操作便捷性也能满足现场施工的要求。出线柱的长度设计也充分考虑了线缆弯曲半径的要求，线缆从出线柱引出后可以自然弯曲，不会因为出线位置过于贴近盒壁导致线缆外皮被过度弯折破损，提升接线部位的长期可靠性。
