船用电子设备ABS电缆密封固定套盖

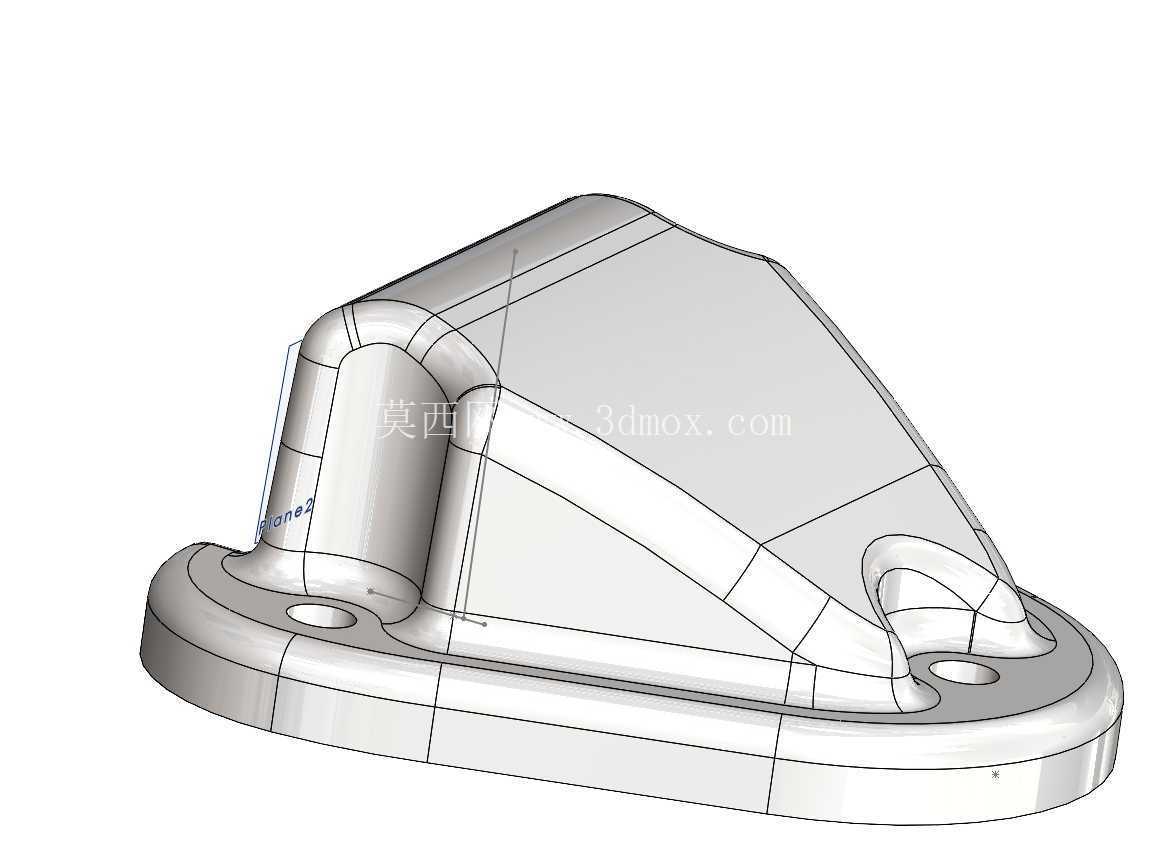

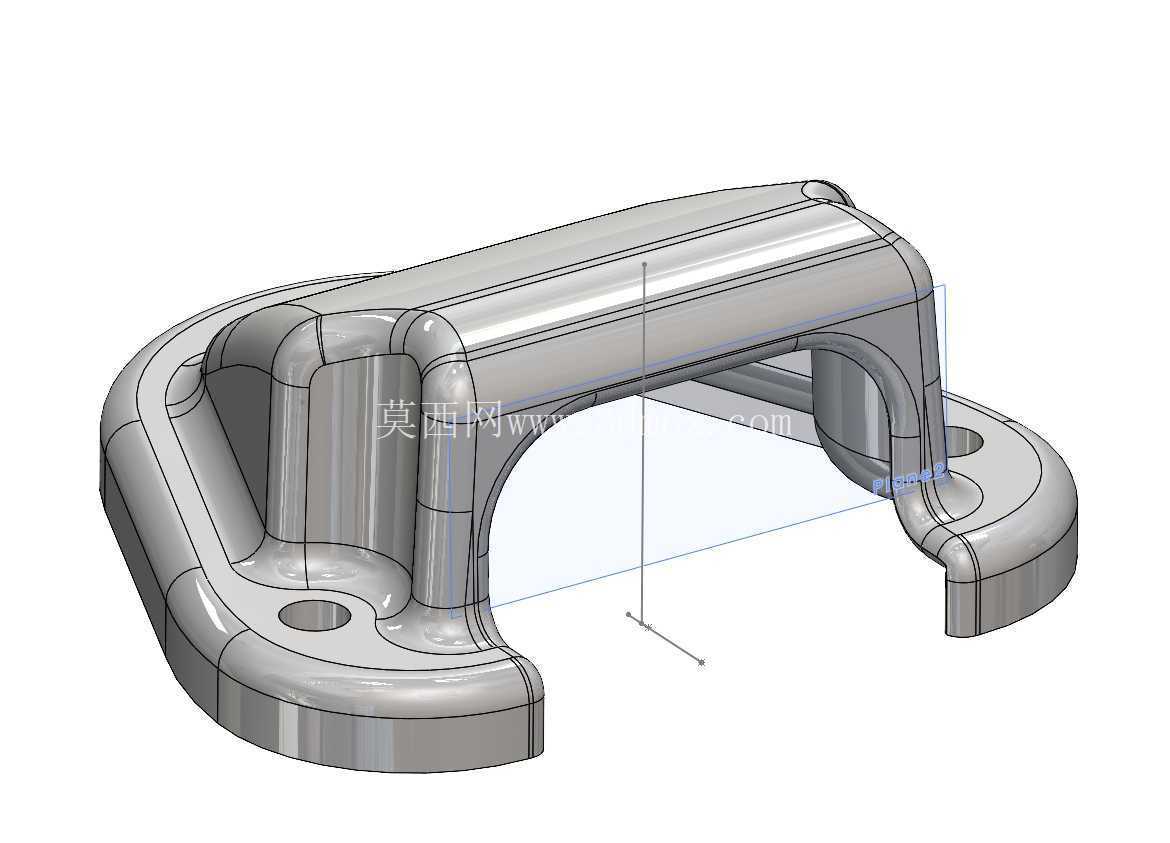

　　这款ABS材质的电缆密封套盖，主要面向户外移动通讯设备、船载电子系统的线缆穿舱固定场景设计，适配Starlink安装座、NavBox导航盒、NavPod显示控制单元这类常见的船用、房车电子设备，也可用于帆船、业余无线电基站的线缆出线防护。从结构功能来看，套盖采用拱形跨接式主体结构，底部为带两个安装孔的椭圆法兰底座，安装时通过螺栓穿过底座孔位固定在设备壳体或舱壁的预设安装面上，拱形腔体刚好罩住穿入的电缆接头位置，既可以为线缆接头提供物理防护，避免外力拉扯导致接头松脱，也能配合密封胶圈实现穿线位置的防尘、防水密封，满足户外、水上使用场景的防护要求。

　　设计过程中，首先考虑的是安装边界的适配性，底座的安装孔距严格匹配对应型号设备的预设安装位，拱形内腔的高度预留了电缆弯曲半径的空间，避免线缆在穿入后出现过度弯折导致线芯损伤，底座法兰的边缘做了圆角过渡，既可以减少安装时的应力集中，也能避免尖锐边缘割伤配套的密封垫片。材质选用ABS工程塑料，是因为这类材料具备足够的结构强度，同时耐候性较好，能够适应海上盐雾、户外紫外线照射的使用环境，热成型的加工工艺也适合这类小批量、结构带曲面的零件生产，成型后零件表面光滑，不需要过多后处理即可直接装配使用。从实际使用的角度，这类套盖的作用不止是固定线缆，在船载设备晃动、房车行驶颠簸的工况下，拱形结构可以分散线缆受到的侧向拉力，将外力传递到底座的安装螺栓上，而不是直接作用在电缆与设备的焊接或接线端子处，大幅降低线缆接头松脱、接触不良的故障概率。底座的安装面做了微幅的沉台设计，装配时可以嵌入配套的橡胶密封垫，压缩后填充套盖与安装面之间的缝隙，防止雨水、溅水进入设备内部，拱形腔体的内壁做了均匀的壁厚设计，既保证了结构强度，也避免了注塑成型时出现缩痕、翘曲等缺陷。

　　在选型适配时，需要注意安装面的平面度要求，若安装面存在明显凹凸，会导致密封垫压缩不均，影响防护效果；两个安装孔的孔径适配常用的M4规格固定螺栓，装配时不需要额外扩孔，拱形腔体的宽度可以容纳直径6-12mm的圆形电缆穿过，覆盖了大部分船用通讯设备、导航设备的电源线、信号线线径范围。不同于普通的电缆格兰头，这款套盖是针对特定安装场景的定制化结构，不需要在设备壳体上加工螺纹孔，直接通过法兰螺栓固定即可，安装效率更高，同时拱形的外廓也不会突出设备表面过多，避免在设备搬运、安装过程中发生磕碰损坏。

　　对于结构设计从业者来说，这类零件的建模重点在于曲面过渡的处理，拱形主体与法兰底座的衔接位置需要做连续的圆角过渡，避免出现应力集中的尖角，同时要保证壁厚均匀，防止成型时出现质量缺陷；安装孔的位置需要与适配设备的安装位严格对齐，建模时需要充分考虑装配公差，预留0.2-0.3mm的安装间隙，避免实际装配时出现孔位错位的问题。在实际的船用设备改装场景中，这类套盖也常被用于业余无线电设备的馈线穿舱固定，相比金属材质的密封件，ABS材质不会对射频信号产生屏蔽影响，更适合通讯类设备的线缆防护使用。
