带回纹边框马头浮雕造型设计

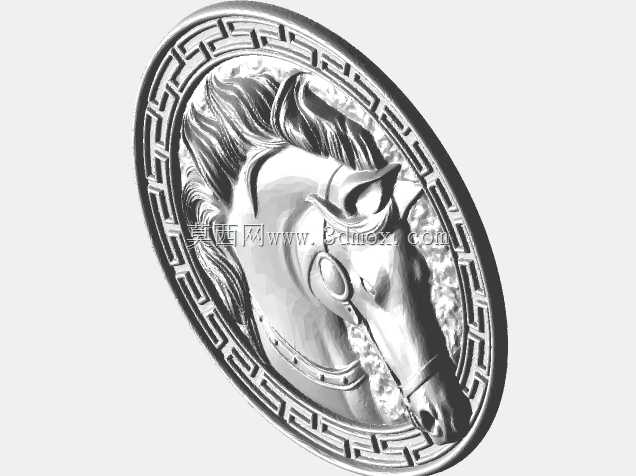

　　这款带边框的马头浮雕构件，在日常工业装饰、文创五金产品开发场景中有着很广的适配空间，不管是做金属纪念章的压型母模、皮具压花的冲头工作面，还是高端家具的金属镶嵌饰件、户外标识的浮雕单元，都能直接匹配对应的加工工艺需求。从结构设计逻辑来看，整个浮雕采用椭圆外轮廓，外围设置连续回纹装饰边框，边框做等宽凸起处理，凸起高度比中心马头浮雕的最高面低0.3mm左右，既能够在压制成型时形成清晰的轮廓边界，避免边缘料溢出影响成品外观，也能在作为镶嵌件使用时，边框刚好卡入预制的安装槽内，不需要额外做定位止口，减少后续装配的加工工序。

　　中心马头部分的造型做了分层浮雕处理，最外层的鬃毛区域做渐变式的高度落差，从边缘到靠近马颈位置逐步抬升，每一层的拔模斜度控制在7度，不管是采用冲压、压铸还是CNC精雕加工，都能顺利脱模，不会出现倒扣粘模的问题。马头的面部细节做了工程化简化，没有保留过于细碎的纹理，缰绳、马具的线条做0.2mm的圆角过渡，避免在批量生产时出现应力集中导致的边角崩损，也能减少后期抛光打磨的工作量。从安装边界来看，整个椭圆构件的长轴与短轴比例控制在1.2:1，背面预留0.8mm深的平整安装基面，不管是采用背胶粘贴、铆钉固定还是焊接固定，都有足够的接触面积，不会因为基面凹凸导致安装后出现翘边。

　　在实际使用场景中，如果作为纪念章压模使用，回纹边框的凸起高度刚好能在坯料上形成清晰的压印边界，不需要后续切边工序就能得到规整的外轮廓；如果作为家具装饰镶嵌件，边框的厚度刚好和常规实木家具的镶嵌槽深度匹配，安装后表面和家具基面齐平，不会出现凸起刮手或者凹陷积灰的问题。设计过程中特意对浮雕的深浅落差做了统一管控，整个造型的最大高低差控制在1.5mm以内，不管是采用0.8mm厚度的铜皮冲压，还是采用锌合金压铸，都能保证材料填充饱满，不会出现局部缺料或者纹理模糊的问题。马头的朝向做了居中校准，整个造型的重心落在椭圆的几何中心位置，在批量冲压送料时不会因为重心偏移导致定位偏差，能有效提升生产时的良品率。

　　回纹边框的每一个转角都做了等R处理，所有回纹单元的尺寸完全一致，在加工电极时可以采用阵列特征快速生成，减少编程的工作量，也能保证放电加工后的纹理均匀一致，不会出现局部纹理粗细不均的问题。针对不同的加工工艺，这个模型的曲面都做了G1连续处理，没有碎面和尖角，导入CAM软件做刀路生成时不会出现跳刀或者过切的问题，不管是做精雕加工的开粗、光刀刀路，还是做模流分析，都能直接使用不需要额外修复几何。
