双版本全悬挂休闲卡丁车结构设计

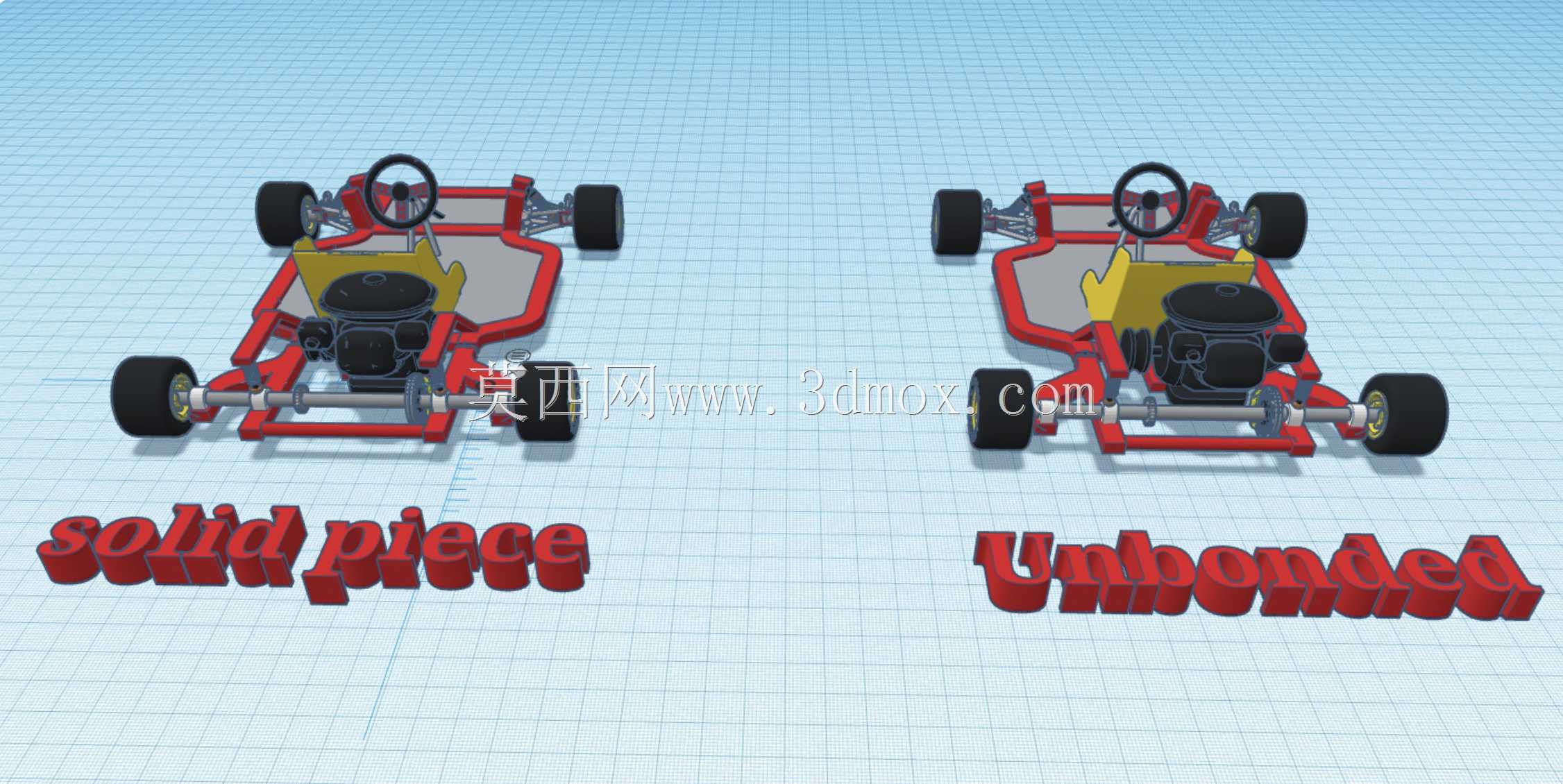

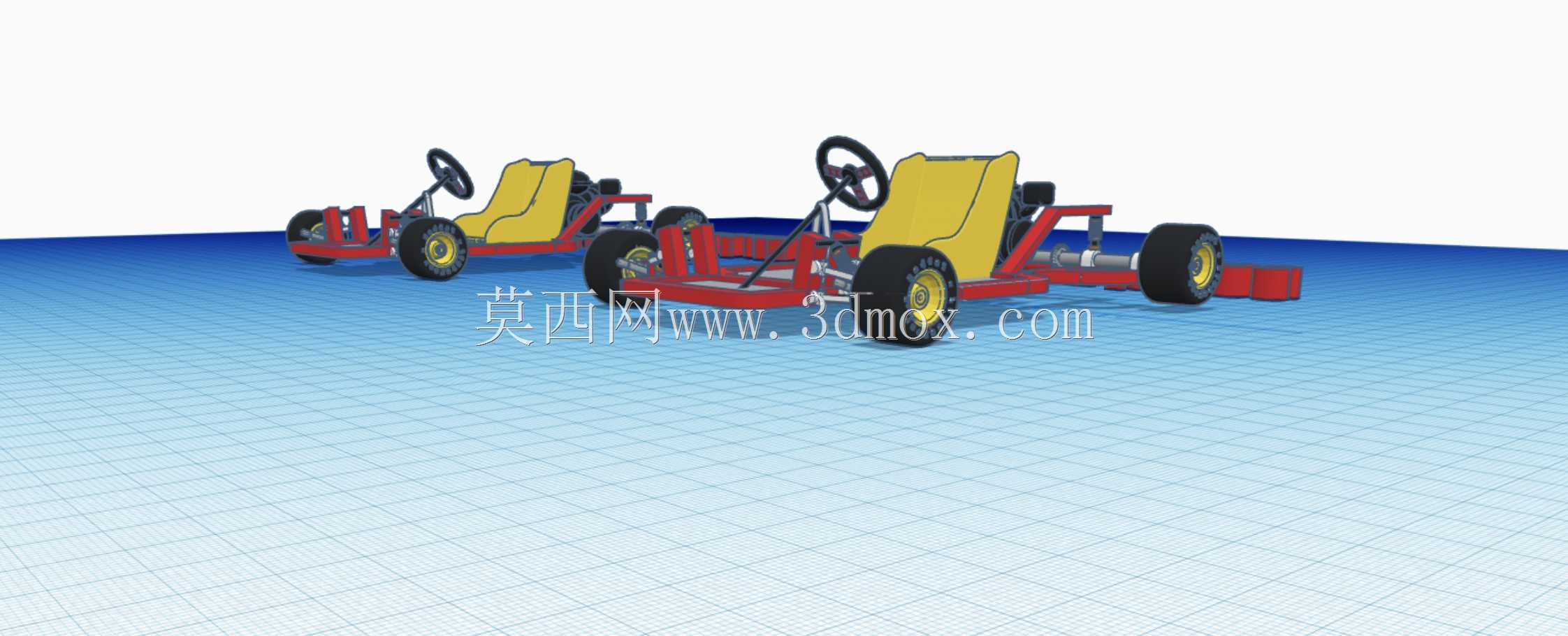

　　在休闲游乐场地、户外体验营区的小型载具选型中，卡丁车一直是轻量化驾乘体验的核心载体，这套全悬挂卡丁车的三维结构，针对非铺装路面的滤震需求做了针对性的结构优化，区别于传统硬轴无悬挂的场地竞速卡丁车，更适配户外非硬化路面的休闲驾乘场景。整套结构提供了两种装配状态的数模，其一为未组装的可调整状态，各零部件保留独立的装配约束自由度，方便结构设计从业者调整悬架摆臂角度、减震器安装孔位、轮距轴距参数，适配不同的动力选型与驾乘空间需求；其二为一体式完整装配状态，各部件间添加了符合物理运动逻辑的约束关系，可直接用于运动仿真验证，校核悬架跳动行程、转向轮转角边界、传动部件的运动干涉情况。

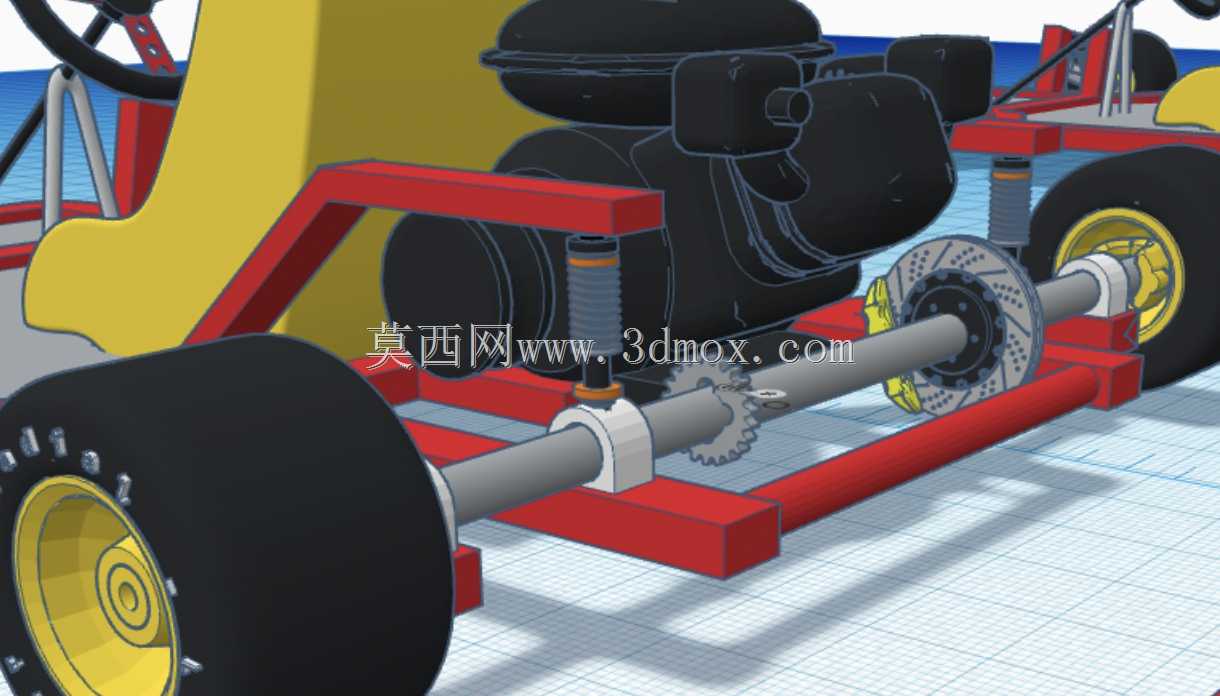

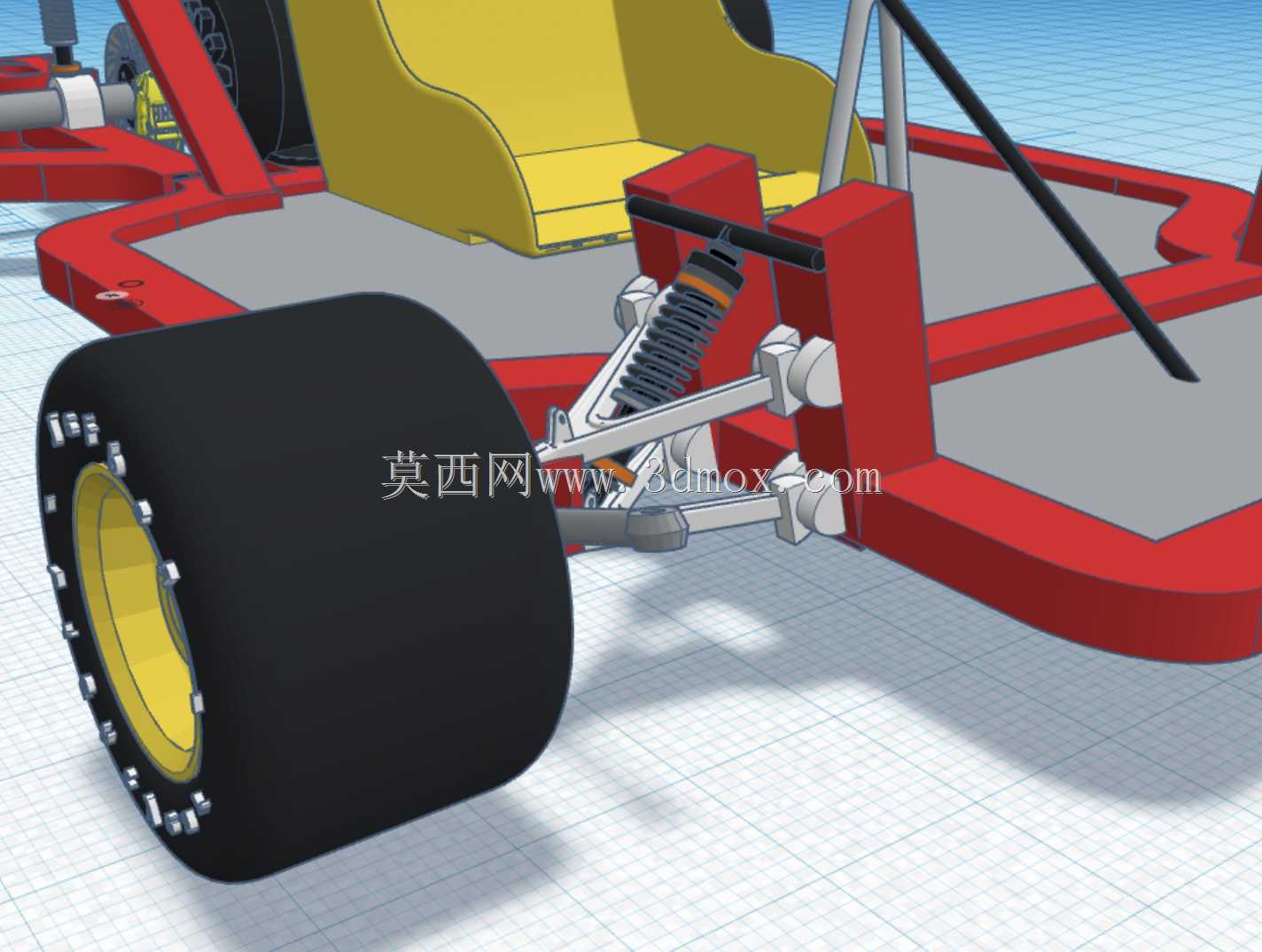

　　前悬部分采用独立摆臂式结构，匹配单减震器布置，这种结构在保证前轮跳动自由度的同时，尽可能压缩了前舱的结构占用空间，给转向机构、脚踏操控区域留出足够的安装边界，设计时需要注意摆臂铰接点的位置公差，若铰接点同轴度偏差超过0.2mm，行驶过程中会出现摆臂卡滞、轮胎偏磨的问题；当前版本的数模中，转向臂与脚踏结构仅做了外形占位，未实现完整的运动联动逻辑，实际落地生产时需要根据选定的转向机规格、驾乘人员的腿部操作空间，重新匹配转向臂的长度与铰接点位置，优化脚踏的踩踏行程与阻尼结构。后悬部分采用一体式实心轴搭配双减震器的悬挂结构，这种结构承载能力更强，能够适配更大功率的动力输出，双减震器的布置可以平衡后轮跳动时的侧向力矩，避免实心轴在颠簸路面出现横向摆振，影响行驶稳定性；数模中未包含链条传动结构，实际设计时需要根据后轮轴的链轮安装位、动力单元的输出轴位置，匹配链条的节距与长度，预留张紧机构的调整空间，避免传动过程中出现链条跳齿、脱落的问题。

　　需要注意的是，这套数模未做实际生产的缩放比例标定，也未针对3D打印工艺做壁厚、支撑结构的优化，不能直接用于打印制作实物，若要用于实物试制，需要先根据目标驾乘人员的身高体重、预期的最高行驶速度，重新校核车架管材的壁厚、悬架部件的结构强度，将整车尺寸按1:1的比例缩放，轮距控制在1100mm-1200mm区间，轴距控制在1600mm-1800mm区间，保证驾乘空间充足的同时，避免整车转弯半径过大，影响场地内的灵活穿行能力。

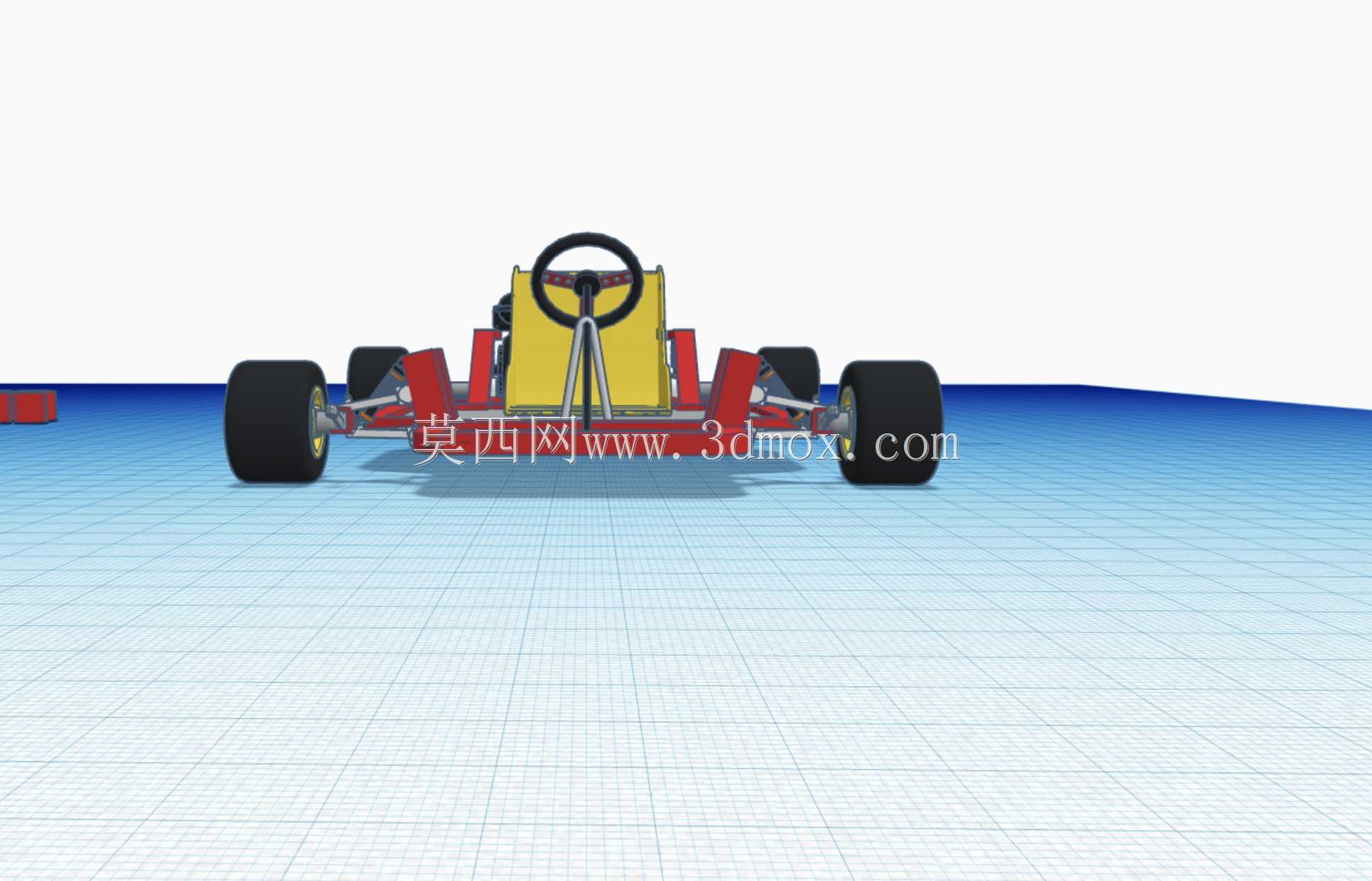

　　车架主体采用钢管拼接的框架式结构，座椅安装位预留了通用的安装孔距，可以适配市面上多数的通用型卡丁车座椅，方向盘安装位的高度可以根据需求调整，适配不同身高的驾乘人员；车轮部分采用小尺寸宽胎结构，胎面的接地面积更大，在砂石、草地等非铺装路面可以提供足够的抓地力，轮毂的安装孔位匹配通用的卡丁车轴承规格，方便后期维护更换零部件。在做运动仿真时，可以给整车添加重力、地面摩擦力、减震器阻尼参数，模拟车辆在颠簸路面行驶时的悬架跳动量，校核轮胎与车架、轮拱之间的安全间隙，保证悬架在最大压缩行程时，轮胎不会与车架结构发生硬接触；同时可以验证转向过程中前轮的最大转角，计算整车的最小转弯半径，调整转向限位结构的位置，避免转向角度过大时轮胎与摆臂、车架发生干涉。
